80kV Tester Automatico Completo per la Rigidità Dielettrica dell'Olio Isolante| XHYY102S

Name: 80kV Tester Automatico Completo per la Rigidità Dielettrica dell'Olio Isolante| XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an Shaanxi Cina
Marca:	XZH TEST
Certificazione:	ISO CE
Numero di modello:	XHYY102S

Informazione dettagliata

Luogo di origine:

Xi'an Shaanxi Cina

Marca:

XZH TEST

Certificazione:

ISO CE

Numero di modello:

XHYY102S

Evidenziare:

High Light

Evidenziare:

Tester per olio isolante per rigidità dielettrica della tensione di uscita da 80 kV

Tester per olio per trasformatori ad alta precisione

Tester BDV completamente automatico

Trading Information

Quantità di ordine minimo:

1 set

Prezzo:

Negoziabile

Imballaggi particolari:

imballaggio in legno

Tempi di consegna:

5-8 GIORNI LAVORATIVI

Termini di pagamento:

T/T

Capacità di alimentazione:

3000 unità/anno

Descrizione di prodotto

XHYY102S Tester di rigidità dielettrica dell'olio isolante è uno strumento diagnostico completamente automatico a tre tazze progettato per il preciso test di tensione di breakdown (BDV) degli oli isolanti utilizzati in trasformatori, interruttori e altre apparecchiature elettriche immerse in olio. Sviluppato e prodotto in modo indipendente in stretta conformità con lo standard nazionale GB/T507-2002, lo standard industriale DL429.9-91 e il più recente standard del settore elettrico DL/T846.7-2004, questo strumento impiega un microcontrollore a chip singolo di grande capacità come nucleo, ottenendo la piena automazione dell'intero ciclo di test. Offre un'elevata precisione di misurazione, migliora significativamente l'efficienza operativa e riduce sostanzialmente l'intensità di lavoro del personale sul campo.

Specifiche Tecniche

Parametro	Specifiche
Tensione di Uscita	0–80 kV (intervalli superiori opzionali)
Capacità Booster	1,5 kVA
Precisione della Tensione	±(2% della lettura + 2 cifre)
Velocità di Incremento	2,0 / 2,5 / 3,0 / 3,5 kV/s (4 opzioni, errore 0,2 kV/s)
Tasso di Distorsione dell'Alimentazione	< 1%
Distanza Elettrodi	Standard 2,5 mm
Configurazione Tazza di Test	Tre tazze (test simultaneo o sequenziale)
Numero di Prove	1–6 volte (selezionabile dall'utente)
Tempo di Stazionamento	1–9 minuti (selezionabile dall'utente, predefinito 5 min)
Standard di Test	GB1986 / GB2002 / Definito dall'utente
Dimensioni	670 × 420 × 410 mm
Peso Strumento	42 kg

Condizioni Operative

Parametro	Specifiche
Temperatura Ambiente	0℃ a +40℃
Umidità Relativa	≤ 85% RH
Alimentazione di Lavoro	AC 220V ± 10%
Frequenza di Alimentazione	50 Hz ± 10%
Consumo Energetico	< 200 W

Caratteristiche Chiave di Prestazione

Controllo MCU di Grande Capacità — Microcontrollore a chip singolo con circuito watchdog ad ampio raggio garantisce un funzionamento stabile e affidabile e previene arresti anomali del sistema durante sessioni di test prolungate.
Monitoraggio Ambientale e Sicurezza — Sensori di temperatura e umidità integrati con display in tempo reale, più funzione di allarme di messa a terra per avvisare gli operatori di potenziali pericoli di sicurezza prima dell'inizio del test.
Conformità Multi-Standard — Pre-programmato con metodi standard nazionali GB1986 e GB2002, più una modalità personalizzata definita dall'utente per soddisfare diverse esigenze di test in diverse regioni e applicazioni.
Design Precisione Tazza Olio — Configurazione a tre tazze con fusione monouso in vetro speciale elimina perdite d'olio e interferenze; il campionamento del terminale ad alta tensione alimenta direttamente il convertitore A/D, bypassando gli errori del circuito analogico per una precisione di misurazione superiore.
Protezione Completa — Protezione integrata da sovracorrente, sovratensione e cortocircuito con forte capacità anti-interferenza ed eccellente compatibilità elettromagnetica per un funzionamento sicuro in ambienti elettricamente rumorosi.
Velocità di Incremento Selezionabile — Quattro opzioni di velocità di incremento (2,0–3,5 kV/s) consentono agli operatori di ottimizzare il profilo di test per diversi tipi di olio e valutazioni delle condizioni.
Stampante Termica Integrata — Output istantaneo su copia cartacea dei risultati di test individuali e medi di più prove per la documentazione immediata e la rendicontazione di conformità.

Panoramica Pannello Strumento

Componente	Funzione
Schermo LCD	Visualizza data, ora, parametri operativi, risultati dei test e messaggi del menu
Tasti Funzione	Naviga e imposta i parametri operativi
Stampante	Stampa la media dei risultati di test singoli e multipli
Interruttore Velocità di Incremento	Seleziona tra quattro diverse opzioni di velocità di incremento
Spia Luminosa	Si illumina per indicare i passaggi operativi attivi
Coperchio Tazza Olio	Si apre per inserire/rimuovere le tazze dell'olio; deve essere chiuso per il test
Sensore Temp. & Umidità	Misura la temperatura ambiente (℃) e l'umidità relativa per la visualizzazione digitale
Polo di Terra	Terminali di connessione a terra affidabili
Presa di Alimentazione	Ingresso alimentazione AC 220V 50Hz
Interruttore di Alimentazione	Controlla l'accensione/spegnimento dello strumento
Segnale Alta Tensione	Indicatore di avvertimento triangolare per pericolo alta tensione

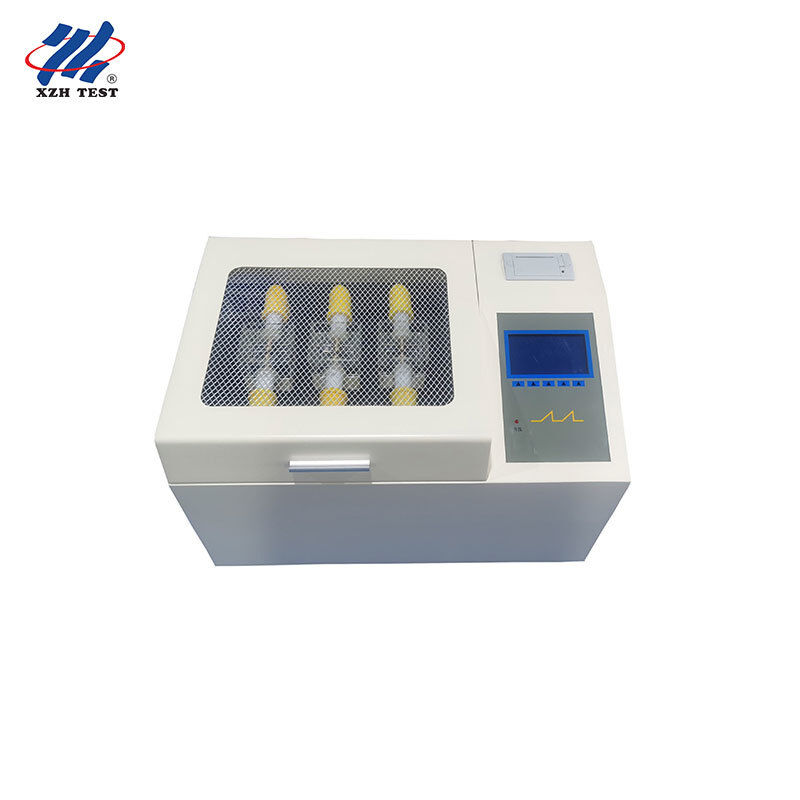

Immagine Prodotto

XHYY102S

Domande Frequenti

D1: Questo tester è adatto per laboratori di test e certificazione elettrica di terze parti?

Sì, l'XHYY102S è un'ottima scelta per laboratori di test indipendenti che forniscono servizi di analisi dell'olio certificati. La sua conformità agli standard GB/T507-2002 e DL/T846.7-2004 garantisce che i risultati siano legalmente difendibili ai fini della certificazione. Il design a tre tazze consente un rapido throughput di più campioni, mentre la stampante termica integrata genera report immediati su copia cartacea con dati di prova individuali e medie calcolate — ideali per audit trail e documentazione del cliente in strutture accreditate ISO/IEC 17025.

D2: Questo dispositivo può essere utilizzato nelle officine di riparazione e ristrutturazione di trasformatori?

Assolutamente. I centri di assistenza per trasformatori testano regolarmente l'olio isolante prima e dopo le procedure di manutenzione per verificarne la qualità. Le velocità di incremento selezionabili dell'XHYY102S (2,0–3,5 kV/s) e il conteggio delle prove personalizzabile (1–6 volte) offrono flessibilità sia per lo screening rapido che per la valutazione dettagliata delle condizioni. L'architettura di campionamento A/D diretto elimina la deriva del circuito analogico, fornendo una ripetibilità costante su cui i tecnici di riparazione possono fare affidamento quando prendono decisioni di ricondizionamento.

D3: Come si comporta negli impianti di riciclaggio e recupero di olio isolante?

Gli impianti di recupero dell'olio che trattano grandi volumi di olio per trasformatori usati necessitano di test BDV rapidi e affidabili per verificare che l'olio recuperato soddisfi le specifiche di riutilizzo. La configurazione a tre tazze dell'XHYY102S consente il test parallelo di campioni di olio in ingresso, in processo e in uscita, migliorando notevolmente l'efficienza del flusso di lavoro. Il circuito watchdog ad ampio raggio dello strumento e la protezione anti-crash garantiscono un funzionamento ininterrotto durante le sessioni di test prolungate e continue tipiche delle operazioni di recupero ad alto throughput.

D4: È appropriato per le linee di controllo qualità di produzione di trasformatori?

Sì. I produttori di trasformatori richiedono rigorosi test dielettrici dell'olio come parte dei test di accettazione in fabbrica (FAT) prima che le apparecchiature lascino la linea di produzione. L'XHYY102S supporta sia i metodi standard GB1986 che GB2002, oltre a una modalità personalizzata, consentendo ai produttori di programmare sequenze di test che corrispondono a specifiche del cliente o standard internazionali. Il suo funzionamento completamente automatico controllato da microprocessore riduce al minimo la dipendenza dall'operatore e garantisce dati QC coerenti e ripetibili tra i turni di produzione.

D5: Questo tester può essere dispiegato sul campo da appaltatori di servizi di manutenzione preventiva?

Gli appaltatori indipendenti di manutenzione elettrica che servono clienti industriali in più siti beneficiano del design robusto e della funzionalità autonoma dell'XHYY102S. Nonostante il suo peso di 42 kg (che riflette un sostanziale booster da 1,5 kVA per un'affidabile uscita da 80 kV), il layout integrato del pannello — che combina display LCD, tasti funzione, stampante e controlli su un unico pannello frontale — consente un'installazione e un funzionamento efficienti presso le sottostazioni dei clienti. I sensori di monitoraggio ambientale (temperatura e umidità) forniscono contesto per ogni risultato del test, aumentando la credibilità del report per la revisione da parte del cliente finale.
