Analizzatore della deformazione degli avvolgimenti del trasformatore con scansione di frequenza| XHBX1502

Name: Analizzatore della deformazione degli avvolgimenti del trasformatore con scansione di frequenza| XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an Shaanxi Cina
Marca:	XZH TEST
Certificazione:	ISO CE
Numero di modello:	XHBX1502

Informazione dettagliata

Luogo di origine:

Xi'an Shaanxi Cina

Marca:

XZH TEST

Certificazione:

ISO CE

Numero di modello:

XHBX1502

Evidenziare:

High Light

Evidenziare:

Analizzatore di deformazione degli avvolgimenti del trasformatore con misurazione a sweep di frequenza segmentato

Analizzatore di risposta in frequenza con sweep di frequenza digitale ad alta velocità basato su DDS

Tester per trasformatori con interfaccia Bluetooth wireless

Trading Information

Quantità di ordine minimo:

1 set

Prezzo:

Negoziabile

Imballaggi particolari:

imballaggio in legno

Tempi di consegna:

5-8 GIORNI LAVORATIVI

Termini di pagamento:

T/T

Capacità di alimentazione:

3000 unità/anno

Descrizione di prodotto

Analizzatore di Deformazione degli Avvolgimenti del Trasformatore XHBX1502 è uno strumento diagnostico avanzato non distruttivo basato sulla tecnologia Frequency Response Analysis (FRA), progettato per rilevare guasti meccanici interni nei trasformatori di potenza con tensioni nominali da 63kV a 500kV. Quando un trasformatore viene fabbricato, ogni avvolgimento possiede una firma di risposta in frequenza unica e stabile determinata dai suoi parametri di capacità distribuita (Ci) e induttanza (Li). Eventi come guasti da cortocircuito, impatti durante il trasporto, attività sismica o forze elettromagnetiche dovute a correnti di guasto passanti possono spostare o deformare fisicamente gli avvolgimenti, alterando questi parametri distribuiti e producendo cambiamenti misurabili nella risposta in frequenza. L'XHBX1502 impiega la scansione di frequenza digitale ad alta velocità basata su DDS per acquisire e confrontare queste firme, quantificando la magnitudo, la posizione e la direzione delle deviazioni della risposta per determinare se il trasformatore richiede una riparazione importante — tutto senza test invasivi o drenaggio dell'olio.

Specifiche Tecniche

Parametro	Specifiche
Prestazioni di Misura
Intervallo di Misura dell'Ampiezza	-120 dB a +20 dB
Accuratezza della Misura dell'Ampiezza	0,1 dB
Accuratezza della Scansione di Frequenza	0,005%
Ripetibilità del Test in Fase	99,9%
Caratteristiche del Segnale
Impedenza di Ingresso del Segnale	1 MΩ
Impedenza di Uscita del Segnale	50 Ω
Ampiezza di Uscita del Segnale	±20 V
Applicazione e Fisiche
Tensione Nominale Applicabile del Trasformatore	63 kV – 500 kV
Dimensioni dello Strumento (L×L×A)	340 × 240 × 210 mm
Dimensioni della Custodia (L×L×A)	370 × 280 × 260 mm
Dimensioni della Scatola Cavi (L×L×A)	420 × 300 × 300 mm
Peso Complessivo	20 kg
Ambientali
Temperatura Operativa	-10℃ a +40℃
Temperatura di Stoccaggio	-20℃ a +70℃
Umidità Relativa	< 90%, non condensante

Caratteristiche Chiave di Prestazione

Scansione di Frequenza Digitale ad Alta Velocità Basata su DDS — La tecnologia Direct Digital Synthesis (DDS) genera segnali di eccitazione precisi e ripetibili nell'intervallo di frequenza di misurazione, offrendo un'accuratezza di scansione di frequenza dello 0,005% e una ripetibilità del test in fase del 99,9% per confronti prima e dopo altamente affidabili.
Misura di Scansione di Frequenza Segmentata — Divide automaticamente lo spettro di frequenza in segmenti ottimizzati, concentrando la risoluzione di misurazione nelle bande di frequenza più sensibili a specifiche modalità di deformazione degli avvolgimenti — imbarcamento radiale, telescopio assiale e compressione anulare.
Analisi ad Ampio Intervallo Dinamico — L'intervallo di misurazione dell'ampiezza da (-120dB) a (+20dB) cattura sia i sottili cambiamenti iniziali degli avvolgimenti sia le firme di deformazione grossolane, con una risoluzione di 0,1dB per una fine discriminazione tra effetti di invecchiamento normali e cambiamenti strutturali correlati a guasti.
Interfaccia Bluetooth Wireless — La connettività Bluetooth integrata consente il trasferimento wireless dei dati a PC o tablet per analisi avanzate, generazione di report e gestione del database — eliminando l'ingombro dei cavi nell'area di lavoro della sottostazione.
Metodologia di Test Non Distruttivo — L'analisi della risposta in frequenza non richiede drenaggio dell'olio, accesso interno o eccitazione ad alta tensione — rendendola intrinsecamente più sicura e veloce rispetto ai metodi diagnostici alternativi, fornendo al contempo una sensibilità di rilevamento della deformazione degli avvolgimenti equivalente o superiore.
Analisi Comparativa Trifase — Acquisisce e sovrappone le firme di risposta in frequenza di tutte e tre le fasi contemporaneamente, consentendo un confronto visivo istantaneo delle deviazioni inter-fase che indicano deformazioni asimmetriche degli avvolgimenti.
Imballaggio Robusto Pronto per il Campo — La custodia dello strumento in lega di alluminio e la scatola cavi separata forniscono una protezione robusta durante il trasporto e lo stoccaggio, con un peso totale del sistema di 20 kg che bilancia la portabilità con la capacità di strumentazione per test da 63kV–500kV.

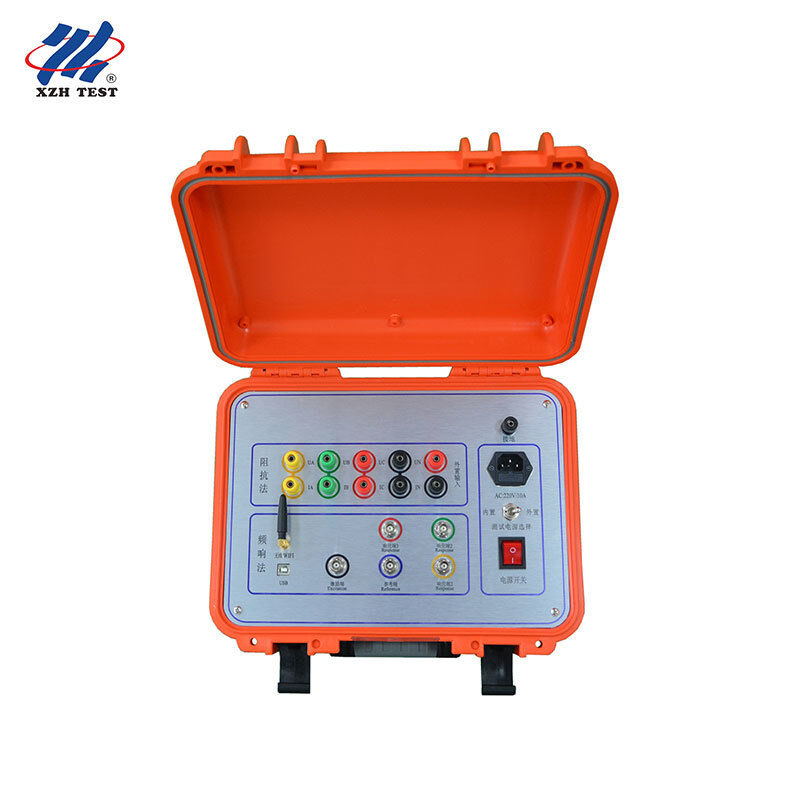

Immagine del Prodotto

XHBX1502

Domande Frequenti

D1: Questo analizzatore è adatto per specialisti nel monitoraggio delle condizioni e nella diagnostica dei trasformatori?

Sì, l'XHBX1502 è uno strumento essenziale per i programmi di monitoraggio delle condizioni dei trasformatori. A differenza dei test sull'olio o delle misurazioni elettriche che rilevano effetti secondari, la FRA misura direttamente l'integrità meccanica degli avvolgimenti — la struttura fisica stessa. Gli specialisti della diagnostica possono stabilire un'impronta di risposta in frequenza di base quando il trasformatore è noto per essere in buone condizioni (post-produzione o post-commissionamento), quindi eseguire test periodici per rilevare deformazioni progressive dovute all'esposizione accumulata a guasti, cicli termici e invecchiamento. La ripetibilità del 99,9% garantisce che le variazioni osservate rappresentino autentici sviluppi strutturali piuttosto che variabilità di misurazione.

D2: Gli ingegneri di manutenzione delle sottostazioni ad alta tensione possono utilizzarlo per ispezioni di routine?

Assolutamente. I team di manutenzione delle sottostazioni che gestiscono flotte di trasformatori da 63kV–500kV possono integrare i test FRA nei programmi di manutenzione programmata durante le interruzioni. La scansione di frequenza automatizzata basata su DDS dell'XHBX1502 e il trasferimento dati wireless Bluetooth semplificano il flusso di lavoro del test: collegare lo strumento, avviare la sequenza di scansione automatizzata e rivedere il grafico comparativo della risposta in frequenza. La funzione di scansione segmentata ottimizza la durata del test mantenendo la sensibilità diagnostica, rendendo pratico testare più trasformatori durante una singola finestra di interruzione programmata.

D3: Come serve i reparti di test di fabbrica e R&S dei trasformatori?

I produttori di trasformatori e i centri di R&S utilizzano la FRA per la validazione del progetto, i test di tipo e il controllo qualità. La catena di misurazione ad alta risoluzione dell'XHBX1502 (accuratezza di frequenza dello 0,005%, accuratezza di ampiezza di 0,1dB, ripetibilità del 99,9%) fornisce la precisione necessaria per l'analisi ingegneristica di alternative di progettazione degli avvolgimenti, l'indagine sulle tolleranze di produzione e la definizione di firme di riferimento di fabbrica. L'interfaccia Bluetooth wireless consente un'integrazione senza interruzioni con le workstation ingegneristiche per l'elaborazione post-produzione avanzata, il confronto con simulazioni di progetto e l'archiviazione di dati di riferimento di fabbrica per l'intera vita utile del trasformatore.

D4: È appropriato per i team di indagine forense elettrica post-guasto?

Quando un trasformatore subisce un guasto importante o un intervento di relè di protezione, gli investigatori forensi devono determinare se il trasformatore è sicuro per il rientro in servizio o richiede riparazioni. L'XHBX1502 fornisce le prove critiche sull'integrità meccanica: il confronto della risposta in frequenza post-guasto con la base di riferimento pre-guasto (o con le basi di riferimento di unità sorelle) rivela se gli avvolgimenti si sono spostati. Questi dati oggettivi e quantificabili sono essenziali per l'elaborazione delle richieste di risarcimento assicurativo, la risoluzione delle controversie di garanzia e la segnalazione di incidenti normativi — spesso facendo la differenza tra una decisione di rientro in servizio senza complicazioni e un'ispezione interna non necessaria e costosa.

D5: I periti assicurativi per trasporti e logistica possono utilizzarlo per la verifica dei danni?

Quando i grandi trasformatori di potenza vengono trasportati su strada, ferrovia o mare, l'esposizione a urti meccanici e vibrazioni può causare lo spostamento degli avvolgimenti anche senza danni esterni visibili. I periti assicurativi e i fornitori di logistica possono utilizzare l'XHBX1502 per misurazioni di base pre-trasporto e verifiche post-consegna. Una firma di risposta in frequenza stabile conferma che il trasformatore ha superato il trasporto senza danni meccanici interni, fornendo prove oggettive per l'approvazione dell'assicurazione sul carico e proteggendo tutte le parti da controversie su quando e dove si è verificato il danno. Il peso totale del sistema di 20 kg dello strumento lo rende pratico per l'impiego sia presso le località di spedizione che di ricezione.
