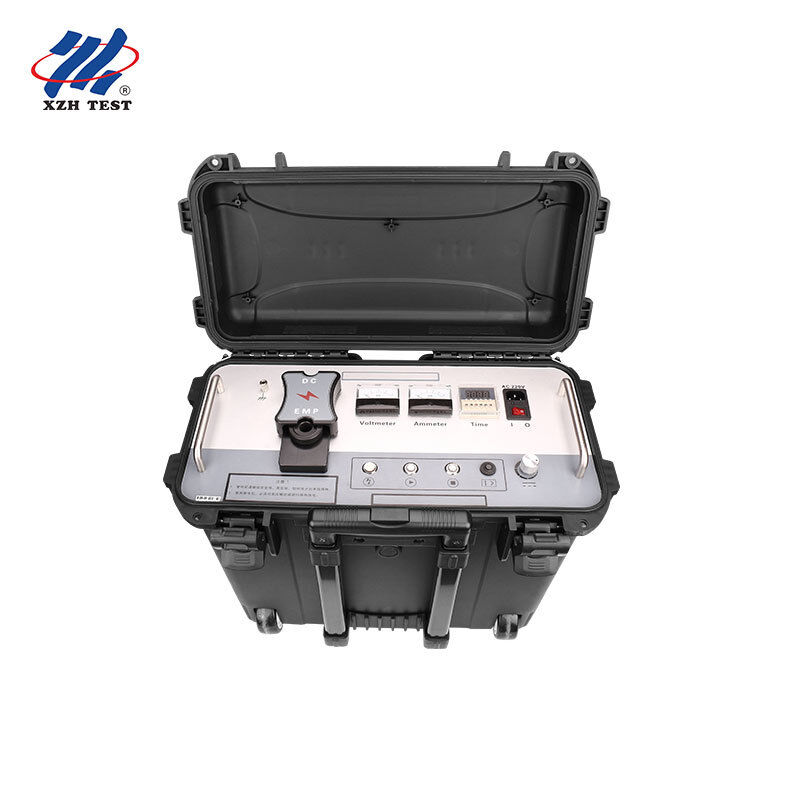

Generatore di pressione ad alta tensione a trazione XHHV515-12L Modello: XHHV515-12L
Disegnati per:Servizi tecnici di manutenzione di cavi LV/MV, personale di manutenzione di servizi di distribuzione, fornitori di servizi di prova elettrica
Valore di base:generatore di impulsi di corrente continua di tipo pull-rod compatto con condensatore integrato a 12μF che fornisce energia di scarica regolabile da 0 a 864J soluzione grab-and-go per il rilevamento di errori di routine su cavi di alimentazione a 12 kV e inferiori con uscita dual-mode (scarica d'impulso + tensione di resistenza CC).
Per chi è questa attrezzatura?
L'XHHV515-12L è progettato per i tecnici sul campo che hanno bisogno di uncompatto, leggero, portatile per un solo operatorefonte di impulsi per il lavoro quotidiano di localizzazione di guasti sui cavi LV e MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Tecnici del servizio sul campoTrasportabilità della barra di trazione per il trasporto con un solo operatore tra il veicolo e il punto di prova.
2Gruppi di distribuzioneProtezione di avvio in posizione zero, che garantisce un funzionamento sicuro da parte di equipaggi in rotazione attraverso sottostazioni quotidianamente.
3Imprese di servizi di provaFonte di impulso conveniente per contratti di servizio di guasti di cavi LV/MV. Porte di uscita doppia non è richiesto hardware di commutazione di modalità tra modalità impulso e DC.
4Elettricisti di impianti industrialiL'impronta compatta si inserisce attraverso le porte standard e i punti di accesso della sala attrezzature.
Specificità principali
Capacitore integrato12 μF
Intervallo di energia di scarica0864 J
Voltaggio del cavo di destinazione≤ 12 kV
Misurazione della tensioneMetro kV in tempo reale
Interblocco di sicurezzaAvvio in posizione zero
Controllo dello scaricoManuale + Intervallo cronometrato
Moduli di uscitaDoppie porte EMP + DC
Fornitore di energia220V AC 50Hz
Fattore di formaTrasportabile a trazione
Progettazione compatta con bastoncino di trazione - afferrare, andare, testare
A differenza dei maggiori generatori di sovratensione montati su carrello che richiedono l'accesso alla rampa del veicolo e la movimentazione a due persone, il fattore di forma della barra di trazione XHHV515-12L ̇ consente una vera mobilità sul campo con un solo operatore.Il manico di telescopio integrato e il telaio robusto consentono a un tecnico di trasportare lo strumento completo dal veicolo al punto di prova ̇ attraverso i cancelli, giù per le scale, e in banchi di sottostazioni congestionati dove i carrelli a ruote non possono navigare.
Vantaggi operativi:Per gli equipaggi di servizi pubblici che gestiscono 4-6 richieste di guasto per turno, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Porta di uscita doppia Non è richiesto lo scambio di modalità
Molti generatori di sovratensioni richiedono all'operatore di riconfigurare fisicamente il cablaggio quando si passa tra le modalità di scarica d'impulso e di resistenza a tensione CC una fonte di errori di connessione e tempo perso.L'XHHV515-12L fornisceporte di uscita dedicate per ciascuna modalità:
| Porta di uscita |
Funzione |
Caso di utilizzo |
| Fattore di uscita HV (EMP) |
Scarica di impulso per la localizzazione di guasti del cavo |
Collegamento al cavo sottoposto a prova in caso di colpo acustico-magnetico durante la localizzazione del guasto |
| Uscita HV (DC) |
tensione di uscita di resistenza continua di corrente continua |
Collegamento per la verifica dell'isolamento dei cavi dopo l'installazione e le prove di manutenzione preventiva |
Voltmetro in tempo reale
Una caratteristica distintiva di sicurezza e diagnostica dell'XHHV515-12L è il suovoltmetro kV in tempo realeche indica la tensione del condensatore anche quando lo strumento è in modalità di standby, non solo durante la scarica impulsiva attiva.Questo fornisce agli operatori una costante consapevolezza situazionale dello stato dell'energia immagazzinata, eliminando il rischio di contatto accidentale con una banca di condensatori apparentemente "spenta" che può ancora contenere una carica residua pericolosa.
- Monitoraggio in standby:Il voltmetro mostra in tempo reale la tensione del condensatore. L'operatore conosce sempre lo stato energetico prima di avvicinarsi ai terminali di uscita.
- Tasto di scarica manuale:Tasto di scarica dedicato del pannello anteriore per la dissipazione controllata dell'energia residua del condensatore
- Indicatore di posizione zero (LED giallo):Lumi solo quando il pulsante di regolazione della tensione è a zero
- Impostazione di energia:Capacità 12μF con intervallo regolabile 0-864J consente agli operatori di abbinare l'energia di impulso alla lunghezza del cavo e all'impedenza di guasto evitando la sovraccarica su sezioni corte di cavo LV
Interfaccia del pannello ️ Ogni controllo spiegato
| Controllo |
Funzione |
| 1- Terreno di sicurezza. |
Il collegamento alla terra del telaio degli strumenti |
| 2Tasto di scarica. |
Dissipazione manuale della carica interna quando HV è spento ¢ strato di sicurezza secondario oltre la scarica automatica |
| 3Indicatore di partenza / posizione zero |
LED giallo conferma pulsante di tensione a zero; premere per abilitare l'uscita HV quando l'indicatore è acceso |
| 4Indicatore di fermo / HV |
Dispositivi di illuminazione per la luce di emergenza |
| 5. Protezione da sovraccarico |
Premere per attivare la protezione; auto-trip in condizioni di sovraccarico |
| 6. Regolazione della tensione |
Girare completamente in senso antiorario a zero prima di iniziare, quindi in senso orario per aumentare l'output |
| 7. Impostazione oraria |
Intervallo di tempo di scarica configurabile per la modalità di impulso automatico cronometrato durante il posizionamento |
Applicazioni
| Applicazione |
Scenario |
| Identificazione dei guasti del cavo |
Scarica d'impulso per la localizzazione acustico-magnetica su cavi di distribuzione LV/MV a 12 kV e inferiori |
| Dc resistenza alla prova di tensione |
Verifica dell'isolamento dei cavi dopo l'installazione e la riparazione sui circuiti LV e MV |
| Verifica dei cavi prima della messa in servizio |
Nuovo circuito di prova del cavo prima dell'alimentazione rileva danni all'installazione e difetti delle articolazioni |
| Prova di corrente continua di apparecchiature elettriche |
Dc resistenza alle prove di tensione su altre apparecchiature elettriche ̇ trasformatori, interruttori, buste |
| Manutenzione preventiva di routine |
Valutazione pianificata delle condizioni dei cavi per reti urbane, impianti industriali, strutture commerciali |
Sicurezza e precauzioni operative
- Connettiti sempre.terreno di sicurezzaa un punto di terra affidabile prima dell'operazione
- Verificare che l'indicatore di posizione zero (LED giallo) siailluminatoPrima di premere Start
- Manuale di stampapulsante di scaricoe verificare il voltmetro legge zero prima di scollegare i cavi di uscita
- Se durante il test si osserva una condizione anormale, premere immediatamente Stop
- Solo i tecnici qualificati possono operare il disassetto non autorizzato
- Leggere il manuale completo di istruzioni prima del primo utilizzo; comprendere tutti i comandi del pannello e i metodi di cablaggio
- Trasporto con la maniglia della canna di trascinamento ️ evitare il sollevamento con cavi o connettori
¢Domande frequenti
D: Come funziona un generatore di sovratensione ad alta tensione nel rilevamento di guasti del cavo?
Il generatore di sovratensione scarica un impulso ad alta energia nel cavo difettoso, creando un arco di alta tensione controllato al punto di guasto.Questo arco produce sia un segnale acustico (un rumore forte rilevabile dai microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo)Combinando i tempi di arrivo dei segnali acustici ed elettromagnetici, gli operatori possono individuare con precisione l'esatta posizione del guasto con una tecnica nota come sincronizzazione acustico-magnetica.
D: Qual è la gamma di tensione da selezionare per i diversi tipi di cavi?
Per i cavi a bassa tensione (fino a 1 kV), utilizzare l'intervallo di 8 kV o 12 kV. Per i cavi di distribuzione a media tensione (6-15 kV), utilizzare la tensione nominale di funzionamento.l'intervallo di 16 kV è appropriato. Per i cavi di trasmissione ad alta tensione (35 kV e superiori) utilizzare la gamma 32 kV.Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e assicurarsi che durante il funzionamento ad alta tensione siano mantenuti tutti i requisiti di sicurezza..
D: Quali sono le precauzioni di sicurezza da osservare durante il funzionamento del generatore di sovratensioni?
Il test del generatore ad alta tensione richiede rigorosi protocolli di sicurezza.Impostare un perimetro di sicurezza di almeno 5 metri intorno alla zona di prova con segnali di avvertimento. Tutto il personale deve indossare un EIP appropriato, compresi vestiti ad arco, guanti isolanti HV e guanti dielettrici.arresto di emergenza, e il blocco a tensione zero forniscono strati aggiuntivi di protezione ma non dovrebbero mai sostituire adeguate procedure di sicurezza.
D: Qual è il vantaggio di più livelli di energia (Joule) su questa unità?
Diversi livelli di energia servono a scopi diagnostici diversi.864J1024J) sono ideali per la conferma iniziale dei guasti e per individuare i guasti ad alta resistenza in cui un'energia eccessiva potrebbe peggiorare il danno del cavo. L'energia media (1225J2048J) fornisce la potenza ottimale del segnale acustico per la maggior parte delle operazioni di routine di individuazione di guasti.o difetti ad alta impedenza che richiedono una generazione di arco più forte per produrre una firma acustica rilevabileLa selezione a tre livelli consente agli operatori di abbinare la produzione di energia alle condizioni di campo.
D: Quale garanzia e supporto sono inclusi con questo generatore di sovratensioni?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. certificato CE e ISO 9001:2015. Ogni unità include il generatore di sovratensioni, cavo di uscita HV, cavo di terra,bastone di scarico, manuale d'uso, e un carrello pesante con ruote di blocco per il trasporto sicuro.Parti di ricambio, comprese le lacune di scarico, condensatori, e diodi HV sono riforniti per una rapida sostituzione.
