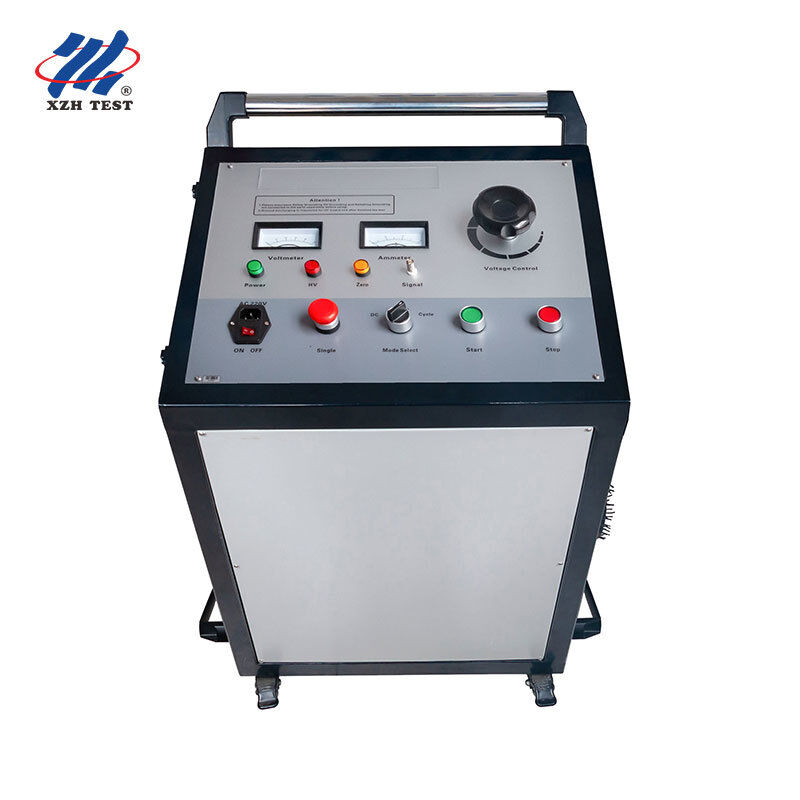

Generatore di Impulsi ad Alta Tensione su Carrello| XHHV535-4T Modello: XHHV535-4T
Progettato per: Squadre di assistenza sul campo per utility elettriche, Appaltatori per la localizzazione di guasti nei cavi, Ingegneri di collaudo e messa in servizio elettrica
Valore Fondamentale: Generatore di impulsi DC integrato su carrello, ad alta tensione, che eroga 2550J di energia di scarica con un condensatore integrato da 4μF — costruito appositamente per il pinpointing di guasti nei cavi e il collaudo di tenuta in tensione DC in ambienti sul campo dove mobilità, affidabilità e sicurezza dell'operatore sono non negoziabili.
A chi è destinata questa apparecchiatura
L'XHHV535-4T è ingegnerizzato specificamente per fornitori di servizi professionali di localizzazione guasti nei cavi e dipartimenti di manutenzione delle utility che richiedono una sorgente di impulsi ad alta tensione, autonoma e mobile che può essere dispiegata direttamente sul sito del guasto — senza la complessità di installazione di trasformatori separati, banchi di condensatori e console di controllo.
1Appaltatori per guasti nei caviDesign portatile su carrello per una rapida mobilitazione tra i cantieri. Installazione da parte di un singolo operatore con controlli integrati.
2Squadre di manutenzione delle utilityLocalizzazione guasti programmata su cavi di distribuzione e trasmissione durante interruzioni. Compatibile con generatori per siti remoti.
3Ingegneri di collaudo e messa in servizioCollaudo di tenuta in tensione DC post-installazione e verifica pre-messa in servizio su circuiti di cavi appena posati.
4Elettricisti di impianti industrialiDiagnostica cavi a livello di impianto in raffinerie, miniere, acciaierie e impianti di trasformazione con estese reti di cavi MT.
Specifiche Chiave
Condensatore Integrato4 μF
Energia di Scarica2.550 J
Intervallo di Tensione di Impulso0–35 kV
Modalità di ImpulsoAutomatica e Manuale
Ciclo di Impulso Automatico~7 secondi
Protezione da sovracorrente10A (lato bassa tensione)
Architettura Integrata — Cinque Funzioni in un Carrello
Le tradizionali configurazioni di prova di impulsi ad alta tensione richiedono l'interconnessione sul campo di alimentatori DC separati, banchi di condensatori, sfere di scarica e dispositivi di scarica di sicurezza — un processo dispendioso in termini di tempo e soggetto a errori di connessione e prestazioni incoerenti. L'XHHV535-4T elimina questa frammentazione integrando tutti e cinque i sottosistemi all'interno di un unico telaio mobile su carrello:
| Sottosistema |
Beneficio di Integrazione |
| Sorgente di Alimentazione ad Alta Tensione DC |
Tecnologia HV ad alta frequenza con design del circuito miniaturizzato e ad alta affidabilità — elimina ingombranti moduli trasformatore esterni |
| Condensatore di Accumulo Energia da 4μF |
Integrato, precablato e testato in fabbrica — nessun assemblaggio di banco condensatori sul posto richiesto |
| Gruppo Sfera di Scarica |
Precisione di spaziatura e calibrazione in fabbrica; robusto contro le vibrazioni di trasporto |
| Dispositivo di Scarica Automatica |
Circuito di scarica di sicurezza integrato con scarica automatica temporizzata — protegge gli operatori durante la disconnessione del cavo |
| Modulo di Campionamento Tester di Guasto |
Interfaccia di campionamento integrata per la connessione diretta a pre-localizzatori di guasti nei cavi (TDR) e localizzatori acustico-magnetici |
Tre Modalità Operative — Un Pannello di Controllo
Design incentrato sull'operatore: L'XHHV535-4T adotta una filosofia di controllo incentrata sull'utente che rispecchia il familiare flusso di lavoro trasformatore-e-armadio utilizzato dai tecnici delle utility da decenni — offrendo al contempo i vantaggi prestazionali della moderna tecnologia HV a stato solido.
Impulso Automatico Temporizzato: Ciclo di impulso automatico programmabile di circa 7 secondi per il "thumping" sistematico del cavo durante il pinpointing acustico — libera l'operatore per percorrere il tracciato del cavo con il ricevitore acustico mentre il generatore mantiene una cadenza di scarica costante
Impulso Manuale: Trigger manuale a tempo arbitrario tramite controllo sul pannello frontale — ideale per verificare la propagazione acustica in complessi ambienti di trincea urbana con molteplici utenze interrate
Collaudo di Tenuta in Tensione DC: Uscita DC continua e regolabile per la valutazione della resistenza di isolamento, i collaudi di messa in servizio e la verifica post-riparazione — completamente integrato, nessun set di prova DC esterno richiesto
Ingegneria Pronta per il Campo
Mobilità su Carrello: Telaio robusto con ruote e maniglia integrata per il trasporto da parte di un singolo operatore su superfici pavimentate, ghiaia di sottostazioni e terreni di cantiere
Elettronica Immune agli Impulsi: Design del circuito specificamente rinforzato contro gli shock elettromagnetici e meccanici delle scariche di impulsi ripetute da 2550J — un vantaggio distintivo rispetto alle alimentazioni HV per scopi generali riutilizzate
Monitoraggio Visivo Intuitivo: Voltmetro e amperometro analogici di grandi dimensioni più indicatori di stato digitali per l'uscita HV in tempo reale, lo stato di carica del condensatore e lo stato di protezione
Compatibile con Generatore: Funziona con rete elettrica standard da 220V AC ±10% 50Hz o generatore di campo (>2kW) per siti remoti senza accesso alla rete elettrica
Protezione da Sovracorrente: Interruttore automatico da 10A sul lato bassa tensione con sgancio automatico — protegge sia lo strumento che l'operatore in condizioni di guasto
Applicazioni
| Applicazione |
Scenario |
| Pinpointing di guasti nei cavi |
La scarica d'impulso crea segnali acustici ed elettromagnetici nel punto di guasto per una localizzazione precisa utilizzando ricevitori acustico-magnetici |
| Collaudo di Tenuta in Tensione DC |
Verifica post-installazione e post-riparazione dell'integrità dell'isolamento del cavo secondo gli standard IEC |
| Collaudo di Cavi Pre-Messa in Servizio |
Verifica di nuovi circuiti di cavi prima dell'energizzazione — identifica danni di installazione, difetti di giunzione e difetti di fabbricazione |
| Manutenzione Preventiva Periodica |
Valutazione programmata dell'infrastruttura di cavi obsoleta per prevedere la vita utile residua e dare priorità alla sostituzione del CAPEX |
Precauzioni di Sicurezza e Operative
Sono richiesti collegamenti di terra separati per la terra HV e la terra di campionamento — non devono essere combinati in un unico punto di messa a terra
Scaricare sempre completamente l'uscita HV prima di scollegare i cavi di prova — utilizzare la funzione di scarica automatica integrata
Premere "Stop" o spegnere immediatamente se si osserva una condizione anomala durante il collaudo
Solo tecnici qualificati ad alta tensione possono operare questa apparecchiatura — lo smontaggio non professionale invalida la garanzia
Trasportare nella custodia protettiva fornita; evitare manipolazioni brusche e impatti meccanici sui gruppi condensatore e sfera di scarica
▎Domande Frequenti
D: Come funziona un generatore di impulsi ad alta tensione nella rilevazione di guasti nei cavi?
Il generatore di impulsi scarica un impulso ad alta energia nel cavo guasto, creando un arco ad alta tensione controllato nel punto di guasto. Questo arco produce sia un segnale acustico (forte suono di tonfo rilevabile da microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo). Combinando i tempi di arrivo dei segnali acustici ed elettromagnetici, gli operatori possono individuare con precisione la posizione esatta del guasto — una tecnica nota come sincronizzazione acustico-magnetica.
D: Quale intervallo di tensione dovrei selezionare per diversi tipi di cavi?
La selezione della tensione segue la tensione operativa nominale del cavo come linea guida generale. Per cavi a bassa tensione (fino a 1kV), utilizzare l'intervallo 8kV o 12kV. Per cavi di distribuzione a media tensione (6-15kV), l'intervallo 16kV è appropriato. Per cavi di trasmissione ad alta tensione (35kV e oltre), utilizzare l'intervallo 32kV. Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e garantire che tutte le distanze di sicurezza siano mantenute durante il funzionamento ad alta tensione.
D: Quali precauzioni di sicurezza devono essere osservate durante il funzionamento del generatore di impulsi?
Il collaudo con generatore di impulsi ad alta tensione richiede rigorosi protocolli di sicurezza. Verificare sempre che il cavo sia completamente diseccitato e isolato da tutte le fonti di alimentazione prima del collegamento. Stabilire un perimetro di sicurezza minimo di 5 metri intorno alla zona di prova con segnali di avvertimento. Tutto il personale deve indossare DPI appropriati, inclusi indumenti resistenti all'arco, guanti isolanti HV e soprascarpe dielettriche. Le caratteristiche di sicurezza integrate — scarica automatica allo spegnimento, arresto di emergenza e interblocco a zero tensione — forniscono ulteriori livelli di protezione, ma non dovrebbero mai sostituire le corrette procedure di sicurezza.
D: Qual è il vantaggio di avere più livelli di energia (Joule) su questa unità?
Diversi livelli di energia servono a scopi diagnostici diversi. Impostazioni di bassa energia (ad es. 864J-1024J) sono ideali per la conferma iniziale del guasto e la localizzazione di guasti ad alta resistenza, dove un'energia eccessiva potrebbe peggiorare il danno al cavo. Energia media (1225J-2048J) fornisce un'ottima intensità del segnale acustico per la maggior parte del pinpointing di guasti di routine. Alta energia (2450J+) è riservata per cavi molto lunghi, scenari di interramento profondo o guasti ad alta impedenza che richiedono una generazione di arco più forte per produrre una firma acustica rilevabile. La selezione a tre livelli consente agli operatori di adattare l'uscita di energia alle condizioni sul campo.
D: Quale garanzia e supporto sono inclusi con questo generatore di impulsi?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. Certificato CE e ISO 9001:2015. Ogni unità include il generatore di impulsi, il cavo di uscita HV, il cavo di terra, l'asta di scarica, il manuale utente e un carrello resistente con ruote bloccabili per un trasporto sicuro. Installazione in loco, messa in servizio e formazione sulla sicurezza dell'operatore sono disponibili su richiesta. I pezzi di ricambio, inclusi sfere di scarica, condensatori e diodi HV, sono disponibili a magazzino per una rapida sostituzione.
