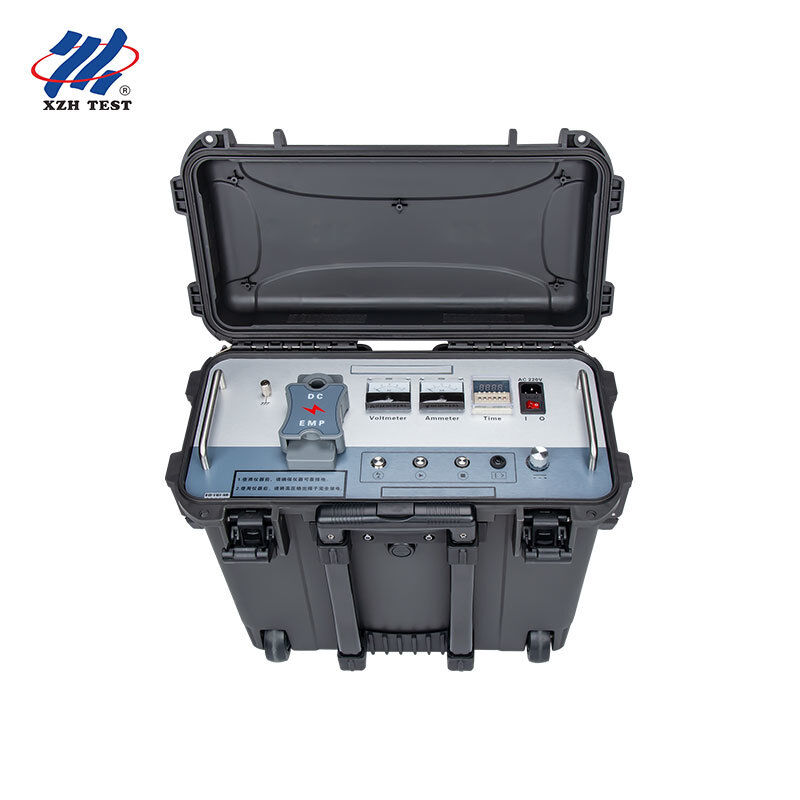

Generatore di sovratensione protetto con tripla protezione automatica 12µF 864J per appaltatori di guasti cavi BT MT| XHHV512-12L

L'XHHV512-12L è costruito appositamente per organizzazioni in cui la sicurezza dell'operatore e la protezione dell'apparecchiatura sono requisiti non negoziabili — aziende di servizi pubblici con rigorosi protocolli di conformità alla sicurezza, appaltatori di test i cui tecnici lavorano quotidianamente su siti sul campo sconosciuti e impianti industriali in cui i test di guasti cavi avvengono in prossimità di apparecchiature di produzione critiche che non possono tollerare danni collaterali da malfunzionamenti delle apparecchiature di test.

Il test dei guasti cavi sul campo è intrinsecamente un'operazione ad alto rischio. Un flashover del cavo può indurre sovratensioni transitorie che si ripercuotono sull'apparecchiatura di test. Un guasto persistente ad alta resistenza può causare un assorbimento di sovracorrente sostenuto. Il ciclo continuo di impulsi in una giornata calda può spingere i componenti interni oltre i limiti termici. La maggior parte dei generatori di sovratensioni si basa su un singolo fusibile per la protezione — l'XHHV512-12L utilizza tre circuiti di protezione automatici indipendenti che monitorano simultaneamente la corrente di uscita, la tensione di uscita e la temperatura interna.

Una capacità unica che distingue l'XHHV512-12L dagli strumenti meno robusti è la sua robusta protezione da cortocircuito che consente il funzionamento in cortocircuito diretto a terra. Durante i test di guasti cavi, si verificano scenari in cui il percorso di guasto presenta un'impedenza quasi nulla — essenzialmente un cortocircuito netto. Molti generatori di sovratensioni intervengono o subiscono danni in queste condizioni. L'XHHV512-12L è progettato per tollerare cortocircuiti diretti dall'uscita a terra senza danni, offrendo agli operatori la sicurezza di testare in modo aggressivo quando le condizioni di guasto lo richiedono.

L'XHHV512-12L è dotato di doppi misuratori analogici di classe 1.5 (corrente e tensione) che forniscono un feedback visivo chiaro, intuitivo e in tempo reale durante il processo di scarica dell'impulso — un vantaggio critico che i display digitali non possono eguagliare per eventi di alta tensione transitori:

• Misuratore di corrente: Indica la corrente istantanea lato HV durante la scarica dell'impulso — lo schema di deflessione dell'ago rivela se il guasto si è scaricato completamente o richiede ulteriori cicli di impulso
• Misuratore di tensione: Visualizza la tensione di carica del condensatore in tempo reale — la caduta dell'ago durante l'impulso conferma il trasferimento di energia al punto di guasto con chiarezza visiva intuitiva
• Precisione di classe 1.5: Soddisfa gli standard di misurazione industriali — precisione sufficiente per lavori di localizzazione guasti sul campo senza la fragilità e il costo della metrologia digitale di livello da laboratorio
• Feedback di completamento scarica: Il ritorno dell'ago del misuratore a zero fornisce una conferma immediata e inequivocabile che l'energia immagazzinata è stata completamente erogata — nessuna interpretazione di letture digitali o indicatori LED

L'XHHV512-12L integra un circuito di carica e un circuito di scarica in un unico chassis compatto. Il circuito di carica campiona la tensione del cavo HV e la invia a un circuito di controllo della regolazione della tensione — garantendo che il condensatore di accumulo di energia si carichi al preciso livello di tensione selezionato dall'operatore. Il circuito di scarica, attivato dal meccanismo di impulso, instrada l'energia immagazzinata dal condensatore da 12µF attraverso la sfera di scarica ad alta tensione al terminale di uscita — erogando un impulso DC a rapida salita che crea sia il tonfo acustico che il transitorio elettromagnetico richiesti per la pre-localizzazione e il pinpointing del guasto.

Questa architettura integrata elimina i cavi di interconnessione, i banchi di condensatori separati e le sfere di scarica esterne richieste dalle tradizionali configurazioni a componenti — riducendo la complessità di installazione, minimizzando i punti di connessione che possono guastarsi e consentendo a un singolo operatore di distribuire e utilizzare il sistema completo.
