Localizzatore di guasti nella guaina del cavo ad alta sensibilità con ponte di bilanciamento galvanometrico Uscita da 10 kV per un rilevamento preciso dei guasti

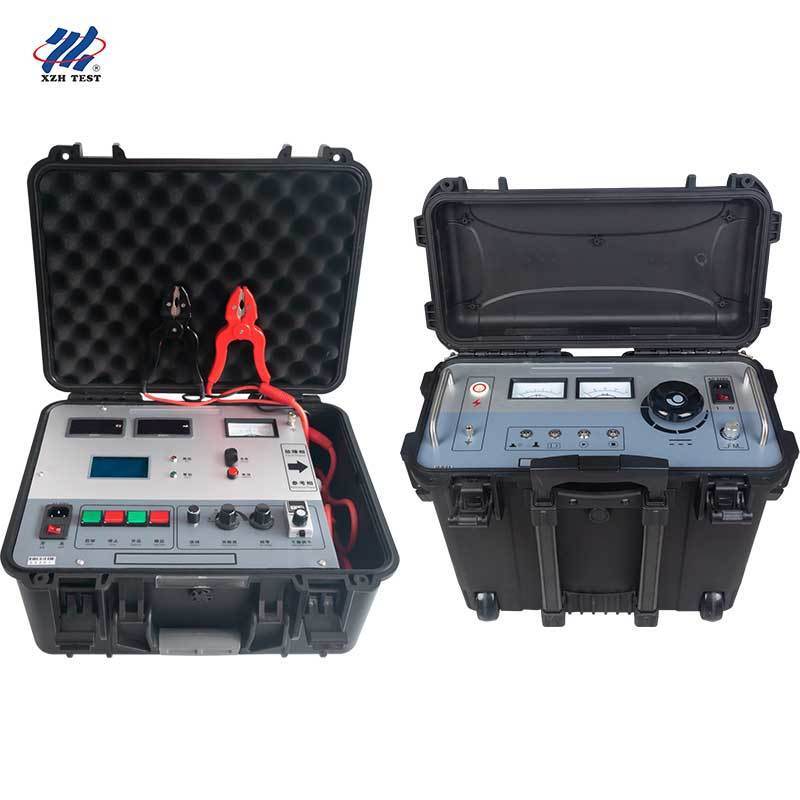

Il XHHG521B è un'unità di rilevamento guasti della guaina di cavi di precisione basata sul principio del ponte MURRAY. Dotato di un amplificatore ad alta sensibilità e di un sistema di indicazione di bilanciamento galvanometrico, offre un'eccezionale precisione per localizzare punti di guasto ad alta resistenza nei cavi di alimentazione.

Le caratteristiche principali includono una tensione a vuoto di 5000V con una capacità di corrente di cortocircuito di 100mA, un cavo speciale in gomma ad alta tensione a doppio nucleo con misurazione della resistenza a quattro terminali per eliminare gli errori di collegamento e un display integrato 12806 con calcolo automatico della lunghezza del cavo. Il metodo di bilanciamento galvanometrico elimina completamente le zone cieche, rendendolo ideale per cavi corti e guasti vicini alle estremità del cavo.

Il XHHD523L è un'unità di uscita ad alta tensione di livello professionale progettata per la localizzazione rapida e precisa dei guasti di guaina dei cavi. Con un'uscita a onda quadra regolabile da 0~10kV e una corrente di uscita fino a 200mA con una capacità di 2kVA, è pienamente conforme agli standard GB50150-2006 per il test della guaina esterna dei cavi.

È dotato di un ampio intervallo di regolazione della frequenza da 0,2Hz a 5Hz, commutazione a un pulsante tra le modalità di localizzazione e di prova di tenuta di tensione, e protezione zero per un funzionamento sicuro. La sensibilità del ricevitore è completamente regolabile per ottimizzare il rilevamento del segnale in diverse condizioni sul campo e profondità di interramento del cavo.
