Tester di resistenza del trasformatore DC per trasformatori di grande potenza

Name: Tester di resistenza del trasformatore DC per trasformatori di grande potenza
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE/ISO
Numero di modello:	XHZ1340A

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE/ISO

Numero di modello:

XHZ1340A

Evidenziare:

High Light

Evidenziare:

Test di separazione di fase ad alta corrente 40A

Connessione simultanea ad alta e bassa tensione

Smagnetizzazione trifase con assistenza magnetica

Trading Information

Quantità di ordine minimo:

1 unità

Prezzo:

Negoziabile

Imballaggi particolari:

imballaggio in legno

Tempi di consegna:

5-8 giorni lavorativi

Termini di pagamento:

T/T

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

🎯 Applicazione Target: Progettato per team di commissioning di sottostazioni ad altissima tensione (UHV) e laboratori di prova di trasformatori di potenza di grandi dimensioni che gestiscono apparecchiature di classe 330kV–750kV. Distinto dai tester da campo standard da 20A, l'XHZ1340A fornisce un'uscita monofase ad alta corrente da 40A e trifase simultanea da 20A+20A — progettata appositamente per gli avvolgimenti a resistenza ultra-bassa presenti nei trasformatori di potenza ad alto MVA, nelle unità GSU (Generator Step-Up) e nei trasformatori di interconnessione dove la precisione di misurazione a livello di micro-ohm è fondamentale per i test di accettazione e l'analisi forense post-guasto.

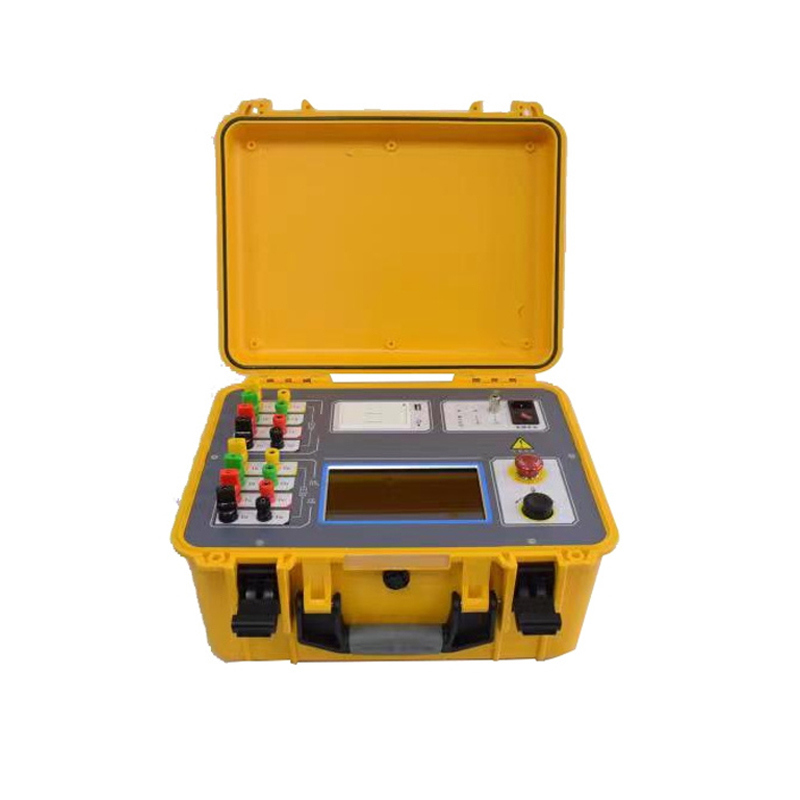

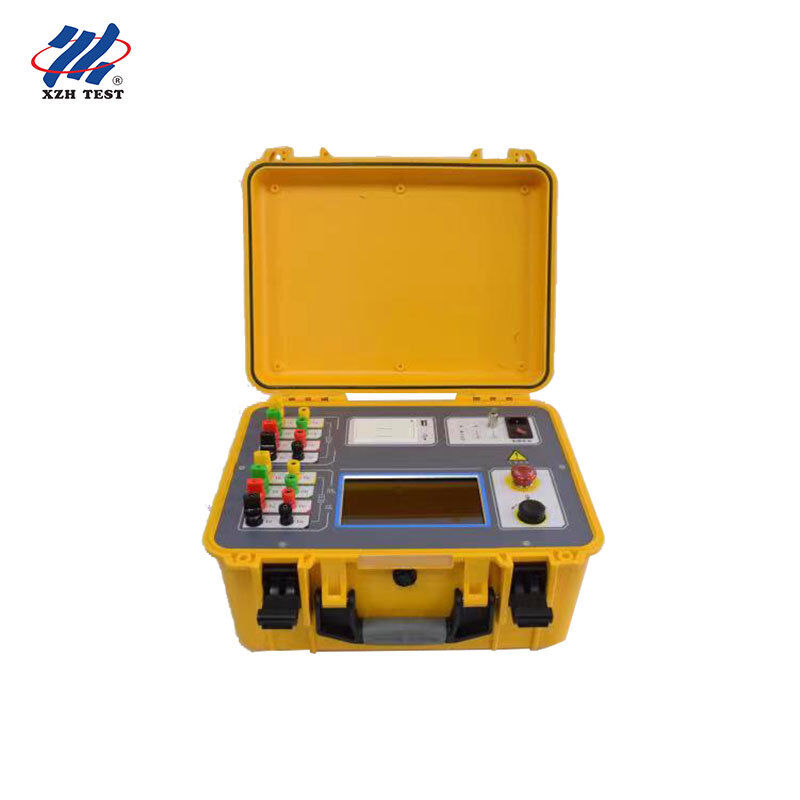

Tester di Resistenza DC per Trasformatori XHZ1340A da 40A

L' XHZ1340A è uno strumento di test rapido di nuova generazione che integra test con assistenza magnetica, misurazione trifase simultanea e smagnetizzazione integrata in un'unica piattaforma ad alte prestazioni. Progettato specificamente per la misurazione della resistenza DC di trasformatori di potenza di grandi dimensioni — comprese le unità GSU, i trasformatori di interconnessione UHV e i trasformatori di distribuzione ad alto MVA — offre una precisione eccezionale con una risoluzione di 0,1 µΩ a correnti di prova fino a 40A.

XHZ1340A

Caratteristiche Principali

Connessione Simultanea Alta-Bassa Tensione: Collegare contemporaneamente i cavi di test di corrente/potenziale ad alta e bassa tensione senza la necessità di invertire o ricollegare durante il test — un design unico che riduce significativamente il tempo di configurazione per trasformatori di potenza di grandi dimensioni con avvolgimenti multipli.
Test Trifase Simultaneo: Misura le fasi A0, B0 e C0 in contemporanea per gli avvolgimenti collegati a stella, riducendo la durata totale del test di oltre il 70% rispetto ai metodi monofase sequenziali su trasformatori di grandi dimensioni.
Assistenza Magnetica Automatica: Accelera la velocità di test per trasformatori trifase a cinque colonne con collegamento interno a bassa tensione pre-saturando il nucleo, particolarmente efficace per gli avvolgimenti ad alta induttanza presenti nelle unità di grandi dimensioni con rating MVA.
Innovazione nella Misurazione del Punto Neutro: Sequenza di test proprietaria che risolve accuratamente la sfida della misurazione della resistenza del cavo del punto neutro — una difficoltà di lunga data nella diagnostica dei trasformatori trifase.
Output Dati Completo: Visualizza e stampa tutti i risultati dei test per gli avvolgimenti ad alta, media e bassa tensione in un unico report. Calcolo automatico dello squilibrio trifase con conversione opzionale della temperatura ai valori di riferimento nominali.
Protezione Avanzata Back-EMF: Salvaguarda sia lo strumento che l'operatore durante lo scarico del carico induttivo, consentendo test sicuri ad alta corrente sugli avvolgimenti dei trasformatori più grandi.
Ampia Archiviazione Dati: 200 set di dati di test memorizzati permanentemente (espandibili), con capacità di esportazione USB per l'integrazione con sistemi di gestione delle informazioni di laboratorio e analisi delle tendenze a lungo termine.
Costruzione Robusta per Campo: Ampia tolleranza di temperatura (-10°C~50°C), resistenza agli urti, schermatura anti-interferenza e fattore di forma portatile (430×320×230mm) progettati sia per l'uso in laboratorio che sul campo in sottostazione.

Specifiche Tecniche

Corrente di Test	Trifase: 20A+20A, 10A+10A, 5A+5A, 1A+1A Monofase: 40A, 20A, 10A, 5A, 1A, 0,2A
Intervallo di Misurazione	40A: 100µΩ~0,5Ω \| 20A: 500µΩ~1Ω \| 10A: 1mΩ~2Ω 5A: 10mΩ~4Ω \| 1A: 100mΩ~20Ω \| 0,2A: 1Ω~100Ω 20A+20A: 200µΩ~0,3Ω \| 10A+10A: 500µΩ~0,6Ω 5A+5A: 10mΩ~1,5Ω \| 1A+1A: 100mΩ~7Ω
Risoluzione	0,1µΩ
Precisione	±(Lettura × 0,2% + 2 parole)
Alimentazione	AC220V ±10%, 50±1Hz
Dimensioni	430 × 320 × 230 mm
Temperatura Operativa	-10°C ~ 50°C
Umidità Operativa	≤ 85% RH
Archiviazione Dati	200 Set di Dati di Test (Espandibile tramite USB)

Domande Frequenti

D1: Quando dovrei scegliere il modello da 40A rispetto a un tester di resistenza DC standard da 20A?

L'uscita monofase da 40A e trifase da 20A+20A dell'XHZ1340A è specificamente progettata per trasformatori di potenza di grandi dimensioni dove la resistenza degli avvolgimenti è estremamente bassa — tipicamente inferiore a 500µΩ per unità ad alto MVA. Una corrente di test più elevata migliora il rapporto segnale-rumore a livelli di misurazione di micro-ohm, fornendo la risoluzione di 0,1µΩ e la precisione di ±(0,2%+2 parole) richiesta per i test di accettazione di trasformatori di classe 330kV–750kV, trasformatori GSU e unità di interconnessione. Per i trasformatori di classe di distribuzione con resistenza degli avvolgimenti superiore a 1mΩ, i modelli da 20A forniscono una precisione sufficiente.

D2: In che modo la funzione di connessione simultanea alta-bassa tensione migliora il flusso di lavoro di test?

I tester di resistenza DC convenzionali richiedono una connessione sequenziale — testare gli avvolgimenti ad alta tensione, scollegare, quindi ricollegare al lato a bassa tensione. L'XHZ1340A consente di collegare contemporaneamente tutti i cavi di test ad alta tensione (A, B, C, O) e a bassa tensione (a, b, c, o) all'inizio del test. La matrice di commutazione intelligente dello strumento instrada automaticamente la corrente di test a ciascun avvolgimento in sequenza senza richiedere all'operatore di salire sul trasformatore per cambiare le connessioni. Questo è particolarmente prezioso per i trasformatori di potenza di grandi dimensioni dove l'accesso ai passanti può richiedere piattaforme di lavoro elevate e ogni ciclo di riconnessione aggiunge tempo significativo e rischio per la sicurezza.

D3: In che modo lo strumento risolve il problema della misurazione della resistenza del cavo del punto neutro?

Nei test sui trasformatori trifase, la resistenza del cavo del punto neutro introduce un errore di misurazione difficile da isolare. L'XHZ1340A impiega una sequenza di test innovativa che compensa matematicamente la resistenza del cavo neutro effettuando misurazioni differenziali su più percorsi di corrente, annullando efficacemente il contributo del cavo. Questo metodo proprietario fornisce un valore di resistenza dell'avvolgimento reale senza richiedere una calibrazione separata del cavo neutro — un progresso significativo rispetto ai tester trifase convenzionali che tipicamente sovrastimano la resistenza quando la resistenza del cavo neutro è significativa.

D4: I risultati dei test possono essere automaticamente convertiti in valori di temperatura di riferimento?

Sì. L'XHZ1340A include una funzione di conversione della temperatura integrata che calcola automaticamente i valori di resistenza a una temperatura di riferimento specificata (tipicamente 75°C per i trasformatori di potenza) in base alla temperatura dell'avvolgimento misurata e al materiale conduttore (rame o alluminio). I risultati possono essere visualizzati e stampati con i valori misurati e quelli compensati per temperatura fianco a fianco. Viene calcolato automaticamente anche il tasso di squilibrio trifase, e sia i valori grezzi che quelli convertiti possono essere inclusi nel report di test stampato per la conformità agli standard di test di accettazione IEC e IEEE.

D5: Quale capacità di smagnetizzazione fornisce lo strumento dopo i test di resistenza DC?

L'XHZ1340A integra la smagnetizzazione automatica direttamente nel flusso di lavoro di test. Dopo aver completato le misurazioni di resistenza DC su tutti gli avvolgimenti, la funzione di smagnetizzazione integrata rimuove sistematicamente il magnetismo residuo del nucleo utilizzando un'attenuazione controllata della corrente prima che il trasformatore venga rimesso in servizio. Ciò elimina la necessità di uno strumento di smagnetizzazione separato e previene i rischi di correnti di spunto di eccitazione, malfunzionamento dei relè di protezione e scatti simpatici associati al magnetismo residuo. Il ciclo di smagnetizzazione viene eseguito automaticamente come sequenza post-test e lo strumento fornisce indicazioni in tempo reale del progresso fino al raggiungimento della smagnetizzazione completa.
