Tester di deformazione degli avvolgimenti del trasformatore con tecnologia FRA| XHBX1501

Name: Tester di deformazione degli avvolgimenti del trasformatore con tecnologia FRA| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an, Shaanxi, Cina
Marca:	XZH TEST
Certificazione:	CE/ISO
Numero di modello:	XHBX1501

Informazione dettagliata

Luogo di origine:

Xi'an, Shaanxi, Cina

Marca:

XZH TEST

Certificazione:

CE/ISO

Numero di modello:

XHBX1501

Evidenziare:

High Light

Evidenziare:

Scansione di frequenza ad alta velocità DDS

Campionamento dual-channel A/D a 16 bit

Conforme allo standard DL/T911-2004

Trading Information

Quantità di ordine minimo:

1 unità

Prezzo:

Negoziabile

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 giorni lavorativi

Termini di pagamento:

t/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

Applicazione mirata:Specializzata per i team di analisi di guasti forensi dei trasformatori, ingegneri di indagine post-incidente,e professionisti della valutazione delle perdite assicurative che richiedono una prova scientifica rigorosa della condizione di avvolgimento. A differenza dei tester di manutenzione di routine, l'XHBX1501 pone l'accento sull'analisi di doppio confronto (fase orizzontale A-B-C + longitudinale prima/dopo tendenza),conformità DL/T911-2004 per la segnalazione autorizzata, e la generazione automatica di documenti Word, che forniscono conclusioni diagnostiche ammissibili dal tribunale per le richieste di garanzia, le valutazioni assicurative e la determinazione della causa principale del guasto.

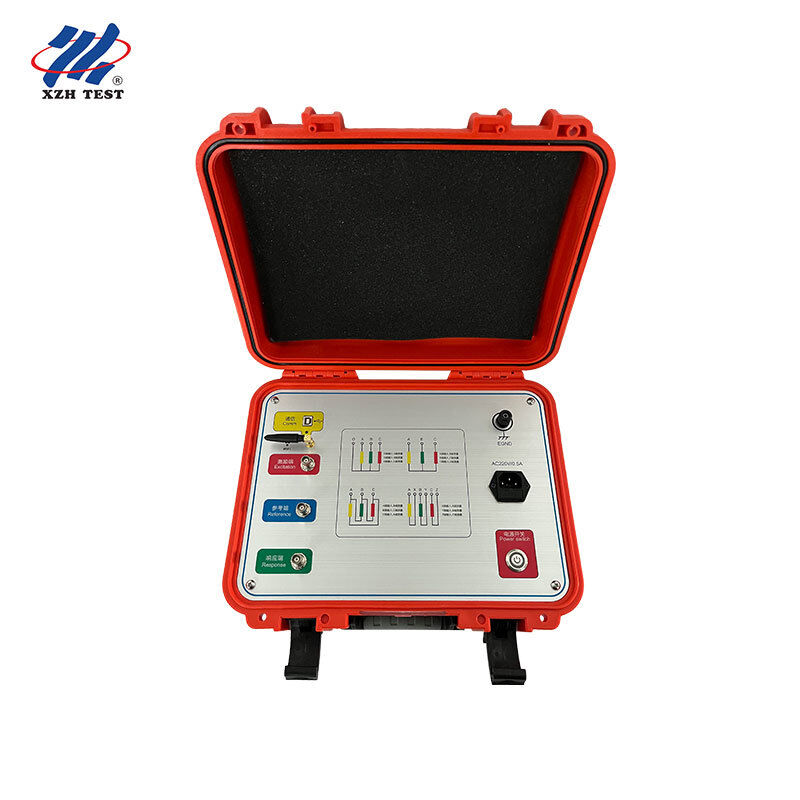

XHBX1501 Tester di deformazione dell'avvolgimento del trasformatore

L'XHBX1501 trasformatore deformazione tester avvolgimento utilizza avanzatoAnalisi della risposta di frequenza (FRA)tecnologia per diagnosticare con precisione i guasti interni dei trasformatori, misurando i parametri caratteristici degli avvolgimenti dei trasformatori in diversi domini di frequenza,questo strumento quantifica le variazioni di risposta per determinare la gravità della deformazione dell'avvolgimento.Il sistema fornisce dati diagnostici chiari per valutare se i trasformatori necessitano di manutenzione o di riparazione, fornendo il rigore probatorio necessario per le indagini di guasto e le valutazioni assicurative..

XHBX1501

Tecnologia diagnostica

L' XHBX1501 utilizzaTecnologia di scansione ad alta frequenza DDS (Direct Digital Synthesis)per una diagnosi precisa dei guasti in un intervallo di scansione di 100 Hz ∼2 MHz. Un sistema di campionamento A/D a 16 bit a doppia canalizzazione ad alta velocità cattura simultaneamente i dati di risposta di ampiezza e di fase,consentire l'identificazione di::

Deformazioni di torsione e di rigonfiamento
Dislocazione e inclinazione della bobina
Deformazione del cortocircuito tra le curve
Errori di cortocircuito di contatto fase-fase

Caratteristiche chiave

Modalità di scansione doppia:I sistemi di misurazione della spazzatura a frequenza lineare e segmentata forniscono configurazioni di prova flessibili ottimizzate per diverse dimensioni dei trasformatori e obiettivi di indagine.
Indicizzazione flessibile della frequenza:Supporta l'indicizzazione di frequenza sia lineare che logaritmica per soddisfare i requisiti diagnostici specifici e le esigenze di conformità standard.
Analisi di doppio confronto:Il confronto orizzontale valuta le somiglianze di fase A-B-C per identificare modelli di deformazione asimmetrica.Il confronto longitudinale sovrappone le misurazioni attuali ai dati storici di base per rilevare un degrado progressivo nel tempo.
Microprocessore ad alta velocità:L'integrazione superiore con l'elaborazione di bordo offre velocità di prova di 1 ̊2 minuti per fase, consentendo un'analisi completa in tre fasi in un'unica visita sul sito.
Comunicazione doppia:Porta USB per la connessione diretta al PC e Bluetooth wireless opzionale per il funzionamento remoto e il trasferimento di dati in impianti di trasformatori pericolosi o difficili da raggiungere.
Generazione automatica di rapporti:Il software compila automaticamente i dati di prova, le curve di confronto e le conclusioni diagnostiche in un documento Word formattato ′′ pronto per l'inclusione nei rapporti di indagine sul guasto,presentazione di sinistri assicurativi, e documentazione di garanzia.
DL/T911-2004 Conformità:La Commissione ritiene che la misura sia compatibile con il mercato interno.

Specifiche tecniche

Intervallo di frequenza di scansione	100Hz 2MHz
Intervallo di misura dell'ampiezza	-100dB 20dB
Accuratezza della frequenza di scansione	00,005%
Impedenza di uscita del segnale	50Ω
Impedenza di ingresso del segnale	1MΩ
Amplitudine di uscita del segnale	± 10 V di picco (regolabile dal software)
Campionamento A/D	Doppia canale a 16 bit ad alta velocità
Velocità di prova	1 ̊2 minuti per avvolgimento di fase
Comunicazione	USB + Bluetooth wireless opzionale
Dimensioni	310 × 400 × 330 mm (cassa in alluminio)
Norma di conformità	DL/T911-2004

Tester di deformazione degli avvolgimenti del trasformatore con tecnologia FRA| XHBX1501

Domande frequenti

D1: In che modo i test di deformazione delle curve basati su FRA supportano le indagini di guasto forense?

L'analisi della risposta di frequenza crea un'impronta digitale elettrica unica di ogni avvolgimento del trasformatore.o difetti di fabbricazione XHBX1501 confronta la risposta di frequenza post-incidente con le curve di base o di unità gemellare per identificare quali avvolgimenti hanno subito deformazioni, la gravità dello spostamento e se il modello di danno è coerente con il presunto meccanismo di guasto.La metodologia di doppio confronto (fase orizzontale A-B-C + longitudinale prima/dopo) fornisce un obiettivo, prove quantificabili idonee per l'analisi delle cause profonde, la giustificazione dei reclami assicurativi e la risoluzione delle controversie sulla garanzia.

D2: Quali tipi di difetti di avvolgimento può identificare l'XHBX1501?

La tecnologia di scansione ad alta frequenza DDS rileva quattro categorie di deformazione primarie:(1) Torsione e rigonfiamento del riavvolgimento deformazione radiale generalmente causata da forze elettromagnetiche durante eventi di guasto2) spostamento e inclinazione della bobina ̇ movimento assiale spesso risultante da impatti di trasporto o eventi sismici;(3) Deformazione del cortocircuito tra le curve ∙ fallimento dell'isolamento localizzato tra le curve adiacenti; e (4) cortocircuiti di contatto fase a fase.Ogni tipo di difetto produce segnali distintivi di risposta di frequenza che il software di analisi correla con modelli di guasto noti per una diagnosi rapida.

D3: I rapporti di prova generati dallo strumento possono essere utilizzati come prova per le richieste di assicurazione o di garanzia?

Sì, l'XHBX1501 è pienamente conforme a DL/T911-2004, lo standard dell'industria elettrica cinese per l'analisi della risposta di frequenza sui trasformatori di potenza.La funzione di generazione automatica di report di Word compila i dati di misurazione grezzi, curve di risposta di frequenza, sovrapposizioni di confronto orizzontali e longitudinali e conclusioni diagnostiche in un unico documento formattato.Quando combinato con la corretta documentazione della catena di custodia e i registri di taratura, queste relazioni forniscono prove scientificamente giustificabili accettate da regolatori assicurativi, amministratori di garanzia e gruppi arbitrali per le richieste di guasto dei trasformatori.

D4: Qual è la differenza tra analisi di confronto orizzontale e longitudinale?

Il confronto orizzontale valuta la somiglianza della risposta di frequenza tra le tre fasi (A, B, C) dello stesso trasformatore.Poiché tutte e tre le fasi hanno caratteristiche di progettazione e di fabbricazione identiche, le deviazioni significative nella curva di risposta di una fase indicano deformazioni localizzate in tale avvolgimento specifico.Il confronto longitudinale sovrappone la misurazione attuale ai dati storici di base provenienti dallo stesso trasformatore in genere il record di prova in fabbrica o una misurazione in campo precedenteLe deviazioni progressive nel confronto longitudinale rivelano un graduale degrado della bobina nel tempo, mentre i cambiamenti improvvisi suggeriscono danni causati da eventi.L'uso di entrambi i metodi insieme fornisce il quadro diagnostico più completo.

Q5: Quali opzioni di connettività sono disponibili per l'uso sul campo e in laboratorio?

L'XHBX1501 offre doppie interfacce di comunicazione: una porta USB standard per la connessione diretta a un laptop o tablet basato su Windows che esegue il software di analisi,e Bluetooth wireless opzionale per il funzionamento remotoLa connettività Bluetooth è particolarmente utile in ambienti di sottostazioni in cui il trasformatore oggetto dell'indagine può essere situato in un'area a accesso limitato, ad un'altitudineo in prossimità di apparecchiature alimentate ̇ che consentono all'operatore di controllare le misurazioni e rivedere i dati da una distanza sicura senza far passare lunghi cavi di comunicazione attraverso la centralina.
