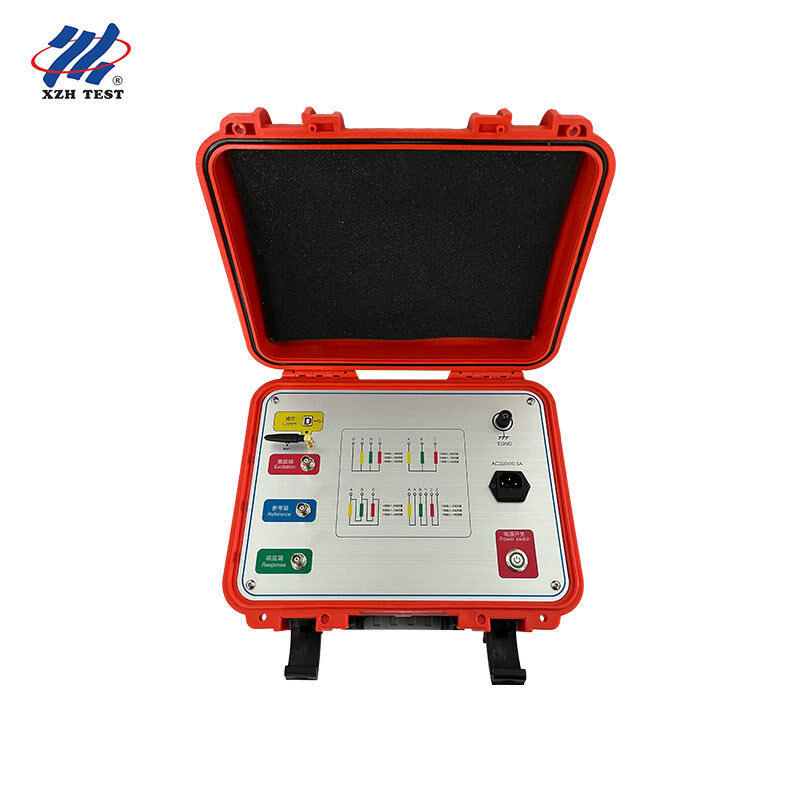

Tester di deformazione degli avvolgimenti del trasformatore con tecnologia FRA| XHBX1501

Il tester di deformazione degli avvolgimenti del trasformatore XHBX1501 utilizza la tecnologia avanzata Frequency Response Analysis (FRA) per valutare accuratamente le condizioni interne degli avvolgimenti del trasformatore. Misurando parametri caratteristici in diversi domini di frequenza, questo strumento quantifica le variazioni della risposta dell'avvolgimento per determinare la gravità della deformazione, consentendo una valutazione precisa se i trasformatori richiedono manutenzione o riparazione. Essendo uno strumento da officina, stabilisce l'impronta digitale FRA di riferimento "golden" che ancora l'intera strategia diagnostica del ciclo di vita del trasformatore.

• Stabilimento della baseline di fabbrica: Crea impronte digitali precise della risposta in frequenza per ogni avvolgimento di trasformatore appena prodotto prima della spedizione — il set di dati di riferimento autorevole per tutti i futuri confronti sul campo, reclami in garanzia e indagini sui guasti.
• Scansione digitale della frequenza DDS: La tecnologia di sintesi digitale diretta di precisione offre una diagnosi accurata dei guasti nell'intero intervallo 100Hz–2MHz, rilevando torsioni, rigonfiamenti, spostamenti, inclinazioni degli avvolgimenti, cortocircuiti tra spire e guasti di contatto fase-fase durante il collaudo di produzione.
• Campionamento A/D dual-channel a 16 bit: La cattura sincronizzata ad alta velocità di dati di ampiezza e fase su doppio canale garantisce un'accuratezza di misurazione di livello da laboratorio sul piano di produzione.
• Capacità di confronto duale: Il confronto orizzontale (validazione della simmetria delle fasi A-B-C) garantisce che tutte e tre le fasi soddisfino le tolleranze di produzione. Il confronto longitudinale consente ai futuri tecnici sul campo di sovrapporre le misurazioni di servizio rispetto alla baseline di fabbrica per il rilevamento precoce del degrado.
• Modalità di scansione duale: Scansione di frequenza lineare e segmentata con indicizzazione lineare o logaritmica — configurazioni flessibili per adattarsi a specifici progetti di trasformatori e requisiti delle specifiche del cliente.
• Generazione automatica di report: Compila dati di test, curve di confronto e conclusioni diagnostiche di superamento/fallimento in documenti Word formattati — direttamente allegabili ai report di test di fabbrica, alla documentazione di consegna del cliente e ai registri di tracciabilità QA.
• Conformità DL/T911-2004: Piena aderenza allo standard del settore energetico, garantendo che i risultati dei test di fabbrica siano accettati dai clienti utility, dagli ispettori di terze parti e dalle autorità di regolamentazione.
