Principio di funzionamento

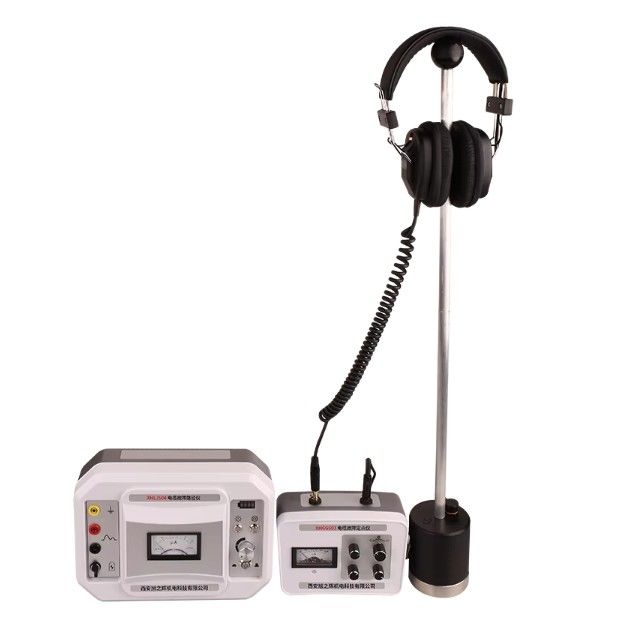

Il localizzatore di cavi XHLJ504 è composto da un generatore di segnale di percorso ad alta potenza (trasmettitore) e un ricevitore necessari per rilevare i percorsi dei cavi interrati.
Il principio base del misuratore di percorso del cavo è quello di utilizzare un generatore di segnale di percorso (ovvero, l'host di trasmissione del segnale del misuratore di percorso) per immettere un segnale a impulsi di percorso nel cavo in prova, generando così onde elettromagnetiche, e quindi riceverle con una sonda, e il ricevitore amplifica il segnale ricevuto. Dopo l'elaborazione, l'uscita viene inviata all'auricolare e al misuratore a puntatore.
Questo tracciatore di percorso del cavo giudica il percorso interrato e la profondità del cavo in base ai picchi sonori, alle valli sonore e al grado di deflessione del misuratore a puntatore nell'auricolare.
MultifunzioneIl ricevitore di percorso del cavo viene utilizzato in connessione con sonde e cuffie, ecc., e può essere utilizzato come puntatore di guasto del cavo.
Parametri tecnici
Trasmettitore
| Segnale di uscita |
15kHz intermittente |
| Potenza di uscita |
100W |
| Corrente di uscita |
0～2A |
| Potenza di lavoro |
220V (1±10%) 50Hz (1±5%); |
Ricevitore
| Ingrandimento |
500.000 volte |
| Precisione di rilevamento |
±0,2 m |
| Impedenza di uscita |
350Ω |
| Alimentazione di lavoro |
due batterie standard da 9V |
| Corrente di riposo |
<10mA |
Caratteristiche
1. Utilizzando il tradizionale principio di induzione elettromagnetica, forte capacità anti-interferenza.
2. Con funzioni di protezione da sovracorrente e cortocircuito, è sicuro e affidabile.
3. Uscita ad alta potenza, non limitata dalla lunghezza del cavo, il circuito aperto può anche trovare un percorso.
4. L'uscita è regolabile in modo continuo, adatta a vari siti di prova, con una forte adattabilità.
5. Ingrandimento super forte, la profondità di rilevamento è superiore a 10 metri.
6. Design a bassissimo consumo energetico, la corrente di riposo è inferiore a 10 mA.
7. Il design del misuratore analogico, l'intensità e l'andamento del segnale sono chiari a colpo d'occhio.
8. Il livello zero può essere regolato arbitrariamente, il che è adatto a tutti i tipi di scenari forti e deboli.
