Localizzatore cavi e condotti sotterranei | XHGX507C1

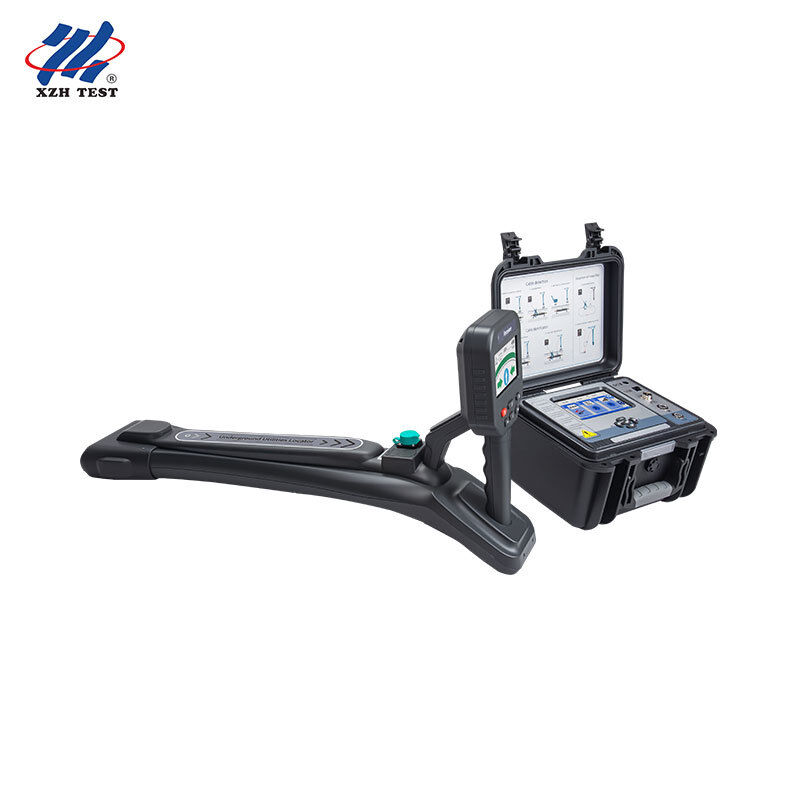

L'XHGX507C1 Localizzatore cavi e condotti sotterranei è un sistema completo di rilevamento di servizi pubblici per lavori municipali e di cantiere: può tracciare cavi elettrici interrati, cavi di comunicazione, tubi metallici, condotti del gas e condotti di guida, mostrando il loro percorso e fornendo indicazioni direzionali, misurando in tempo reale la profondità di interramento e la corrente (0-20 metri), e identificando singoli cavi tra più di 20 cavi nello stesso condotto — così, gli operatori sapranno esattamente cosa c'è sotto terra prima di scavare.
Il contatto con servizi pubblici sconosciuti durante gli scavi è uno degli incidenti più costosi e pericolosi in un cantiere. L'XHGX507C1 supporta una procedura completa di rilevamento pre-scavo raccomandata per garantire la sicurezza dei servizi pubblici: scansione passiva senza trasmettitore per trovare percorsi di cavi sotto tensione, modalità di scansione induttiva per visualizzare tubi metallici scoperti e tracciare e verificare la profondità di ogni percorso contrassegnato prima dello scavo. La sua guida direzionale sul piano del terreno rende il tracciamento preciso anche per operatori senza esperienza con i localizzatori.
Applicazioni e pubblico di destinazione:Progettato specificamente per operatori di reti idriche, del gas e di riscaldamento municipali, operatori sul campo di telecomunicazioni, appaltatori di rilievo di servizi pubblici e team di ingegneria civile, per localizzare e mappare servizi pubblici sotterranei prima di lavori di scavo, rifacimento o non di scavo, per evitare di danneggiare cavi e condotti.
Specifiche principali
| Campo di misura |
Specifiche |
| Modello |
XHGX507C1 |
| Funzione |
Tracciamento percorso cavo/condotto (con indicazione direzionale), misurazione in tempo reale di profondità e corrente, identificazione cavi, ricerca guasti di messa a terra tipo A (opzionale) |
| Campo di rilevamento |
Collegamento diretto: 0–20 miglia; Metodo di accoppiamento: 0–10 miglia; Metodo induttivo: adatto per cavi interrati a profondità inferiori a 2 metri. |
| Misurazione profondità |
0–20 metri visualizzati in tempo reale; Precisione di localizzazione del centro ±5% (profondità 0–3 metri), -10% (profondità 3–20 metri) |
| Potenza di uscita trasmettitore |
Potenza massima 15W, 9 livelli regolabili, adattamento automatico dell'impedenza in tempo reale |
| Tensione di uscita trasmettitore |
Massima 300V (uscita diretta) |
| Frequenza di uscita |
11 frequenze attive: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; Frequenze passive aggiuntive del ricevitore: 50Hz/60Hz/250Hz |
| Modalità di uscita |
Collegamento diretto/accoppiamento a morsetto/induttivo — Riconoscimento automatico in base al connettore collegato |
| Identificazione cavi |
Fino a 20 cavi pre-calibrati (L1–L20), dotati di morsetti flessibili; Standard di conformità: Corrente ≥0.3mA e all'interno del 75%–135% del valore di calibrazione, adattamento della direzione della corrente |
| Localizzazione guasti (opzionale) |
Utilizza il metodo a gradini a impulsi di tipo A da 640Hz–3.20kHz per rilevare danni isolanti, guasti di messa a terra di cavi a bassa tensione e guasti di protezione di cavi ad alta tensione |
| Display ricevitore/Batteria |
Display LCD capacitivo da 4,3 pollici, visibile alla luce del sole; Batteria agli ioni di litio ricaricabile da 8,4V 5200mAh |
| Display trasmettitore/Batteria |
Display LCD capacitivo da 5 pollici; Batteria agli ioni di litio ricaricabile da 11,1V |
| Morsetti |
Morsetto di accoppiamento trasmettitore Ø125mm; Morsetto di identificazione flessibile Ø200mm (diametri maggiori personalizzabili) |
| Costo |
Trasmettitore completamente carico (stato spento) richiede circa 5-6 ore; Ricevitore completamente carico richiede circa 3-4 ore; Può eseguire 300-500 cicli di ricarica. |
| Ambiente di lavoro |
Temperatura di lavoro: -10°C a +40°C, umidità relativa inferiore all'80%; Temperatura di stoccaggio: -10°C a +50°C, umidità relativa ≤95% (senza condensa) |
| Sicurezza/Compatibilità elettromagnetica |
IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Grado di inquinamento 2 |
Caratteristiche principali
Un unico strumento per tracciare tutti i servizi pubblici metallici:Tracciamento di cavi elettrici (con o senza corrente), cavi di comunicazione, tubi metallici e condotti del gas e di guida, condotti per cavi e altre strutture metalliche continue — un sostituto per i localizzatori di cavi e i localizzatori di condotti separati sui carrelli.
Rilevamento passivo senza trasmettitore:Le modalità operative a frequenza industriale (50/60Hz/250Hz) e ad alta frequenza consentono di individuare rapidamente cavi sotto tensione e condotti radianti durante la fase di rilevamento preliminare sul campo.
Indagine in modalità induttiva:Quando non ci sono estremità di condotto o punti di accesso esposti, il trasmettitore irradia segnali dalla superficie del terreno e due operatori scansionano contemporaneamente l'area per mappare la distribuzione dei condotti sconosciuti, prima di procedere con i lavori di scavo.
Guida direzionale sul piano del terreno:Un condotto e una freccia direzionale analogici sul display da 4,3 pollici mostrano con precisione la direzione del condotto — solo un operatore con una formazione minima è in grado di tracciare con precisione il primo giorno.
Verifica della profondità pre-scavo:Visualizzazione in tempo reale della profondità da 0-20 metri, precisione del centro del condotto ±5% / -10%, inoltre vengono utilizzati metodi manuali di inclinazione di 45° e di larghezza di banda dell'80% per verificare le profondità chiave.
14 frequenze selezionabili:11 frequenze attive (da 640Hz a 197kHz) più bande di frequenza passive a 50Hz/60Hz/250Hz, consentono agli operatori di separare i servizi pubblici bersaglio dalle linee adiacenti in base alle condizioni del terreno e del condotto.
Trasmettitore ad alta potenza da 15W:Il collegamento diretto può raggiungere 0-20 miglia, la modalità di accoppiamento può raggiungere 0-10 miglia — sufficiente per soddisfare le esigenze di alimentazione municipale a lungo raggio e dei percorsi dei cavi delle stazioni.
Identificazione di 20 cavi in un condotto condiviso:Pre-calibrazione di fino a 20 cavi, e conferma della posizione esatta del cavo bersaglio tramite indicatori verdi e segnali acustici — questo è particolarmente importante per i fasci di cavi di comunicazione e i condotti multiuso.
Affidabilità dei dati di indicazione chiara:Quando le letture sono affidabili, l'indicatore di anti-interferenza diventa verde; quando l'interferenza è grave, l'indicatore diventa rosso, impedendo agli operatori di agire in base a dati inaffidabili.
Portatile e utilizzabile sul campo:Il ricevitore pesa circa 2 kg e la custodia degli attrezzi può sopportare circa 200 kg di pressione; il display touch visibile alla luce del sole e la batteria che dura tutto il giorno rendono il lavoro di rilevamento agevole.
Rilevamento del sito prima dello scavo
| Passo |
Misure consigliate |
| 1. Scansione passiva |
Nella modalità di frequenza industriale (50/60/250Hz) e ad alta frequenza, eseguire una scansione a griglia dell'area di lavoro per rilevare cavi sotto tensione, senza bisogno di un trasmettitore. |
| 2. Scansione induttiva |
Due operatori mantengono il trasmettitore e il ricevitore a circa 20 metri di distanza, scansionando parallelamente l'area per rilevare condotti metallici scoperti; invertire l'operazione per coprire l'area. |
| 3. Tracciamento dei percorsi sospetti |
Utilizzare un pennarello per segnare ogni picco sul terreno; sotto un guadagno elevato, ricontrollare i percorsi del segnale forte per individuare servizi pubblici adiacenti più deboli. |
| 4. Tracciamento e misurazione della profondità |
Utilizzare il ricevitore per tracciare ogni percorso contrassegnato e registrare la profondità (0-20 metri) e la corrente; utilizzare un'inclinazione di 45° o un metodo di larghezza di banda dell'80% per verificare la profondità al limite. |
| 5. Identificazione del cavo bersaglio |
Quando più cavi condividono un condotto o una trincea, è possibile utilizzare morsetti flessibili per identificare la posizione esatta del cavo bersaglio tra fino a 20 cavi calibrati. |
| 6. Verifica incrociata |
Poiché ogni metodo ha i suoi limiti, prima dello scavo, eseguire indagini ripetute utilizzando metodi o frequenze diversi per ridurre al minimo il rischio di trascurare servizi pubblici. |
Domande frequenti
Domanda 1: Per quali utenti è progettato questo localizzatore sotterraneo?
È progettato specificamente per operatori di reti idriche, del gas e di riscaldamento municipali, operatori sul campo di telecomunicazioni, appaltatori di rilievo di servizi pubblici e team di ingegneria civile, per rilevare e mappare servizi pubblici sotterranei prima di lavori di scavo, rifacimento o non di scavo.
D2: Quali condotti sotterranei può rilevare?
Tutti i condotti metallici: cavi elettrici (con o senza corrente), cavi di comunicazione, tubi metallici, condotti del gas, condotti di riscaldamento e condotti di guida. I condotti non metallici senza componenti metallici o linee di tracciamento non possono essere rilevati e dovrebbero essere utilizzati altri metodi di rilevamento.
Domanda 3: Quanto è precisa la lettura della profondità prima dello scavo?
Il campo di misurazione della profondità in tempo reale è 0-20 metri, la precisione del centro del condotto è ±5% nell'intervallo di profondità di interramento da 0 a 3 metri e -10% nell'intervallo di profondità di interramento da 3 a 20 metri. Per i punti chiave, vengono utilizzate la linea di inclinazione di 45° e il metodo della larghezza di banda dell'80% per la verifica indipendente.
D4: Può trovare condotti senza punti di accesso esposti?
Sì. È possibile utilizzare la modalità induttiva: posizionare il trasmettitore sulla superficie sopra il percorso previsto e utilizzare il ricevitore per scansionare; oppure utilizzare il rilevamento passivo a frequenza industriale/alta frequenza. Queste modalità sono progettate specificamente per rilevare servizi pubblici scoperti e sconosciuti.
D5: Cosa include il kit standard?
Il kit include ricevitore, trasmettitore, linea di segnale diretto, morsetto di accoppiamento, morsetto di identificazione flessibile, linea di test a doppia testa, due caricabatterie, un telaio tipo A con cavo di collegamento, picchetto di terra, cavo USB e manuale — tutti i componenti sono imballati in una custodia per attrezzi resistente alla pressione, pronta per l'uso.
