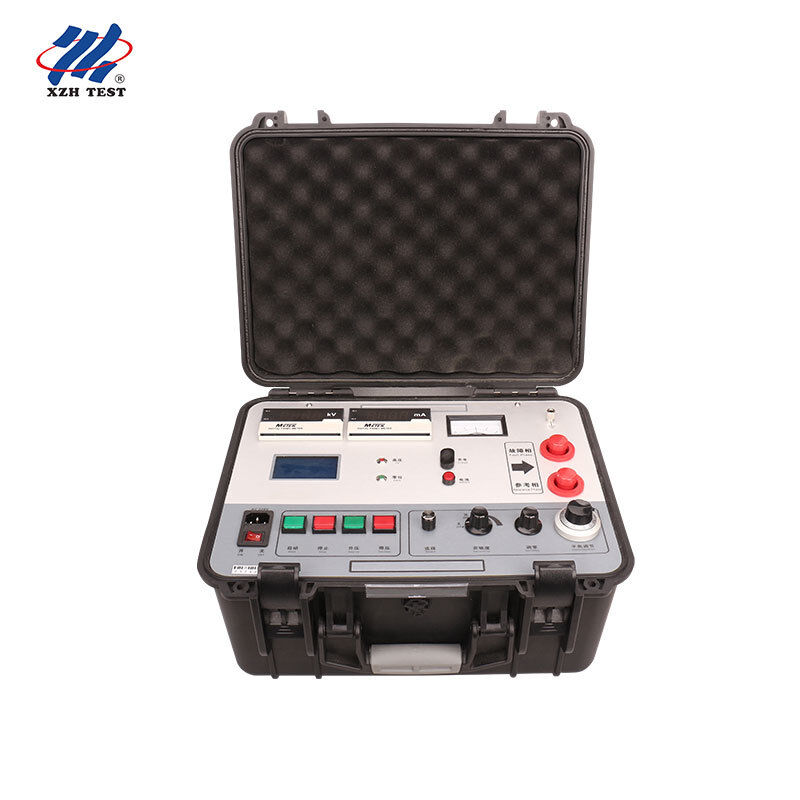

Localizzatore di guasti alla guaina del cavo XHHG521A Metodo a ponte ad alta tensione 7500 V per il rilevamento del punto di guasto

Name: Localizzatore di guasti alla guaina del cavo XHHG521A Metodo a ponte ad alta tensione 7500 V per il rilevamento del punto di guasto
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Numero di modello:	XHHG521A

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Numero di modello:

XHHG521A

Nome del prodotto:

Pre-localizzatore di guasti nel rivestimento del cavo

Tensione a circuito aperto:

≥ 7500V

Corrente di cortocircuito:

≥40mA

Alimentatore funzionante:

CA 220 V ± 10% 50 Hz ± 1 Hz

Evidenziare:

High Light

Evidenziare:

7500V rilevamento ponte ad alta tensione

Indicatore preciso del punto di rottura del cavo

MURRAY Bridge Flashover Fault Testing

Trading Information

Quantità di ordine minimo:

1 unità

Prezzo:

Negoziabile

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 Work Days

Termini di pagamento:

T/T

Capacità di alimentazione:

2000 unità all'anno

Descrizione di prodotto

Panoramica del prodotto

Il Localizzatore di guasti alla guaina del cavo XHHG521A è uno strumento diagnostico di precisione progettato sulla base del principio del ponte di MURRAY, specificamente ingegnerizzato per localizzare i punti di guasto in vari cavi di alimentazione e identificare i punti di difetto con valori di resistenza di isolamento bassi che non si sono ancora completamente interrotti.

Il sistema integra un regolatore di tensione elettrica con un trasformatore di tipo R per formare una sorgente di corrente costante ad alta tensione, caratterizzato da un controllo della tensione tramite pulsante. Con una tensione a vuoto di 7500V e una corrente di cortocircuito di 100mA, impiega un amplificatore ad alta sensibilità e un galvanometro per l'indicazione di bilanciamento. Il ponte bilanciato è formato con un potenziometro proporzionale, interamente posizionato ad alto potenziale. La misurazione viene eseguita tramite un cavo di gomma ad alta tensione a due conduttori appositamente progettato utilizzando il metodo di resistenza a quattro terminali per eliminare gli errori di resistenza dei conduttori. L'intero pannello funziona a basso potenziale per la sicurezza dell'operatore. L'operazione con un solo tocco consente l'inserimento della lunghezza del cavo con il calcolo automatico della distanza del guasto. La sorgente ad alta tensione e il ponte sono integrati in una custodia protettiva portatile, offrendo capacità di alta tensione con peso ridotto, funzionamento intuitivo e maggiore sicurezza.

Specifiche chiave

Numero di modello

XHHG521A

Nome del marchio

XZH TEST

Tensione a vuoto

≥7500V

Corrente di cortocircuito

≥100mA (5~40mA raccomandati per il bilanciamento)

Precisione di posizionamento

±(0,2%·L±1) m

Alimentazione

AC 220V (±10%), 50Hz; Batteria integrata da 8,4V

Modalità di test

Test salvato

Regione di test

Cavo di formazione

Peso

25 kg

Certificazione

CE, ISO

Origine

Cina, Xi'an

Imballaggio

Cassa di legno

Caratteristiche del prodotto

La tensione di uscita è completamente regolabile per adattarsi a vari scenari di test dei cavi
Offre elevata precisione e stabilità di misurazione con un circuito di bilanciamento del ponte avanzato
Impiega un amplificatore ad alta sensibilità e un galvanometro per un'indicazione precisa del bilanciamento
La protezione zero integrata garantisce la sicurezza dell'operatore e dell'apparecchiatura durante il funzionamento ad alta tensione
Rilevamento automatico del punto di guasto con capacità di test manuale conservata per applicazioni specializzate
Il metodo di bilanciamento del ponte elimina le zone cieche rispetto alle tecniche di riflessione delle onde, rendendolo ideale per cavi corti e determinazione del punto di guasto vicino all'estremità

Parametri tecnici

Parametro	Specifiche
Tensione a vuoto	≥7500V
Corrente di cortocircuito	≥100mA (5~40mA raccomandati per il bilanciamento)
Precisione di posizionamento	±(0,2%·L±1) m
Peso	25 kg
Alimentazione	AC 220V (±10%), 50Hz±1Hz; Batteria integrata da 8,4V

Applicazioni primarie: Il metodo del ponte ad alta tensione XHHG521A è particolarmente efficace per: (1) localizzare punti di guasto ad alta resistenza in cavi posati, in particolare guasti lineari ad alta resistenza nelle giunzioni intermedie dei cavi che resistono alla bruciatura in bassa resistenza; (2) rilevare punti di guasto di tipo flashover in cui la sorgente di corrente costante mantiene l'arco per un flusso di corrente di ponte stabile; (3) identificare difetti che non si sono ancora completamente interrotti ma presentano valori di resistenza di isolamento bassi rilevati dai test con megohmetro.

Scenari applicativi

Domande frequenti

D1: Che tipo di guasti ai cavi può rilevare l'XHHG521A?

L'XHHG521A è progettato per rilevare punti di guasto ad alta resistenza, guasti di tipo flashover e difetti di isolamento con bassi valori di resistenza in vari cavi di alimentazione. È particolarmente efficace per guasti lineari ad alta resistenza nelle giunzioni intermedie dei cavi che sono difficili da bruciare in bassa resistenza, nonché per difetti identificati dai test con megohmetro che non si sono ancora completamente interrotti sotto tensione operativa.

D2: Come funziona il metodo del ponte di MURRAY per la localizzazione dei guasti ai cavi?

Il metodo del ponte di MURRAY forma un circuito a ponte bilanciato con un potenziometro proporzionale posizionato ad alto potenziale. Un cavo di riferimento noto e il cavo difettoso sono collegati come bracci del ponte. Il sistema applica corrente costante ad alta tensione e misura il punto di bilanciamento tramite un galvanometro ad alta sensibilità. La distanza del guasto viene calcolata dal rapporto del ponte e dalla lunghezza totale del cavo, con calcolo automatico tramite operazione con un solo tocco.

D3: Qual è la precisione di posizionamento di questo localizzatore di guasti alla guaina del cavo?

L'XHHG521A raggiunge una precisione di posizionamento di ±(0,2%·L±1) metri, dove L rappresenta la lunghezza totale del cavo. Ciò significa che per un cavo di 1000 metri, la precisione della localizzazione del guasto è di circa ±3 metri, fornendo una precisione sufficiente per operazioni di scavo e riparazione efficienti.

D4: L'XHHG521A può testare efficacemente guasti ad alta resistenza?

Sì. L'XHHG521A è specificamente progettato per guasti ad alta resistenza. La sua capacità di tensione a vuoto di 7500V e corrente di cortocircuito di 100mA gli consente di mantenere una corrente stabile attraverso punti di guasto ad alta resistenza. Per i guasti di tipo flashover, la sorgente di corrente costante mantiene l'arco, garantendo una sensibilità del ponte sufficiente per una localizzazione accurata del guasto anche in condizioni difficili.

D5: L'XHHG521A è adatto per l'uso sul campo e per il test di cavi sotterranei?

Assolutamente. La sorgente ad alta tensione e il ponte sono integrati in una custodia protettiva portatile del peso di 25 kg, che lo rende adatto per l'impiego sul campo. Funziona con alimentazione standard AC 220V con una batteria di backup integrata da 8,4V. Il dispositivo è ideale per testare cavi dopo la posa, inclusi cavi di alimentazione sotterranei, e supporta modalità di test automatiche e manuali per un funzionamento flessibile sul campo.

D6: Quali sono i vantaggi del metodo a ponte rispetto ai metodi di riflessione delle onde?

Il metodo di bilanciamento del ponte offre un vantaggio critico: non ha zone cieche. A differenza dei metodi di riflessione delle onde che hanno difficoltà con cavi corti e guasti vicini alle estremità dei cavi, il metodo a ponte mantiene la piena precisione indipendentemente dalla distanza del guasto. Ciò lo rende la soluzione preferita per localizzare i punti di guasto in brevi segmenti di cavo e guasti che si verificano vicino ai terminali del cavo.

D7: Qual è la quantità minima d'ordine e i tempi di consegna?

La quantità minima d'ordine è di 1 unità. Il tempo di consegna standard è di 5-8 giorni lavorativi. Ogni unità è imballata in una robusta cassa di legno per una spedizione internazionale sicura. La capacità produttiva annua è di 2.000 unità, con pagamento tramite T/T.

Informazioni su XZH TEST

XZH TEST è un produttore professionale specializzato in soluzioni di rilevamento e diagnostica dei guasti ai cavi per aziende di servizi pubblici, appaltatori elettrici e clienti industriali in tutto il mondo. Con tecnologie avanzate tra cui l'analisi del ponte MURRAY, TDR, test a impulsi ad alta tensione e sistemi intelligenti di localizzazione dei guasti, XZH TEST fornisce apparecchiature affidabili che aiutano gli ingegneri a localizzare i guasti ai cavi più velocemente e a migliorare l'affidabilità della rete elettrica.

Contattateci oggi stesso per una soluzione personalizzata in base alle vostre esigenze di manutenzione dei cavi.
