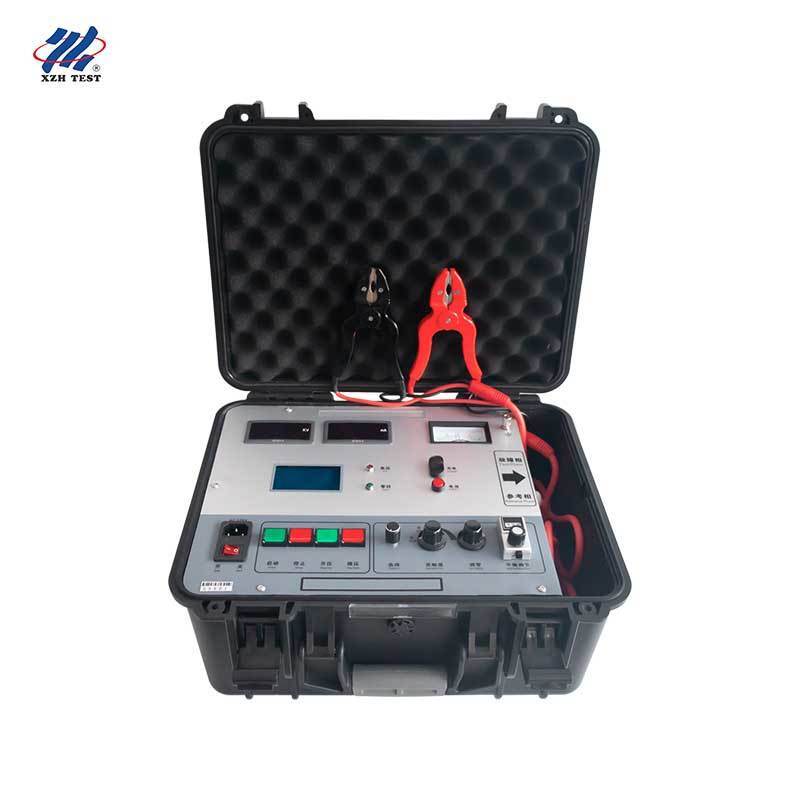

Localizzatore di guasti guaina cavo Tester Murray Bridge 5600V 100mA Alta Resistenza | XHHG521B

Il localizzatore di guasti della guaina del cavo XHHG521B è un tester di guasti del cavo ponte ad alta tensione progettato sulla base del principio del ponte Murray.Può essere utilizzato per localizzare i punti di rottura di vari fili e cavi dopo la posa, nonché punti difettosi che non si sono rotti ma mostrano scarsa resistenza isolante.rendendolo uno strumento essenziale per la manutenzione e la riparazione dei cavi.

Il dispositivo utilizza un regolatore di tensione elettrica e un trasformatore di tipo R per formare una fonte di corrente costante ad alta tensione, con controllo della tastiera per aumentare e abbassare la tensione.con tensione di circuito aperto di 5600 V e corrente di cortocircuito di 100 mA, utilizza un amplificatore ad alta sensibilità e un galvanometro per l'indicazione dell'equilibrio, formando un ponte di equilibrio con il potenziometro del rapporto, tutti posizionati ad alto potenziale.Il cavo di misura è un cavo di gomma ad alta tensione a doppio nucleo appositamente progettato, e il metodo di misurazione della resistenza a quattro terminali evita gli errori causati dalla resistenza al piombo.

Lo strumento è dotato di un display LCD e di un tasto: si inserisce la lunghezza del cavo e la distanza di guasto viene calcolata automaticamente.La fonte di alta tensione e il ponte sono integrati in una custodia protettiva portatile, conferendo al dispositivo un'elevata tensione, un peso leggero, un funzionamento conveniente e un utilizzo sicuro.

L'XHHG521B è particolarmente adatto per tre tipi di difetti del cavo che sono difficili da gestire in modo affidabile con altri metodi.

Il metodo del ponte di localizzazione del guasto del cavo funziona come segue: cortocircuitare la fase difettosa del cavo sottoposto a prova con una fase sana,collegare rispettivamente i due bracci del ponte alla fase difettosa e alla fase sana, e regolare la resistenza regolabile su un braccio del ponte fino a quando il ponte è in equilibrio.

Se le distanze dalle due estremità del cavo sottoposto a prova al punto di rottura sono L1 e L2, la lunghezza totale del cavo è L e le corrispondenti resistenze del nucleo sono R1 e R2,poi dopo che il ponte è in equilibrio, la lettura P (in percentuale) fornisce direttamente la posizione di guasto: L1 = P% · L. Il metodo del ponte Murray per la localizzazione del punto di rottura è un approccio classico che è conveniente e preciso.La sua base è che la resistenza del nucleo (o dello scudo) è uniforme e proporzionale alla lunghezzaIl metodo del ponte è relativamente semplice e la sua precisione soddisfa i requisiti di prova di ingegneria sul campo, rendendolo particolarmente conveniente per i guasti di cortocircuito a due fasi delle linee di cavi.

Quando il cavo ausiliario ha la stessa sezione trasversale del cavo difettoso, la posizione di guasto è X = 2 × L × P1%.perché il collegamento del cavo ausiliario raddoppia la lunghezza del cavo che partecipa al calcolo.

Se il cavo ausiliario ha una sezione trasversale diversa, convertirlo alla lunghezza del cavo difettoso: se la sezione trasversale di difetto è Sx e la sezione trasversale del cavo ausiliario è S,quindi X = P1% × (1 + Sx/S) × L.

Se tutti e tre i nuclei di un cavo a tre nuclei sono rotti o cortocircuiti tra loro, selezionare il nucleo con la migliore resistenza di isolamento come cavo ausiliario.,abbassare la tensione, scaricare, sostituire le pinze di misurazione, ripetere la misurazione per ottenere P2 e verificare P1 + P2 = 100.

Ogni XHHG521B viene fornito con l'host, un set di cavi di alta potenza, un cavo di alimentazione, un filo di terra, un caricabatterie e 5 fusibili di ricambio (3A),e è supportato da una garanzia gratuita di un anno e da manutenzione e assistenza tecnica a vitaPer gli ordini, la formazione e il supporto post-vendita, contattate il nostro team di vendita.
