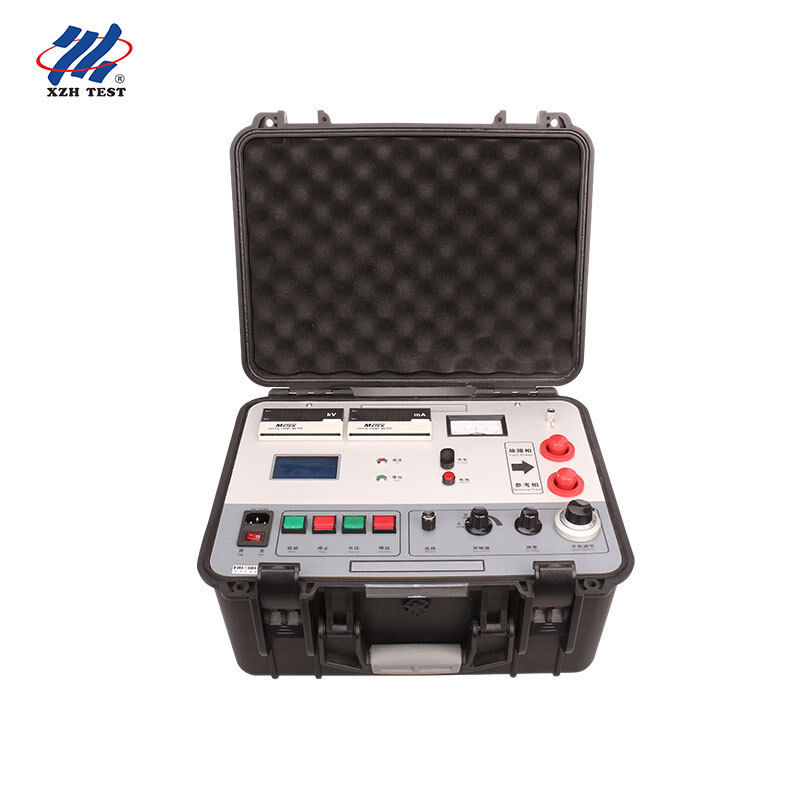

7500V HV Bridge Method Power Cable Outer Sheath Fault Tester for Precise Insulation Breakdown Location| XHHG521A

L'XHHG521A e' un precisione del cavo di guarnizione pre-locatore difetto progettato attorno al principio del ponte Murray,progettato per reti di distribuzione e trasmissione di energia elettrica in cui l'identificazione accurata dei difetti di isolamento della guaina esterna è fondamentale per l'affidabilità del sistemaLo strumento individua i punti di rottura su tutti i tipi di fili e cavi.compresi i punti di difetto pre-rottura che presentano valori di resistenza all'isolamento bassi ma che non si sono ancora manifestati come guasti che influenzano il funzionamento a tensione di funzionamento normale.

Al suo centro, l'XHHG521A utilizza un regolatore di tensione elettrica abbinato a un trasformatore di tipo R per generare una fonte di corrente costante ad alta tensione stabilizzata.L'operatore controlla l'uscita di tensione tramite l'interfaccia a pulsanteIl punto di equilibrio del ponte è indicato da un galvanometro a centro zero.e lo strumento calcola automaticamente la distanza di guasto dopo che l'operatore ha inserito la lunghezza del cavo notaTutti i comandi operativi e la lettura della distanza di guasto sono centralizzati sul pannello anteriore per un flusso di lavoro intuitivo per un singolo operatore.

Principio del ponte Murray con sorgente ad alta tensioneIl metodo ponte misura il rapporto di resistenza tra il punto di guasto e le estremità del cavo sotto eccitazione di corrente costante ad alta tensione.mantiene la piena sensibilità su tutta la lunghezza del cavo senza zona cieca vicino alla fine e senza attenuazione del segnale dipendente dalla distanza.

Calcolo automatico della distanza di erroreDopo che l'operatore ha impostato la lunghezza del cavo sul potenziometro del pannello anteriore e ha regolato il ponte in equilibrio, lo strumento calcola e visualizza automaticamente la distanza di guasto esatta.Questo elimina gli errori di calcolo manuale e accelera i flussi di lavoro di diagnostica sul campo.

Indicatore nullo a larga frequenzaUn galvanometro sensibile con intervalli di equilibrio sia grossolano che sottile fornisce una chiara indicazione visiva dell'equilibrio del ponte.Il design a doppio raggio consente un rapido equilibrio grossolano seguito da un'accurata regolazione, riducendo il tempo di misurazione mantenendo la precisione.

Sensibilità alle interruzioni di impedenza ultra elevata¢ La XHHG521A, che funziona a 7500 V di tensione a zero carico, rileva punti di rottura ad alta resistenza che i metodi di riflessione d'onda non possono identificare,compresi i guasti di tipo flashover che richiedono una manutenzione prolungata dell'arco, difetti di isolamento alle giunzioni dei cavi e sviluppo di degradazione dell'albero dell'acqua nei cavi isolati con XLPE.

Robusta costruzione industrialeL'apparecchio è ospitato in una custodia in acciaio rinforzato con un'etichettatura chiara sul pannello anteriore, e resiste a ambienti di campo molto difficili.Il trasformatore interno di tipo R fornisce un'eccellente regolazione della tensione e un isolamento elettrico, garantendo la stabilità di misurazione in condizioni di alimentazione fluctuanti.

Il circuito del ponte MURRAY forma un ponte Wheatstone dove un braccio è costituito dal conduttore del cavo difettoso più la resistenza del percorso di guasto,e il braccio opposto contiene un filo di riferimento più una resistenza variabile calibrataIn caso di eccitazione di corrente costante ad alta tensione, l'operatore regola il potenziometro di precisione fino a quando il galvanometro non rileva zero, indicando l'equilibrio del ponte.il rapporto di resistenza corrisponde direttamente al rapporto di distanza tra il punto di guasto e le due estremità del cavoQuando la lunghezza totale del cavo è conosciuta e inserita, lo strumento calcola automaticamente la distanza di guasto esatta.

Questo metodo offre un vantaggio fondamentale rispetto alle tecniche di tempo-dominio (TDR): poiché misura i rapporti di resistenza elettrica piuttosto che il tempo di percorrenza dell'impulso di andata e ritorno,fornisce una sensibilità uniforme su tutta la lunghezza del cavoNon vi è alcuna zona cieca nei pressi dei terminali di prova, nessuna dispersione di impulsi nei cavi lunghi e nessuna perdita di risoluzione dipendente dalla distanza.Queste caratteristiche rendono il metodo di ponte HV particolarmente adatto per la diagnostica dei cavi brevi, localizzazione del difetto vicino alla fine e identificazione precisa dei difetti articolari.

Reti di distribuzione dell'energia¢ individuare i danni alla guaina esterna dei cavi elettrici sotterranei MV (635kV) e HV (≥ 35kV), compresi i tipi isolati XLPE, PILC ed EPR.Essenziale per la valutazione di routine delle condizioni e il ripristino delle reti di distribuzione urbane dopo un guasto.

Diagnosi delle articolazioni e delle terminazioni dei cavi- identificare i difetti di isolamento che si sviluppano nelle giunzioni e nelle terminazioni dei cavi prima che si trasformino in guasti catastrofici.L'elevata sensibilità del metodo ponte ai difetti resistivi consente di rilevare rotture parziali che i metodi TDR non potrebbero rilevare.

Accettazione in fabbrica e messa in servizio- verificare l'integrità dei cavi durante il controllo di qualità della fabbricazione e la messa in servizio post-installazione; effettuare prove di integrità della guaina esterna su sezioni di cavi appena posate prima dell'alimentazione.

Complementari ai sistemi TDR- utilizzare i localizzatori di guasti di cavi basati su TDR come parte di un kit completo di strumenti diagnostici; utilizzare il TDR per guasti a bassa resistenza e di circuito aperto; utilizzare il ponte HV per resistenza elevata;flashover, e guasti quasi definitivi in cui le prestazioni TDR sono limitate.
