Misuratore di percorso cavi elettrici e localizzatore di guasti

Dettagli del prodotto:

Informazione dettagliata

Modello N.O.:

XHGX507

Personalizzato:

Personalizzato

Pacchetto di trasporto:

di legno

Specificità:

72.5x43x21cm

Marchio:

XZH TEST

Origine:

Cina Xi'an

Capacità di alimentazione:

100 pezzi di /year

Personalizzazione:

Disponibile

Servizio post-vendita:

Certificato di garanzia

Garanzia:

1 anno

Evidenziare:

High Light

Evidenziare:

Localizzatore di guasti e misuratore di percorso cavi

Rilevatore di condotte e localizzatore di guasti cavi

Localizzatore di guasti cavi elettrici

Descrizione di prodotto

Introduzione al prodotto

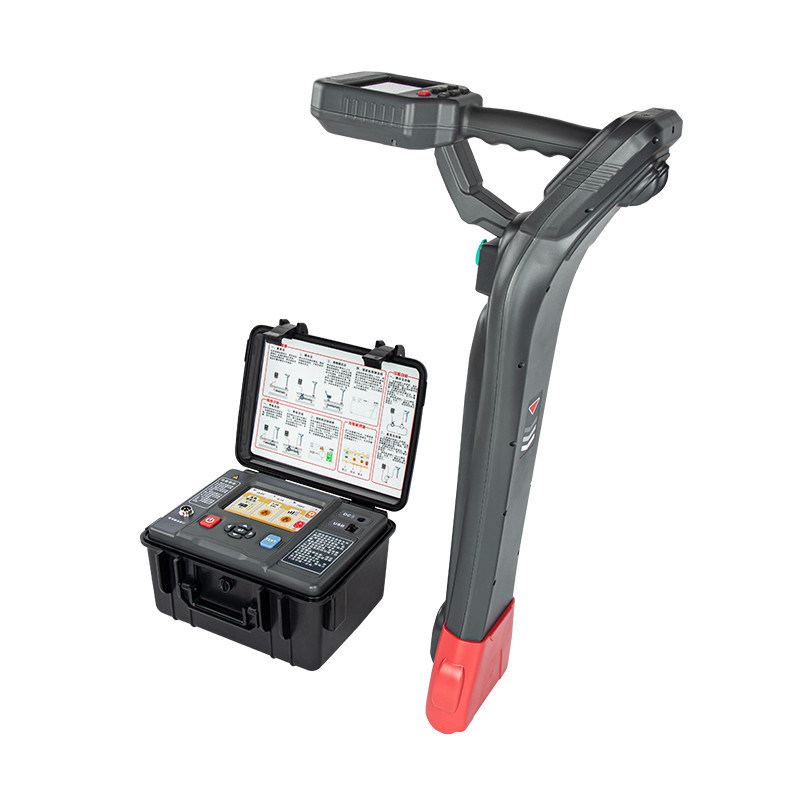

Tester completo per guasti cavi XHGX507 (localizzatore di cavi e tubazioni)
Descrizione:
La nostra azienda è da tempo impegnata nella ricerca sui test dei guasti dei cavi. Il tester intelligente per guasti dei cavi è stato utilizzato da migliaia di utenti e gode di un'ottima reputazione nel campo dei test dei cavi di alimentazione. Il tester completo per guasti cavi XHGX507 sviluppato dall'azienda utilizzando il concetto più recente è particolarmente adatto per il posizionamento rapido e preciso di guasti di isolamento cavo-terra, la ricerca di percorsi (sotto tensione), l'identificazione dei cavi e il posizionamento profondo.
Il localizzatore di tubi cavi XHGX507 è progettato sulla base del metodo di induzione elettromagnetica e dell'applicazione del principio di comunicazione. Contiene un design più intuitivo nell'uso. L'ampio schermo LCD visualizza l'intensità del segnale e le barre, le frecce e i messaggi vocali facilitano all'operatore la determinazione della posizione del cavo sottoterra e del punto di guasto. Una persona può completare tutte le operazioni.
Il tester completo per guasti cavi XHGX507 (localizzatore di tubi cavi) può essere utilizzato per trovare il percorso (sotto tensione o non alimentato) e l'identificazione del cavo, ma può anche essere utilizzato per trovare il guasto del cavo interrato diretto. Può completare attività che erano possibili solo con i precedenti set di strumenti.
Il tester completo per guasti cavi XHGX507 cambia il tradizionale concetto di localizzazione dei guasti dei cavi. Non richiede apparecchiature di prova ad alta tensione, alimentazione CA e analisi della forma d'onda. Il cablaggio è semplice e chiaro e il metodo di utilizzo è facile da imparare. In passato, quando cercavamo il percorso del cavo e identificavamo il cavo, era necessario testare l'interruzione di corrente del cavo e alcuni cavi in funzione non potevano essere spenti, in modo da poter risolvere facilmente il problema di trovare e identificare il percorso del cavo sotto tensione. Può anche trovare direttamente il percorso e l'identificazione di cavi sotto tensione a 50Hz.
Misuratore di percorso cavi elettrici e localizzatore di guasti 0

Caratteristiche dello strumento:

Localizzatore completamente digitale, display chiaro e posizionamento affidabile
Portatile e leggero, facile da usare, veloce da trovare
Batteria ricaricabile integrata, non è necessaria l'alimentazione di rete per i test
Con display della profondità di interramento del cavo, display della corrente
Ampio display grafico LCD, non sono necessarie cuffie durante i test
L'ohmmetro integrato può misurare la resistenza dell'anello del cavo
Con due funzioni di localizzazione del cavo e ricerca guasti
È possibile trovare guasti di isolamento a terra fino a 2 MΩ
Con funzione di retroilluminazione per adattarsi al funzionamento notturno

Tutti gli accessori

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Specifiche tecniche
Trasmettitore

Frequenza di lavoro	bassa frequenza (815Hz), frequenza intermedia (8kHz), alta frequenza (33 kHz), radiofrequenza (83 kHz)
Modalità di lavoro	metodo di connessione diretta, metodo di accoppiamento (metodo a pinza), metodo di induzione
Carico corrispondente	5 ohm-3000 ohm
Visualizzazione dell'impedenza	5 cifre
Surriscaldamento e sovracorrente	protezione automatica
Potenza in uscita	marcia bassa, marcia media, marcia alta. Max 10W

Ricevitore

Frequenza di lavoro	bassa frequenza (815Hz), frequenza intermedia (8kHz), alta frequenza (33 kHz), radiofrequenza (83 kHz), frequenza passiva 50Hz
Modalità antenna	metodo della valle (modalità valore zero), metodo della cresta (modalità picco), tensione a gradino metodo e metodo della corrente a pinza (A-frame)
Indicazione di corrente	visualizza il valore efficace della corrente del cavo in prova (unità: mA)
Temperatura di lavoro	-10ºC+55ºC
Indicatore di alimentazione	visualizzazione grafica
Durata della batteria	lavoro continuo > 8 ore: lavoro intermittente > 16 ore
Indicazione dell'intensità del segnale	diagramma a scala, intervallo digitale 0-999
Controllo del guadagno	regolazione manuale, gamma dinamica di 100dB
Profondità di rilevamento	la profondità massima di rilevamento è di circa 10 metri
Distanza massima di rilevamento	Il cavo con un buon isolamento può arrivare fino a 15 km con il collegamento diretto metodo
Misurazione della profondità	premere il tasto profondità per visualizzare tre cifre, la profondità massima può essere misurata fino a 10 metri
Precisione	Bassa frequenza: ±(1-5)%≤2.5m Radiofrequenza: ±(5-12)%≤2.5m

Applicazione: rilevamento del percorso del cavo
Misuratore di percorso cavi elettrici e localizzatore di guasti 4

Rilevamento di guasti a bassa resistenza a terra del cavo a bassa tensione
Misuratore di percorso cavi elettrici e localizzatore di guasti 5
