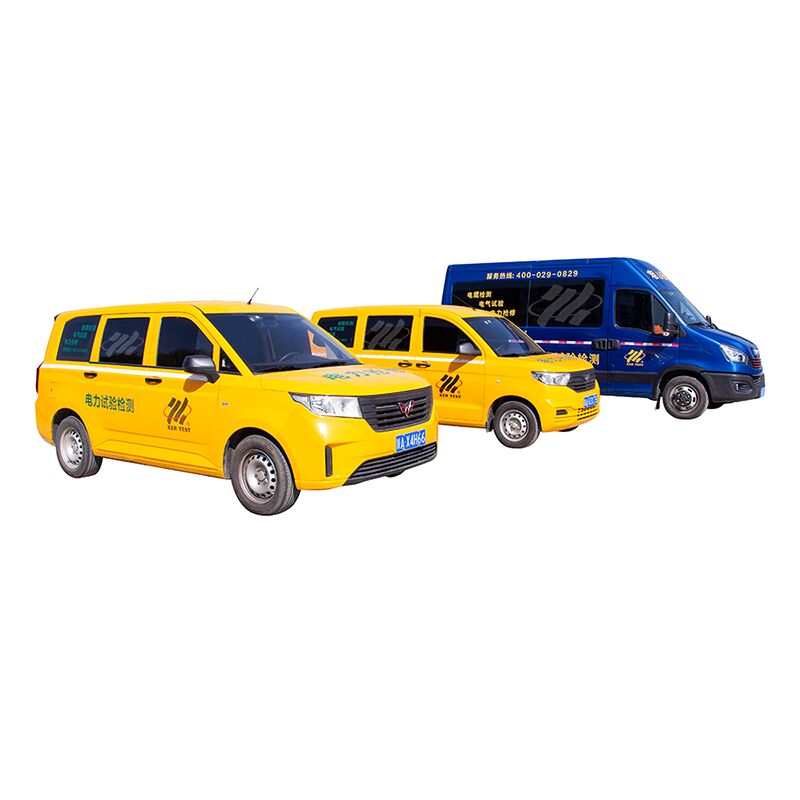

Veicolo per test completo trasformatore di potenza per furgone per test guasti cavi personalizzato

Il Sistema di diagnosi e localizzazione guasti cavi montato su veicolo XHGG555 V2.0 è un laboratorio di test mobile altamente integrato e completamente personalizzato che consolida 12 funzioni specializzate di test e diagnostica dei cavi in un unico veicolo. A differenza degli strumenti portatili individuali che devono essere trasportati, installati e utilizzati separatamente, l'XHGG555 fornisce una piattaforma mobile chiavi in mano in cui tutti i sistemi sono installati permanentemente, interconnessi e pronti per l'impiego immediato in qualsiasi località sul campo.

Oltre al sistema di diagnosi guasti cavi principale, la piattaforma XHGG555 può essere personalizzata per integrare test sui trasformatori, test sugli interruttori e altri sistemi diagnostici ad alta tensione in base ai requisiti del cliente. XZH TEST può fornire un veicolo completo o personalizzare il sistema di test per l'installazione nel veicolo del cliente in base alle dimensioni dello spazio interno.

1. Generatore di impulsi ad alta tensione CC: Provoca scariche di flashover nel punto di guasto del cavo per l'avvio del test
2. Riflessione dell'onda viaggiante (TDR): Misurazione approssimativa di tutti i tipi di guasti dell'isolamento principale del cavo
3. Sincronizzazione acustico-magnetica: Misurazione precisa e localizzazione dei guasti dell'isolamento principale del cavo
4. Tracciatore a induzione elettromagnetica: Individua con precisione percorsi di cavi sconosciuti e profondità di interramento
5. Metodo a ponte: Misurazione approssimativa dei guasti della guaina esterna e dei guasti di ingresso acqua nell'isolamento principale
6. Metodo della tensione di passo e della corrente di pinza: Localizzazione precisa dei guasti della guaina esterna
7. Bruciatura a potenza costante: Riduce i guasti a resistenza ultra-elevata a bassa resistenza per una più facile localizzazione
8. Metodo codifica + fase: Identificazione di più cavi tra cavi raggruppati
9. Spiker per cavi a controllo remoto: Verifica distruttiva finale — garantisce assolutamente la sicurezza dell'operatore prima del taglio
10. Frequenza ultra-bassa (0,1 Hz): Test di tenuta della tensione di isolamento e test di perdita dielettrica
11. Misurazione della legge di Ohm: Test di qualità della resistenza del circuito del cavo
12. Strumenti essenziali sul campo: Megohmetro, strumenti di misurazione, attrezzi da elettricista — tutto a bordo

• 12 funzioni di test completamente integrate in un unico veicolo — diagnosi completa dei cavi senza disimballare gli strumenti
• Architettura modulare — aggiungi o rimuovi moduli funzionali liberamente; il guasto di un singolo modulo non influisce sugli altri
• Schermo tattile industriale Full HD da 15,6 pollici con antiriflesso e multi-touch per l'uso sul campo in tutte le condizioni atmosferiche
• GUI basata su Windows con controllo intuitivo tramite manopola jog dial — minima formazione richiesta
• Sicurezza completa: CE, EN 61010, arresto di emergenza, monitoraggio contatto porta, messa a terra automatica di scarica
• Piattaforma personalizzabile — integra test sui trasformatori, test sugli interruttori o altri sistemi diagnostici HV
• Opzioni flessibili del veicolo — utilizza il nostro veicolo o installa nel tuo veicolo della flotta esistente

Storie di successo

XZH TEST ha implementato con successo il sistema montato su veicolo XHGG555 per utility elettriche e fornitori di servizi di test. Di seguito sono riportati esempi di installazioni completate. Possiamo installare il sistema di test in un veicolo per fornirti un furgone di test completo chiavi in mano, oppure possiamo personalizzare il sistema per l'integrazione nel tuo veicolo in base alle dimensioni dello spazio interno.

Il sistema sopra include: generatore di impulsi ad alta tensione 8/16/32kV, pre-localizzatore di guasti cavi ad arco, apparecchiatura a ponte per bruciatura ad alta tensione, localizzatore di guasti guaina esterna cavo, apparecchiatura di test di tenuta a frequenza ultra-bassa (80kV) e perdita dielettrica, localizzatore preciso di guasti cavi mobile, tester completo per percorsi cavi, spiker per cavi e generatore — tutti installati permanentemente e interconnessi.
