Veicolo per test completo trasformatore di potenza per furgone per test guasti cavi personalizzato

Il seguente XHGG555 introduce il sistema di diagnosi e rilevazione dei guasti dei cavi del veicolo.L'interruttore e altri sistemi di rilevamento possono anche essere personalizzati in base alle esigenze del clienteSiete invitati a contattarci per ulteriori informazioni.

XHGG555 Sistema di diagnosi e localizzazione dei guasti del cavo montato sul veicolo

Caratteristiche generali

Topologia
sistema di localizzazione dei guasti del cavo software digitale altamente integrato e altamente automatizzato, con la possibilità di integrare la risonanza a frequenza variabile,funzioni di onda di oscillazione (scarica parziale) e di ultrabassa frequenza (perdita dielettrica)

Modularità
Tutte le unità di prova sono progettate per essere relativamente indipendenti e modulari e i moduli funzionali possono essere aggiunti o rimossi a volontà; se una singola funzione fallisce, ciò non influisce sull'uso di altre funzioni.

Controllo
La maggior parte delle modalità di funzionamento e delle funzioni di sistema sono realizzate tramite un'unità di controllo, e ogni modulo di unità può anche essere azionato individualmente.

Interfaccia grafica dell'utente: Interfaccia grafica, più intuitiva e facile da usare.

Funzionamento: ruotare e premere un singolo pulsante (quadrante jog) dell'unità di comando.

Sistema: Windows

Gestione dei dati: banca dati generale

Sincronizzazione dei dati: Bus seriale universale

Unità di controllo

Display: pannello a colori TFT di grado industriale con retroilluminazione LED

Antiabbagliamento:

Multi-touch: avere

Dimensione LCD: 39,6 cm (15,6 pollici)

Proporzione di aspetto: 16:9

Risoluzione: 1920 x 1080 Full HD

Luminosità: 450 cd/m2

Sicurezza

Adattabilità

conformità CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (IGB 891)

Dispositivi di scarica e di messa a terra: 72 kJ, equivalente all'energia immagazzinata in un condensatore da 10 μF caricato a carica rapida a 120 kV di corrente continua: costante di tempo di scarica < 1 secondo

Stato del sistema: monitoraggio e indicazione in tempo reale

Sicurezza intrinseca: messa a terra immediata in caso di interruzione di corrente

F-U safety interlock: monitoraggio della connessione a tensione di funzionamento (circuito ad alta tensione)

F-Ohm Safety Interlock: monitoraggio operativo della connessione a terra (circuito ad alta tensione)

Caratteristiche di sicurezza: pannello anteriore: interruttore di accensione/spena, interruttore del pulsante di blocco, arresto di emergenza, indicatore di pressione residua, interruttore ad alta tensione;
Unità di controllo: manopola (quadrante jog)

Dispositivi di sicurezza: indicatore dello stato di messa a terra del sistema, dispositivo di protezione dell'alimentazione, monitoraggio della stanza ad alta tensione attraverso il contatto con la porta, dispositivo di sicurezza esterno

Monitoraggio dell'alimentazione: protezione contro sovratensione, protezione contro sottotensione, dispositivo di corrente residua (RCD)

Definire il cablaggio: C'è un interruttore all'interno del sistema

Trasformatore di isolamento: 5kVA

Composizione dell'unità di sistema

1. Utilizzare impulso DC o ad alta tensione per rendere il punto di guasto del cavo lampeggiare e scaricare

2. Utilizzare il principio di riflessione delle onde di viaggio per effettuare una misurazione approssimativa di tutti i tipi di difetti di isolamento principale del cavo

3. Utilizzare il metodo di sincronizzazione acustica e magnetica per effettuare una misurazione precisa di tutti i tipi di difetti di isolamento principale del cavo

4. Utilizzare il principio di induzione elettromagnetica per trovare con precisione il percorso e la profondità del cavo sconosciuto

5. utilizzare il metodo del ponte per effettuare una misurazione approssimativa di tutte le difetti della guaina esterna e dell'isolamento principale (soprattutto le difetti di penetrazione dell'acqua)

6. Utilizzare il metodo di tensione passo e il metodo di corrente della pinza per individuare con precisione il guasto della guaina esterna

7. Utilizzare il principio di potenza costante per ridurre la resistenza del guasto ultra-alta resistenza

8. Utilizzare il metodo di codifica + metodo di fase per identificare più cavi

9. Utilizzare il metodo di controllo remoto per confermare la puntura finale del cavo (infine, la sicurezza personale è assolutamente garantita)

10. Utilizzare la frequenza ultra-bassa (0,1Hz) per eseguire l'isolamento resistenza prova di tensione e di perdita dielettrica prova sul cavo

11Usare la legge di Ohm per misurare la qualità del cavo in una bobina

12Strumenti e attrezzature necessari sul sito di prova di rilevamento dei cavi (megohmmetro, strumento di misura, attrezzature elettriche)

Alcune storie di successo

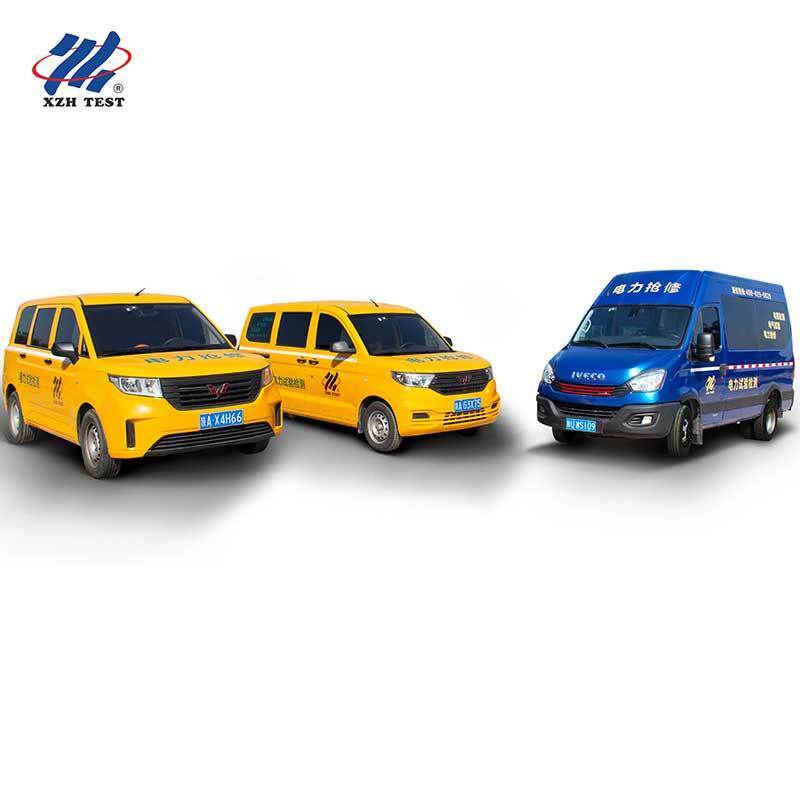

Possiamo installare il sistema di prova in un veicolo di prova per fornire un veicolo completo, oppure possiamo adattare il sistema di prova per voi in base alle dimensioni dello spazio interno del vostro veicolo di prova.

I sistemi di cui sopra includono generatore di impulsi ad alta tensione 8/16/32kV, pre-locatore di guasti del cavo di prova ARC, apparecchiature di ponte a combustione ad alta tensione, localizzatore di guasti della guaina esterna del cavo,apparecchiature di prova di perdita dielettrica a tensione di resistenza a frequenza ultrabassa (80kV)Inoltre, è anche dotato di localizzatore accurato di errori di cavo mobile, tester completo del percorso del cavo, speaker del cavo, generatore, ecc.
