Descrizione del prodotto

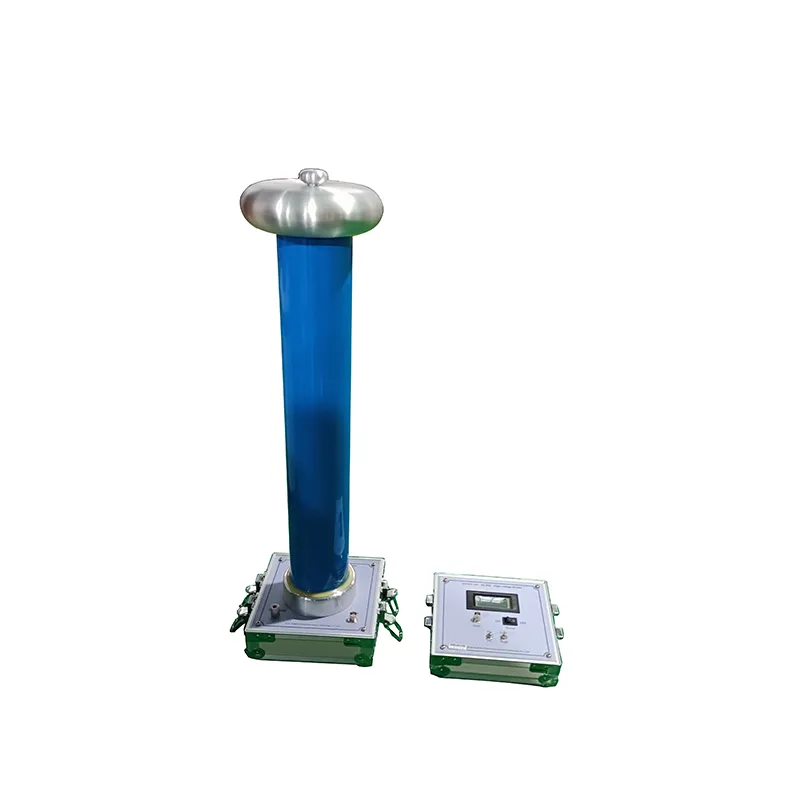

Il divisore ad alta tensione della serie XHDB è un dispositivo di misura dell'alta tensione parziale protetto da ecualizzazione del volume RC.misurazione dell'alta tensione della frequenza di potenza. È la prima scelta per sostituire il voltmetro elettrostatico ad alta tensione. È facile da usare, visualizzazione intuitiva, alta precisione, piccole dimensioni e peso leggero.
È adatto per centrali elettriche, sottostazioni, impianti di produzione di apparecchiature elettriche ad alta tensione e laboratori ad alta tensione e altri dipartimenti come attrezzature ideali per la misurazione dell'alta tensione.
Si adotta una tecnologia speciale di schermatura per ridurre l'influenza dell'alta tensione sul valore di indicazione, ottenendo così un'elevata stabilità e una elevata linearità.Il materiale di riempimento importato rende la struttura più piccola, il peso è più leggero, l'affidabilità è maggiore e la quantità di scarico parziale interno è ridotta al minimo, il che porta grande comodità all'ispezione dei cantieri in loco.
Il divisore di tensione è collegato al terminale di misurazione ad alta tensione attraverso la linea dello strumento, che può ottenere una lettura chiara a lunga distanza ed è sicuro e conveniente da usare.I divisori di tensione hanno un'elevata impedenza di ingresso e una buona linearità.
Parametri del prodotto
|
tensione nominale
|
AC: 150 kv DC: 150 kv
|
|
Metodo di misurazione AC: misurazione reale RMS
|
Metodo di misurazione AC: misurazione reale RMS
|
|
Metodo di misurazione AC: misurazione reale RMS
|
Metodo di misurazione AC: misurazione reale RMS
|
|
Medio isolante
|
materiale dielettrico secco
|
|
Temperatura
|
-25-40 oC
|
|
Umidità
|
< 85%
|
|
Rapporto di pressione parziale
|
1000:1
|
|
Peso
|
13 kg
|
|
Volume
|
220 * 220 * 1050
|
Principali caratteristiche prestazionali
Alta impedenza di ingresso e buona linearità;
Si adotta una tecnologia speciale di schermatura per ridurre l'influenza dell'alta pressione sul valore di indicazione, ottenendo così un'elevata stabilità e una elevata linearità;
Materiale di riempimento importato, struttura ridotta, peso leggero, maggiore affidabilità, scarico parziale interno ridotto al minimo;
Collegato al terminale di misurazione ad alta tensione attraverso la linea dello strumento, può ottenere letture chiare a lunga distanza ed è sicuro e conveniente da usare.
Livello di tensione: 50kV, 100kV, 150kV, 200kV, 300kV, 400kv, 500kv
Accuratezza: CA: 0,5% CC: 0,5%
La modalità di regolazione del rapporto di divisione della tensione: capacità di resistenza e pressione parziale, utilizzando la tecnologia di misurazione e verifica multipunto software per garantire la coerenza con la norma;
Condizioni ambientali: Temperatura: -25 a 40 ° C Umidità: < 85%
Rapporto di pressione parziale: 1000:1
Dimensioni di apparenza: 170 × 170 × 720 mm ((100KV)
|
Modello
|
Intervallo di prova KV
|
Impedenza/MΩ
|
Dimensione / mm
|
Peso/kg
|
|
Divisore
|
Casella
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
F84×500
|
170 × 170 × 550
|
4.5
|
|
XHDB-100
|
AC-100 DC-100
|
1000
|
F84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
F84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
F84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
F84×1750
|
260×260×1850
|
19
|

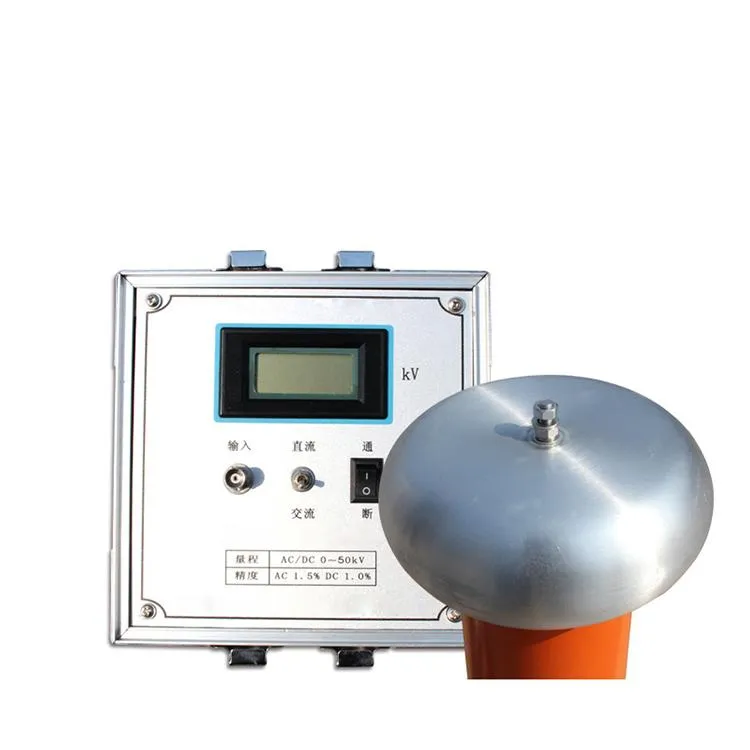

Foto dettagliate
