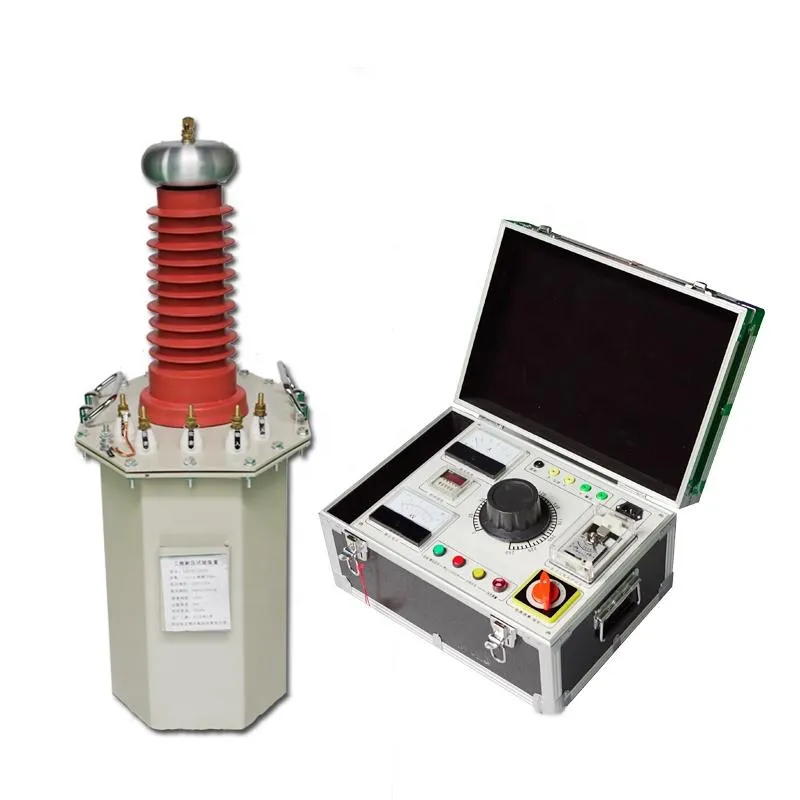

AC DC Hipot Test Kit Hv Transformer High Voltage Tester System per la prova elettrica

XHYBDispositivo di prova ad alta tensione per frequenza di potenza

utilizzare l'alimentatore a frequenza industriale 220V (380V per 10KVA e superiori) per collegarsi alla casella di controllo (set) (è un'apparecchiatura di supporto per il trasformatore di prova,Per informazioni dettagliate si rimanda al manuale di istruzioni della casella di controllo (sett), e regolare la tensione 0-220V/380V attraverso il regolatore di tensione automatica per inserirla nell'avvolgimento primario del trasformatore di prova.l'avvolgimento secondario (alta tensione) ottiene lo stesso multiplo dell'ampiezza della tensione in base al rapporto tra il suo numero di giri e l'avvolgimento primario - alta tensione di frequenza industrialeQuesta alta tensione di frequenza industriale può essere rettificata da una pila di silicio ad alta tensione e filtrata da condensatori per ottenere alta tensione di corrente continua.dove l'ampiezza è la radice quadrata di 2 volte il valore effettivo dell'alta tensione di frequenza industriale.

Questa serie di prodotti è suddivisa in tre categorie: tipo CA, tipo dual purpose CA/CC e la connessione con rubinetto a 200 V può essere collegata in un trasformatore di prova eccitato in serie.

Specificità principali:

1. Capacità nominale standard: 1kVA-1000kVA
2. Voltaggio di ingresso del trasformatore: 0.2- 0.4, 3, 6, 10kV; tensione AC di uscita: 1kV-1000kV
3. tensione di ingresso della casella di controllo: 220/380 V CA; tensione di uscita: 0-250/400 V CA
4. Perdita senza carico: ≤15% Perdita di carico ≤15% Perdita totale ≤10%
5. Modalità di visualizzazione: livello digitale o di tipo puntatore 0,5/1,0/1,5/2,5
6. Intervallo di tempo: 0-9999s
7. Protezione da sovraccarico: regolabile continuamente, impostazione manuale (può essere effettuata anche in base alle esigenze speciali dell'utente)

Caratteristiche principali:

☆ serie XHY immersa in olio, serie XHG tipo secco, serie XHQ tipo gonfiabile.
☆Ha le funzioni di sovra-corrente, di avvio a zero, ecc., che possono visualizzare valori come tensione e corrente.
☆Equipaggiato con relè di sovra-corrente, regolazione elettrica/manuale della tensione di uscita (secondo i requisiti)

Parametri tecnici:

Capacità (KVA)	Ventilazione di uscita (KV)		Corrente ad alta tensione ((mA)		Input a bassa tensione		Rapporto di trasformazione	Aumentare la temperatura 30 minuti.
	Climatizzazione	DC	Climatizzazione	DC	Voltaggio V	Corrente
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Foto dettagliate

Se hai bisogno di personalizzazione, contattami.
