Sistema portatile di rilevamento difetti del cavo a riflessione d'arco

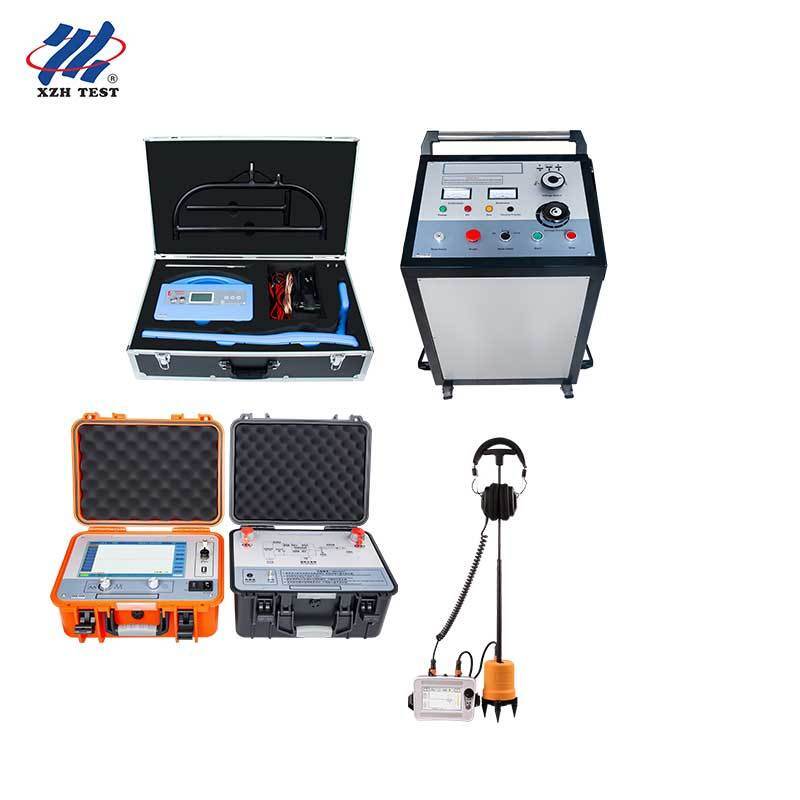

Il sistema portatile XZH TEST per il rilevamento di guasti nei cavi ad arco-riflessione è una piattaforma diagnostica completamente integrata per reti di cavi elettrici sotterranei. Combinando un pre-localizzatore TDR da 400 MHz con tecnologia brevettata ARC reflection a impulsi multipli, un puntatore digitale acustico-magnetico, un localizzatore di tubi per cavi multifrequenza e un generatore di sovratensioni ad alta tensione da 2048 J su carrello, questo sistema offre un rilevamento dei guasti di livello professionale dalla pre-localizzazione iniziale al puntamento con precisione centimentrica. Progettato per squadre sul campo di utility, appaltatori elettrici e team di manutenzione industriale, il sistema supporta cavi fino a 120 km di lunghezza con una risoluzione di pre-localizzazione di 0,07 m e una precisione di puntamento finale inferiore a 0,2 m, consentendo una risoluzione rapida e sicura dei guasti con scavi minimi.Configurazione del sistema

Pre-localizzatore industriale avanzato con display touch TFT a colori da 10,1 pollici (1024×600, retroilluminazione LED da 280 nit per leggibilità alla luce solare diretta) e sistema integrato per un funzionamento sicuro e stabile. Supporta tre modalità di test: TDR (impulso a bassa tensione), ICE (corrente di impulso) e ARM brevettato (metodo Arc Reflection con 8 impulsi multipli). Il metodo a impulsi multipli acquisisce 8 set di forme d'onda per singolo impulso HV, eliminando efficacemente le interferenze da oscillazione cosinusoidale e semplificando notevolmente l'analisi dei guasti ad alta resistenza. Memorizza >8.000 registrazioni di forme d'onda LV/HV e >250 registrazioni multi-impulso con esportazione USB su PC. Campionamento continuo completamente automatico con impostazione automatica dell'intervallo e analisi delle forme d'onda.

Frequenza di campionamento:

1 MHz – 400 MHz

• Modalità di test:TDR, ICE (corrente di impulso), ARM (riflessione d'arco a 8 impulsi)
• Intervallo di localizzazione:≥120 km (10 intervalli selezionabili)
• Risoluzione minima:0,07 m |
• Zona cieca di test:≤10 mErrore di misurazione:≤±(0,5%×L+1 m)
• Ampiezza impulso:300 V ±15%
• Display:Touch TFT da 10,1 pollici, 1024×600, 280 nit visibile alla luce solare
• Continua >8 h, Intermittente >16 h4,7 kg (L358×L284×A168 mm)
• AC 220 V ±10%, 50 Hz ±2 HzSincronizzazione acustico-magnetica — Precisione <0,2 m

Puntatore digitale professionale che utilizza la sincronizzazione acustico-magnetica per una localizzazione precisa dei guasti. Quando il generatore di sovratensioni applica impulsi HV, i segnali acustici (tonfi) ed elettromagnetici si propagano dal punto di guasto a velocità diverse. Il puntatore cattura entrambi tramite il suo sensore di terra isolato multistrato con classificazione IP65, calcola la differenza di tempo in tempo reale e visualizza forme d'onda sincronizzate a doppio canale sul suo LCD touch da 5 pollici visibile alla luce solare. Dispone di riduzione del rumore di fondo BNR, riduzione del rumore muto, quattro modalità di filtro selezionabili (passa tutto/passa basso/passa alto/passa banda) e indicazione di deviazione del percorso. Guadagno di uscita a 16 livelli (0–112 dB) con regolazione del guadagno di canale e magnetico a 8 livelli.

Precisione acustico-magnetica:<0,2 m |

Precisione ID percorso:

• <0,5 m Filtraggio:Passa tutto (100–1600 Hz), Passa basso (100–300 Hz), Passa alto (160–1600 Hz), Passa banda (200–600 Hz) Guadagno di uscita:
• 16 livelli (0–112 dB) | Impedenza di uscita:
• 350 ΩDisplay:LCD touch da 5 pollici, visibile alla luce solareBatteria:
• Continua >8 h, Intermittente >16 hProtezione:
• Impermeabile IP65, sensore di isolamento fisico multistratoPeso:
• 6,5 kg (428L×350L×230A mm)3. XHGX507 — Localizzatore di tubi per cavi (Tracciatore di percorso)
• AC 220 V ±10%, 50 Hz ±2 HzSistema trasmettitore-ricevitore elettromagnetico multifrequenza per tracciamento percorso cavi sotterranei, misurazione profondità, misurazione corrente e identificazione cavo. Il trasmettitore inietta segnali sinusoidali stabili nel cavo in prova tramite connessione diretta, accoppiamento (morsetto) o metodi induttivi. Il ricevitore fornisce grafici a barre, guida a frecce e messaggi vocali per un funzionamento intuitivo da parte di una sola persona. Supporta quattro frequenze attive più rilevamento passivo a 50 Hz, quattro modalità antenna (valle/cresta/tensione di passo/corrente di morsetto) e ohmmetro integrato per la misurazione della resistenza di anello. Include A-frame per la localizzazione di guasti a terra con tensione di passo fino a 2 MΩ a terra.

Frequenze attive:

815 Hz, 8 kHz, 33 kHz, 83 kHz + 50 Hz passivo

Profondità di rilevamento:

• Fino a 10 m | Distanza massima:
• 15 km (connessione diretta)Modalità antenna:Valle (zero), Cresta (picco), Tensione di passo, Corrente di morsetto (A-frame)Controllo guadagno:
• Manuale, gamma dinamica 100 dB | Display:
• 0–999 digitale + grafico a barreDurata batteria:Continua >8 h, Intermittente >16 hCarico corrispondente:
• 5 Ω – 3000 Ω | Precisione:
• LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — Generatore di sovratensioni ad alta tensione su carrelloFonte di energia a impulso da 2048 J montata su carrello con banco condensatori a 3 velocitàGeneratore di sovratensioni HV professionale su carrello che integra sorgente ad alta tensione DC, banco condensatori di accumulo energia a tre velocità (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), gap a sfera di scarica, dispositivo di scarica automatico e commutazione del livello di tensione in un unico carrello con ruote. Fornisce da 0 a 2048 J a ogni livello di tensione con corrente di bruciatura fino a 240 mA per il condizionamento dei guasti. Supporta modalità operative a trigger singolo, ciclo e DC con temporizzazione automatica degli impatti di 6–7 secondi. Dispone di interblocco di sicurezza a zero avvio, protezione da sovratensione/sovracorrente/surriscaldamento, scarica automatica post-operazione e involucro IP54. Funziona sia come generatore di sovratensioni per il puntamento dei guasti sia come tester di tensione di tenuta DC (0–32 kV, 0–20 A).

Tensione di impulso:

0–8 kV / 0–16 kV / 0–32 kV (regolabile a 3 marce)

Banco condensatori:

• 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kVEnergia di scarica:
• 0–2048 J a ogni livello di tensioneCorrente di bruciatura:
• 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kVSicurezza:
• Interblocco a zero avvio, scarica automatica, sovratemperatura 85°C, IP54Dimensioni:
• 550L×500L×1000A mm | Peso:
• ≤130 kgAlimentazione:AC 220 V ±10%, 50 Hz ±2 HzSpecifiche complete del sistema
• ParametroSpecifiche

1. Collegare il pre-localizzatore TDR. Utilizzare l'impulso LV per guasti a bassa resistenza/aperti, o la riflessione ARC multi-impulso ARM per guasti ad alta resistenza/scarica superficiale. Lo strumento acquisisce automaticamente 8 set di forme d'onda per singolo impulso HV per un'interpretazione affidabile della distanza.Tracciamento percorso e identificazione cavi (XHGX507)
2. Utilizzare il localizzatore di tubi per cavi per tracciare il percorso esatto del cavo, misurare la profondità di interramento e identificare positivamente il cavo target da un fascio. Segnare il percorso sulla superficie del terreno.Generazione impulsi di sovratensione (XHHV535-4TSC)
3. Applicare impulsi di alta tensione periodici al livello di tensione selezionato per creare segnali transitori acustici ed elettromagnetici rilevabili nel punto di guasto per il puntamento.Puntamento preciso (XHDD503C)
4. Percorrere il percorso del cavo segnato con il puntatore acustico-magnetico. Monitorare 4 display simultanei di differenza di tempo — il punto in cui il ritardo temporale acustico-magnetico si avvicina a zero si trova direttamente sopra il guasto, entro <0,2 m.Riparazione cavi e ri-test
5. Scavare precisamente nel punto segnato, riparare il cavo e verificare il ripristino del servizio con un test di isolamento finale per confermare l'integrità operativa.Domande frequentiD1: Quali tipi di guasti può gestire il metodo ARC reflection multi-impulso che il TDR convenzionale non può?
6. Il metodo Arc Reflection a 8 impulsi (ARM) sull'XHGG502A è specificamente progettato per guasti ad alta resistenza e scariche superficiali che producono riflessioni deboli o ambigue con il TDR standard. A differenza dei metodi a impulsi secondari che faticano con le interferenze da oscillazione cosinusoidale, ARM acquisisce 8 set di forme d'onda per singolo impulso HV — garantendo echi di guasto multipli, puliti e interpretabili indipendentemente dalla lunghezza del cavo, dalla distanza del guasto o dal periodo di oscillazione. Questo è particolarmente efficace per guasti da infiltrazione d'acqua in cavi con isolamento in carta e guasti di guaina ad alta impedenza.D2: Qual è il vantaggio del generatore di sovratensioni HV su carrello rispetto alle unità portatili?
