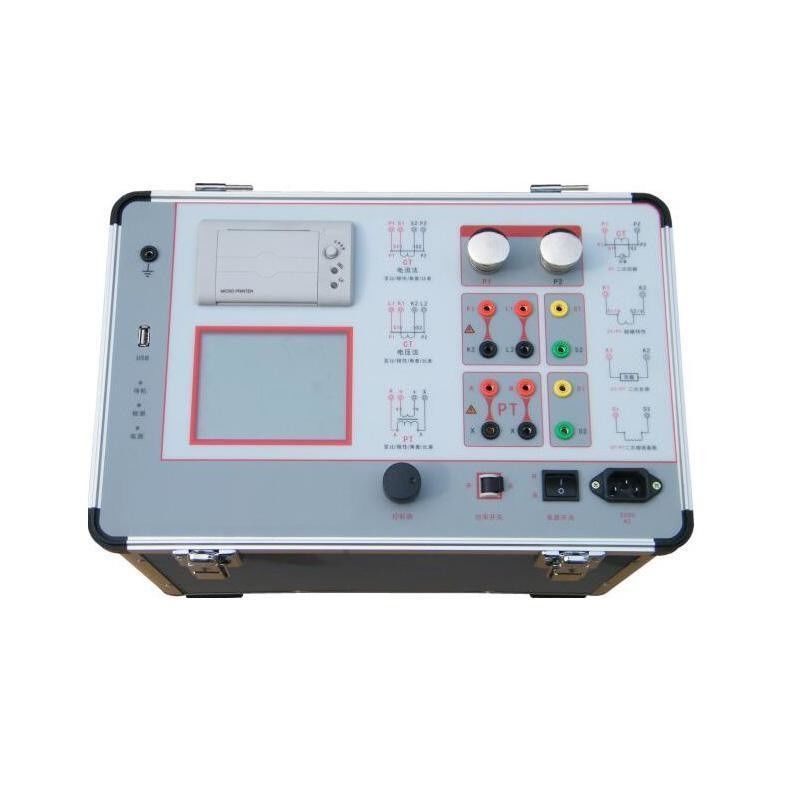

Analisatore CT PT a fase singola XHTX201D
L'analizzatore CT/PT monofase XHTX201D è uno strumento di prova di campo portatile progettato per test completi di trasformatori di corrente (CT) e trasformatori di tensione (PT) di classe di protezione.Integrando le caratteristiche di eccitazione, rapporto di trasformazione, polarità, curva di errore, carico secondario, resistenza e test di resistenza AC in una sola unità compatta, sostituisce diversi strumenti monofunzione e fornisce precisione,risultati ripetibili nelle sottostazioni, centrali e officine.
Applicazioni e pubblico di riferimento:progettato per i produttori di CT/PT, i laboratori di prova di protezione e misurazione, gli equipaggi di messa in servizio e manutenzione delle sottostazioni,e utilities elettriche che effettuano l'accettazione in fabbrica e la verifica periodica sul campo di trasformatori monofase di corrente e tensione di classe di protezione.
Specificità principali
| Parametro |
Specificità |
| Fornitura di energia operativa |
AC220V±20V, 50/60Hz |
| Forma d'onda di uscita dell'attrezzatura |
Ondata sinusoidale |
| Tensione di uscita caratteristica di eccitazione |
0~2500V |
| Corrente di uscita di eccitazione |
0~20A |
| Corrente di uscita di prova |
0~1000A |
| Intervallo di misura del rapporto CT |
25000A/5A, 5000A/1A |
| Intervallo di misura del rapporto PT |
≤ 500 kV |
| Distanza di carico secondario |
≤ 1000VA |
| Intervallo di misura della resistenza |
0.1~300Ω |
| Limite di errore |
00,5% (0,2% × lettura + 0,3% × intervallo) |
| Temperatura di funzionamento |
-10°C a +40°C |
| Umidità relativa |
RH ≤ 90% |
| Altezza |
≤ 1000 m |
| Dimensioni generali |
400 × 200 × 260 mm |
| Peso |
23 kg |
Caratteristiche avanzate
Uno strumento copre CT e PT eccitazione, rapporto e polarità, 5% e 10% curva di errore, degauss, carico secondario, resistenza e di potenza-frequenza AC resistenza test
Tracciamento automatico della curva di magnetizzazione con calcolo intelligente del punto del ginocchio (inflessione)
Genera automaticamente curve di errore del 5% e del 10% e giudica le qualifiche di avvolgimento di protezione secondo GB1207 / GB1208
LCD a grande schermo con display grafico delle forme d'onda e un controllore rotativo intelligente
Stampa micro-termica integrata per la stampa dei risultati delle prove in loco
Esportazione di dati da un flash disk USB con software per PC per la generazione di documenti Word e report A4
memorizza fino a 3000 registrazioni di prova, recuperabili per numero di registrazione e data di salvataggio
Controllo del circuito secondario e prova di resistenza alla frequenza di potenza (AC hypot) con protezione automatica contro perdite eccessive
Progettazione compatta, robusta e leggera sotto i 23 kg, ideale sia per uso sul campo che in laboratorio
L'XHTX201D fornisce agli ingegneri della protezione una piattaforma affidabile all-in-one per l'accettazione e le prove periodiche di CT e PT monofase,migliorare l'efficienza delle prove salvaguardando la protezione del relè e la precisione della misurazione.
Scenari di applicazione
Prova di accettazione in fabbrica (FAT) e prova di routine delle unità CT e PT monofase di classe di protezione
Prova di messa in servizio e di consegna di nuove sottostazioni, stazioni di commutazione e sistemi energetici industriali
Controlli di manutenzione periodici/preventivi dei trasformatori strumentali in servizio
Verifica della continuità del circuito secondario e del carico (carico) prima della messa in servizio della protezione del relè
Risoluzione dei problemi di saturazione, errore di rapporto, polarità e punto del ginocchio in loco
Laboratori di taratura e di prova che richiedono un'esatta misurazione dell'eccitazione e del rapporto di rotazione
Domande frequenti
D1: Per chi è progettato l'analizzatore CT/PT monofase XHTX201D?
E' progettato per i produttori di CT/PT, per i laboratori di prova di protezione e misurazione, per le squadre di messa in servizio e manutenzione delle sottostazioni,e le imprese di energia elettrica che effettuano verifiche di fabbrica e di campo periodiche di trasformatori monofase di corrente e tensione di classe di protezione.
D2: Quali test può eseguire l'XHTX201D?
esegue caratteristiche di eccitazione CT/PT, rapporto di trasformazione e polarità, curva di errore del 5% e del 10%, degass, carico secondario (carico), resistenza all'avvolgimento,controllo del circuito secondario e prova di resistenza (hipot) AC a frequenza di potenza in una sola unità.
D3: Quali sono i principali intervalli di misura e la precisione dell'XHTX201D?
Uscita di eccitazione 0 ~ 2500V / 0 ~ 20A, uscita di prova del rapporto 0 ~ 1000A, rapporto CT fino a 25000A / 5A (5000A / 1A), rapporto PT fino a 500kV, carico secondario fino a 1000VA, resistenza 0,1 ~ 300Ω, con un limite di errore di 0.5% (00,2% × lettura + 0,3% × gamma).
D4: L'XHTX201D supporta l'archiviazione dei dati e la generazione di report?
Si', memorizza fino a 3000 record di test, supporta l'esportazione di dati da un flash disk USB, e si collega a un software per PC per generare documenti Word e stampare report di test in formato A4,mentre la micro stampante integrata consente la stampa in loco direttamente dal campo.
D5: Perché scegliere l'XHTX201D rispetto ai tester monofunzione convenzionali?
Consolida le prove di eccitazione, rapporto, curva di errore, carico, resistenza e ipotesi in un'unità robusta e portatile di peso inferiore a 23 kg.grafica automaticamente curve e grafici di errore e è conforme a GB1207 / GB1208, risparmiando tempo e costi sia nei test sul campo che in laboratorio.
