Identificatore di cavi XHSB505B

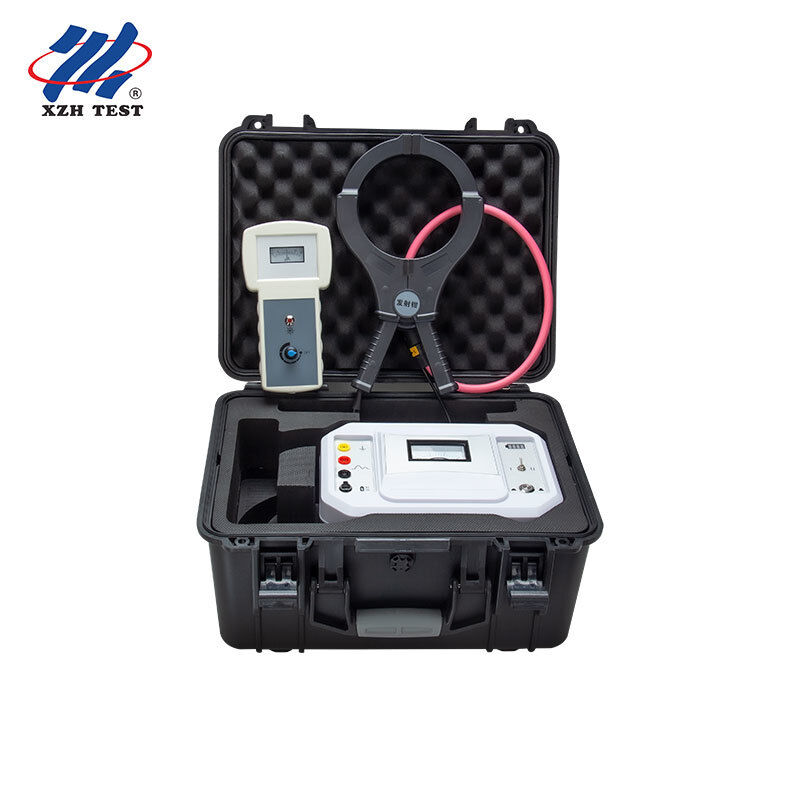

L'identificatore di cavi è appositamente progettato per ingegneri di cavi elettrici e operatori dell'industria elettrica per risolvere problemi di identificazione dei cavi. Il suo principio di funzionamento è che il trasmettitore emette segnali a impulsi regolari applicati al cavo da identificare, generando segnali indotti coerenti con il segnale trasmesso lungo il cavo. Il morsetto ricevente e il ricevitore convertono, rilevano e identificano il segnale, e osservando l'ampiezza, il numero di impulsi e la polarità visualizzati sul ricevitore, il cavo target può essere identificato tra più cavi nella trincea. Questo prodotto dispone sia della funzione di identificazione di cavi sotto tensione che di cavi disalimentati, soddisfacendo le molteplici esigenze di identificazione dei cavi nei cantieri di costruzione elettrica. È composto da un trasmettitore, un morsetto di trasmissione, un ricevitore e un morsetto di ricezione flessibile.
Applicazioni e pubblico di destinazione:Progettato per ingegneri di cavi elettrici e operatori dell'industria elettrica che necessitano di identificare cavi target in trincee, condotti e canaline multi-cavo durante lavori di costruzione, manutenzione e riparazione elettrica, supportando l'identificazione sia sotto tensione che disalimentata.
Caratteristiche principali
- Identificazione di cavi sotto tensione e disalimentati in un unico strumento, soddisfacendo molteplici requisiti di cantiere.
- Il trasmettitore emette segnali a impulsi da 800Hz con livello selezionabile I (145V) e livello II (240V), e corrente di uscita da 0 a 10A.
- Batteria al litio ricaricabile integrata di grande capacità (12.6V 5200mAh) con oltre 4 ore di lavoro continuo, protezione da cortocircuito, protezione da surriscaldamento e indicazione del livello della batteria.
- Design portatile con alloggiamento in ABS; l'ago dell'amperometro oscilla regolarmente e la spia di alimentazione lampeggia dinamicamente durante la trasmissione dei segnali.
- Morsetto di trasmissione con apertura della ganascia di φ105mm accoppia i segnali sul cavo target con indicazione di direzione; morsetto di ricezione flessibile (bobina di Rogowski) con diametro interno di circa 200mm adatto a cavi spessi o conduttori irregolari.
- Ricevitore con schermo LCD a colori da 3.2 pollici, microprocessore ad alta velocità e algoritmo preciso, che visualizza in tempo reale ampiezza del segnale, numero di impulsi, polarità e risultato del rilevamento.
- Funzione di calibrazione del segnale: quando ampiezza, numero di impulsi e polarità corrispondono, la barra di stato visualizza "Cavo Target"; altrimenti "Cavo Non Target".
- Regolazione del guadagno da 1 a 8 livelli, misurazione senza contatto, sicura e veloce.
Specifiche tecniche
Trasmettitore
| Parametro |
Specifiche |
| Funzione |
Emette segnale a impulsi speciale, indicazione stato di uscita, indicazione batteria, protezione da surriscaldamento, protezione da cortocircuito |
| Alimentazione |
Batteria al litio ricaricabile di grande capacità da 12.6V 5200mAh, oltre 4 ore di lavoro continuo |
| Modalità di uscita |
Collegamento diretto per identificazione disalimentata; accoppiamento tramite morsetto di trasmissione per identificazione sotto tensione |
| Frequenza di emissione |
Segnale a impulsi da 800Hz |
| Periodo di impulso |
2.75s per gruppo |
| Tensione di uscita |
Livello I: 145V; Livello II: 240V (±10%) |
| Corrente di uscita |
0 ~ 10A (media istantanea, ±10%) |
| Cavi di prova |
Cavi con clip a coccodrillo rossi e neri, 1.5m ciascuno |
| Dimensioni morsetto di trasmissione |
320 × 180 × 35 mm, ganascia φ105mm, cavo 3m |
| Dimensioni trasmettitore |
268 × 193 × 100 mm |
| Temperatura di lavoro |
-20 °C ~ 55 °C |
| Condizioni di stoccaggio |
-20 °C ~ 40 °C, ≤95% RH, senza condensa |
| Caricabatterie |
Caricabatterie DC da 12.6V 1A |
Ricevitore
| Parametro |
Specifiche |
| Funzione |
Identificazione cavi sotto tensione, identificazione cavi disalimentati |
| Alimentazione |
Batteria al litio ricaricabile da 7.4V 2200mAh, 5 ore di lavoro continuo |
| Display |
Schermo LCD a colori da 3.2 pollici |
| Calibrazione del segnale |
Calibra il segnale trasmesso; guadagno bloccato dopo la calibrazione, ricalibrare per cavi diversi |
| Riconoscimento della direzione |
Il morsetto di trasmissione, il morsetto di ricezione e il segnale caricato devono essere nella stessa direzione |
| Risultato identificazione |
Ampiezza, numero di impulsi e polarità mostrano "√" e la barra di stato visualizza "Cavo Target" |
| Intervallo di rilevamento |
Disalimentato: 0 Ω ~ 2.5kΩ; Sotto tensione: 0 Ω ~ 20 Ω |
| Regolazione del guadagno |
Regolabile da 1 a 8 livelli |
| Morsetto di ricezione flessibile |
Bobina di Rogowski, cavo circa 2m, diametro interno circa 200mm |
| Dimensioni ricevitore |
240 × 100 × 36 mm |
| Temperatura di lavoro |
-20 °C ~ 55 °C, inferiore all'80% RH |
| Caricabatterie |
Caricabatterie da 8.4V 1A |
FAQ
D1: Per chi è progettato questo identificatore di cavi?
È progettato per ingegneri di cavi elettrici e operatori dell'industria elettrica che necessitano di identificare cavi target in trincee, condotti e canaline multi-cavo durante lavori di costruzione, manutenzione e riparazione elettrica.
D2: Può identificare cavi sia sotto tensione che disalimentati?
Sì. Supporta sia l'identificazione di cavi sotto tensione (cavi armati a tre conduttori tramite accoppiamento del morsetto di trasmissione) che l'identificazione di cavi disalimentati (collegamento diretto), coprendo molteplici requisiti di cantiere.
D3: Quali sono le principali specifiche di uscita del trasmettitore?
Il trasmettitore emette segnali a impulsi da 800Hz con livello selezionabile I (145V) e livello II (240V), corrente di uscita da 0 a 10A, alimentato da una batteria ricaricabile da 12.6V 5200mAh per oltre 4 ore di lavoro continuo.
D4: Come conferma il cavo target?
Quando ampiezza, numero di impulsi e polarità corrispondono al segnale calibrato, il ricevitore mostra "√" per tutti e tre e visualizza "Cavo Target" sulla barra di stato; i cavi non target mostrano "×" e "Cavo Non Target".
D5: Cosa differenzia questo identificatore di cavi da un tester di cavi convenzionale?
Combina un morsetto di ricezione flessibile (bobina di Rogowski, diametro interno circa 200mm) per cavi spessi o irregolari, un metodo di rilevamento della direzione degli impulsi da 800Hz, una regolazione del guadagno da 1 a 8 livelli e un design portatile con alloggiamento in ABS con protezione da cortocircuito e surriscaldamento.
