Localisatore di guasti del cavo sepolto-XHHD530M
L'XHHD530M è uno strumento di rilevamento difetti di cavo sepolto di livello professionale progettato per le compagnie elettriche, i dipartimenti di radiodiffusione e telecomunicazioni, le strutture industriali,e le squadre di manutenzione dell'elettrificazione ruraleE' stato progettato per individuare i cavi sotterranei, comprese le linee blindate, e individuare con precisione i loro difetti con un minimo di scavo.
¢Suggerimento del prodotto
Lo strumento rileva la direzione del cavo, la posizione sotterranea precisa, la profondità di sepoltura approssimativa e vari tipi di difetti, tra cui difetti di perdite di terra e difetti del nucleo rotto.Si presta in modo affidabile in diverse condizioni di terreno campi di riso, strade di cemento, superfici di mattoni e pietre, strade asfaltate e persino cavi incorporati nelle pareti degli edifici.Anche i fili e i cavi impermeabili sopra terra possono essere testati utilizzando metodi di rilevamento appropriati.

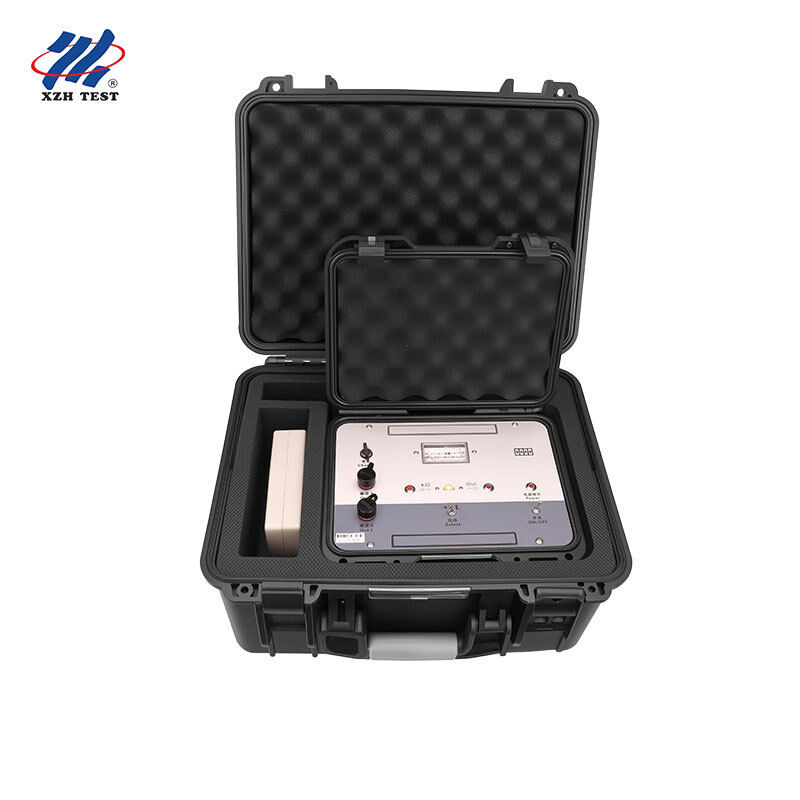

Il sistema comprende un trasmettitore di segnale, un ricevitore di segnale, una sonda, barre di inserimento e accessori di connessione.e esteticamente raffinatoLo strumento si distingue per la sua elevata sensibilità, la sua capacità di prevenzione delle interferenze grazie all'indicazione sincronizzata del misuratore acustico, il suo comodo funzionamento da un solo operatore e la sua rapidità,localizzazione accurata del punto di guasto.
¢ Caratteristiche chiave
Detezione a doppia modalità
Combina il metodo di induzione (raccolta del campo magnetico spaziale) e il metodo di inserimento (misurazione della differenza di potenziale di terra) in un unico strumento,che copre l'intero spettro di scenari di guasto dei cavi sepolti. |
Misurazione integrata di KΩ
La funzione integrata di misurazione della resistenza di isolamento sostituisce la necessità di un multimetro o megohmmetro separato per determinare direttamente la natura del guasto (fuga, core rotto,cortocircuito) prima di attivare il rilevamento. |
Ricevitore a doppia sensibilità
La commutazione ad alta/bassa sensibilità con l'indicazione visiva sincronizzata del misuratore acustico garantisce una chiara interpretazione del segnale sia in ambienti di segnale forte che debole. |
Portata 2 Terminale ad alta corrente
L'uscita di impulsi di picco dedicata da 1 a 5 A per il rilevamento di guasti di cortocircuito metallico aumenta l'efficacia riducendo al minimo il consumo di energia. |
Alta anti-interferenza
Il segnale ricevuto rimane chiaro e stabile anche quando opera direttamente sotto linee di trasmissione ad alta tensione da 220 kV, garantendo un rilevamento affidabile in ambienti di corridoio di alimentazione. |
Metodi di verifica multipla
Supporta più di 17 tecniche di rilevamento e verifica provate sul campo, tra cui simmetria laterale, intersezione trasversale, cerchio equipotenziale e verifica di tipo X per eliminare i punti falsi. |
Distanza di rilevamento estesa
È in grado di rilevare efficacemente difetti fino a 3 km di lunghezza di cavo con esperienza pratica sul campo superiore a 1-5 km a profondità di sepoltura di 2-3 metri. |
Progettazione portatile pronta al campo
Il kit completo pesa circa 5 kg in una custodia di trasporto robusta e può essere utilizzato da un singolo operatore con un tempo di installazione minimo. |
Specificativi tecnici
Trasmettitore
| Parametro |
Specificità |
| Forma del segnale di uscita |
Periodo di impulso 1,34 ± 0,15 ms, larghezza 0,2 ± 0,1 ms, periodo intermittente 1,8 ± 1 s |
| Voltaggio di uscita (intervallo alto) |
> 1000Vp-p |
| Voltaggio di uscita (intervallo medio) |
> 60Vp-p |
| Voltaggio di uscita (intervallo basso) |
> 30Vp-p |
| Terminal di uscita 2 |
Impulso di picco corrente di cortocircuito 1-5A |
| Potenza di impulso |
> 2,5 W (a carico a lungo raggio 80kΩ) |
| KΩ Misurazione |
0-∞ range ◄ controlla la continuità, la disconnessione, la miscelazione e la resistenza alle perdite di terra |
| Fornitore di energia |
8.4V batteria ricaricabile |
Ricevitore
| Parametro |
Specificità |
| Modulo di segnale ricevuto |
Periodo di impulso 1,36 ± 0,15 ms, larghezza 0,2 ± 0,1 ms, periodo intermittente 1,8 ± 1 s |
| Impostazioni di sensibilità |
Selezionabile alto / basso |
| Indicazione |
Metro analogo (± direzione) con uscita acustica sincronizzata |
| Fornitore di energia |
6V (4 x batteria AA) |
Performance di rilevamento
| Parametro |
Specificità |
| Accuratezza di errore di perdita (≤ 500kΩ) |
< 0,2 m (metodo di inserimento, lunghezza ≤ 3 km, profondità ≤ 2 m) |
| Accuratezza del guasto del nucleo rotto |
< 0,4 m (lunghezza ≤ 1 km, profondità ≤ 2 m, buon isolamento) |
| Distanze pratiche di rilevamento |
Può superare i 1-5 km a profondità di 2-3 m in condizioni di campo |
| Anti-interferenza |
Funzionamento affidabile sotto linee di trasmissione 220 kV |
| Condizioni di esercizio |
Temperatura ambiente da -15°C a +55°C; pressione atmosferica 86-108kPa |
¢Metodi di rilevamento
Metodo di induzioneLa sonda riceve il segnale del campo spaziale, e il segnale di impulso che viene trasmesso nel cavo crea un campo magnetico nello spazio circostante.che viene amplificato dal ricevitore sia nella deflessione acustica che nella deflessione visuale del metroCon il monitoraggio dell'intensità del suono e dell'ampiezza di oscillazione dell'ago, l'operatore determina la direzione del cavo, la zona di falla approssimativa, la posizione precisa sottoterra e la profondità di sepoltura di base.
Metodo di inserimentoQuando un segnale di impulso viene trasmesso in una linea sepolta, si forma un campo elettrico regolare sulla superficie del terreno sopra il percorso del cavo e il punto di guasto.Due barre di inserimento misurano la differenza di potenziale tra due punti in questo campo distribuitoIl ricevitore amplifica il segnale in deflessione del contatore visivo (direzione positiva/negativa) e uscita acustica.la posizione sotterranea precisa e il punto di guasto esatto sono determinati con precisione.
Lo strumento supporta più di 17 tecniche di verifica provate sul campo per eliminare i falsi positivi, tra cui: metodo di simmetria laterale, metodo di intersezione crociata, verifica del cerchio equipotenziale,Verifica del tipo X, Metodo di simmetria in avanti, Metodo di posizionamento a due tempi, Metodo a breve distanza e Metodo di umidificazione per superfici dure.
¢Lista degli imballaggi
| - No, no, no, no. |
Articolo |
- Qty. |
Commenti |
| 1 |
Trasmettitore |
1 |
Fonte di segnale con funzione di misurazione KΩ |
| 2 |
Ricevitore |
1 |
Doppia sensibilità con indicazione acustica |
| 3 |
Sonde |
1 |
Per il metodo di induzione di raccolta del campo magnetico spaziale |
| 4 |
Testa della sonda |
1 |
Punte di sostituzione della sonda |
| 5 |
Barre di inserimento (rosso e nero) |
2 |
Per la misurazione della differenza di potenziale del metodo di inserimento |
| 6 |
Linee di collegamento |
2 |
Cavi di segnalazione e di connessione a terra |
| 7 |
Caricabatterie |
1 |
per batterie di trasmettitori |
¢Domande frequenti
D: Qual è la differenza tra il metodo di induzione e il metodo di inserimento?
Il metodo di induzione utilizza una sonda per catturare il campo magnetico spaziale generato attorno al cavo elettrificato, ideale per tracciare rapidamente la direzione del cavo, stimare la profondità di sepoltura,e localizzando la zona di faglia approssimativaIl metodo di inserimento misura le differenze di potenziale della superficie del suolo attraverso due barre di inserimento, consentendo una precisa localizzazione del punto di guasto con una precisione < 0,2 m.forniscono un flusso di lavoro completo: induzione per la scansione grezza, inserimento per la verifica puntuale.
D: In che modo la funzione di misurazione KΩ integrata aiuta sul campo?
Prima di attivare il rilevamento, la funzione di misurazione KΩ consente all'operatore di misurare la resistenza di isolamento tra ciascun conduttore e la terra,che determina direttamente il tipo di guasto ̇ se si tratta di un guasto di terra a bassa resistenza (≤ 20kΩ), guasto di terra ad alta resistenza (20-500kΩ) o guasto di nucleo isolato rotto (> MΩ).Questo elimina la necessità di un multimetro separato o megohmmeter e garantisce il metodo di rilevamento corretto e impostazione di uscita trasmettitore dall'inizio.
D: L'XHHD530M è in grado di rilevare difetti sotto le superfici in cemento o asfalto?
Per le superfici dure come strade di cemento, asfalto, mattoni e pietra, lo strumento utilizza il metodo di umidificazionetessuto) per aumentare il contatto con il terrenoIl metodo di induzione funziona senza contatto con il terreno, consentendo una scansione iniziale sopra qualsiasi tipo di superficie.
D: Come gestisce lo strumento i segnali falsi e i punti di guasto fantasma?
L'XHHD530M supporta più di 17 metodi di verifica sviluppati da decenni di esperienza sul campo per eliminare i falsi positivi causati da giunzioni in T, angoli, incroci di linee sotterranee, tubi metallici,e profondità di sepoltura irregolariLa verifica incrociata multi-metodo garantisce che il punto di guasto identificato sia autentico prima dell'inizio dello scavo.
D: Qual è la massima gamma e profondità di rilevamento?
Lo strumento è indicato per il rilevamento di guasti fino a 3 km di lunghezza del cavo con una profondità di sepoltura di 2 m con precisione di posizionamento < 0,2 m.molti utenti riferiscono un rilevamento efficace oltre 5 km a profondità di 2-3 metri, a seconda della composizione del suolo e delle caratteristiche di resistenza alle falle.
D: L'XHHD530M può funzionare vicino a linee elettriche ad alta tensione?
Lo strumento è dotato di elevata capacità anti-interferenza ed è stato dimostrato sul campo di fornire una ricezione di segnale chiara e stabile anche quando opera direttamente sotto le linee di trasmissione 220 kV.L'indicazione del misuratore acustico sincronizzato fornisce una doppia conferma non influenzata dal rumore elettromagnetico.
D: Quale garanzia e supporto sono inclusi?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. certificato CE e ISO. Ogni kit include trasmettitore, ricevitore, sonda, barre di inserimento, cavi di connessione,caricatore, e manuale d'uso in una custodia di trasporto robusta.
Servizio post-vendita
Garanzia gratuita di 12 mesi per problemi di qualità del prodotto, manutenzione a vita e supporto tecnico. Certificato CE e ISO. Le richieste tecniche sono generalmente risposte entro 24 ore.La messa in servizio in loco e la formazione degli operatori sono disponibili su richiesta..
