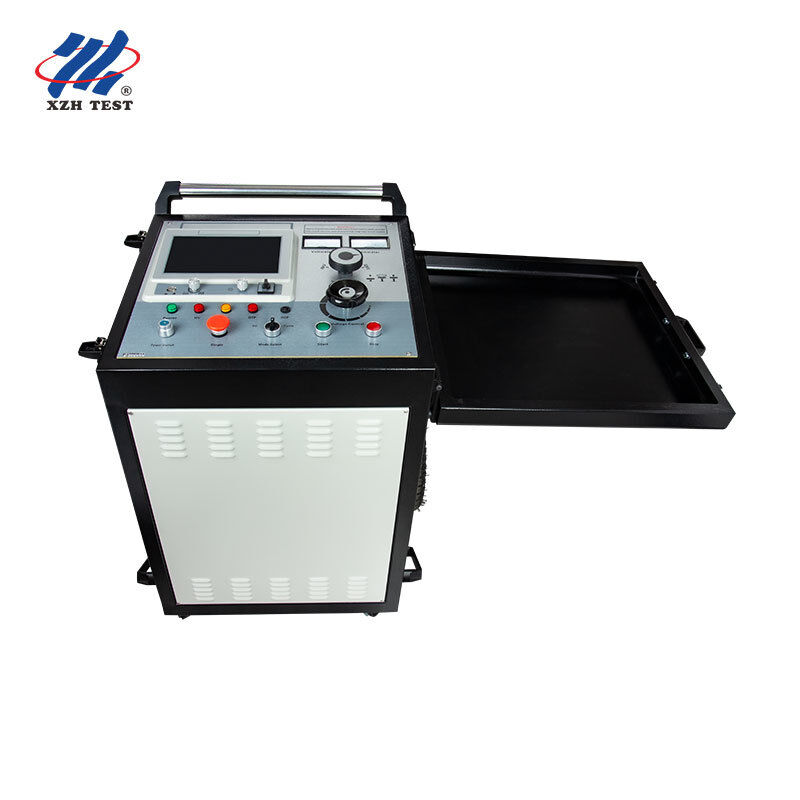

Sistema integrato di localizzazione dei guasti del cavo 32kV 2048J Tester TDR per il rilevamento dei cavi 35kV XHHV535-4TSB

Reti di distribuzione urbana

Flusso di lavoro completo per la localizzazione di guasti per cavi sotterranei da 35 kV in su:diagnosi del guasto tramite megohmmetro integrato → pre-localizzazione con TDR multi-impulso → localizzazione precisa con sincronizzazione acustico-magneticaTutto da un unico sistema di tram.

Impianti industriali e sottostazioni

DC resistono ai test di tensione dei trasformatori, dei commutatori e dei cavi durante la messa in servizio, oltre a una rapida risposta ai guasti quando gli alimentatori critici per la produzione vengono interrotti.La progettazione del carrello consente un rapido spostamento tra le stanze di cambio.

Sistemi ferroviari e della metropolitana

La posizione di guasto dei cavi di trasmissione e di trazione lungo i corridoi ferroviari.mentre il tester TDR alimentato a batteria funziona quando non è disponibile una rete elettrica alternata.

Fornitori di servizi di prova di terze parti

Il sistema all-in-one copre il 90% delle chiamate di servizio sul campo, pulsazione a bassa tensione per controlli rapidi, pulsazione multi-tempo 8 per difetti complessi ad alta resistenza e memorizzazione completa delle forme d'onda per la segnalazione dei clienti.

D: Che cosa rende il XHHV535-4TSB diverso da un generatore stand-alone?

Il 4TSB è un sistema completo di localizzazione dei guasti del cavo che combina un tester TDR touchscreen da 10,1 pollici con tecnologia multi-impulso e un generatore di impulsi HV da 32kV/2048J su un singolo carrello.A differenza dei generatori autonomi, gestisce l'intero flusso di lavoro “dalla diagnosi dei guasti (megohmmetro incorporato) alla pre-localizzazione (TDR) fino al posizionamento preciso “ senza bisogno di strumenti separati o di accoppiatori esterni.

D: Quando devo usare il metodo multi-impulso al posto del flashover standard ad alta tensione?

Il metodo multi-impulso a 8 volte è raccomandato per le falle ad alta resistenza e flashover in cui il flashover HV tradizionale produce forme d'onda complesse di oscillazione cosseno difficili da interpretare.Multi-impulso estende la durata dell'arco al punto di guasto e cattura 8 serie di forme d'onda contemporaneamente, che fornisce un'eco pulita simile a un corto circuito per una misurazione della distanza inequivocabile.

D: Il tester TDR può funzionare indipendentemente dal generatore HV?

Sì, il TDR ha una batteria al litio da 10,4Ah che permette di funzionare da solo per 5 ore e più, può essere utilizzato indipendentemente per test di impulsi a bassa tensione, misurazione della lunghezza del cavo,calibrazione della velocità dell'onda, e test di resistenza dell'isolamento (funzione megohmmetro) senza accendere il generatore HV.

D: Come scelgo il livello di tensione/condensatore giusto per il mio cavo?

Selezionare in base alla tensione nominale del cavo e al tipo di guasto: 8kV/64μF per i cavi a bassa tensione e i cavi a bassa resistenza che richiedono alta corrente; 16kV/16μF per i cavi a media tensione e i cavi a perdita generale;32 kV/4 μF per cavi a 35 kV e guasti flashover ad alta resistenza che richiedono una tensione di rottura massimaLa commutazione in tre fasi avviene tramite un singolo pulsante rotativo prima dell'accensione.

D: Qual è la garanzia e il supporto post-vendita?

La garanzia standard è di 12 mesi dalla consegna, che copre i difetti di fabbricazione, con assistenza tecnica e servizi di manutenzione per tutta la vita.Forniamo diagnosi a distanza.La maggior parte delle richieste riceve una risposta entro 24 ore.

D: Posso esportare le forme d'onda di prova per i rapporti dei clienti?

Il tester TDR memorizza le forme d'onda con i nomi dei caratteri cinesi a bordo, attraverso la connessione USB e il software PC incluso, puoi esportare i file di forma d'onda, eseguire analisi dettagliate,generare rapportiQuesto è particolarmente utile per i fornitori di servizi di test che devono documentare i risultati per i loro clienti.
