Localizzatore di guasti cavi acustico-magnetico digitale|XHDD503C+
Panoramica del prodotto
L'XHDD503C+ è un localizzatore di guasti cavi di precisione che utilizza la tecnologia di sincronizzazione acustico-magnetica per un'accurata localizzazione dei guasti nell'intervallo di misurazione approssimativa pre-localizzato. Lo strumento acquisisce e analizza la differenza di tempo acustica e magnetica generata dalla scarica d'impatto nel sito del guasto, combinando i principi di captazione delle vibrazioni e induzione elettromagnetica per fornire una precisione di localizzazione. Dotato di un display LCD touchscreen ad alta luminosità da 1,5 pollici (risoluzione 480x850, 350 nit), l'XHDD503C+ garantisce una chiara visibilità anche sotto la luce solare diretta durante le operazioni sul campo all'aperto.
Adatto per guasti a bassa resistenza, cortocircuito, circuito aperto, circuito interrotto, perdite ad alta resistenza e scariche a cascata su cavi di alimentazione, cavi coassiali e cavi a bassa tensione di vari livelli di tensione, sezioni trasversali e mezzi dielettrici. Conforme agli standard DL/T 849.2-2019 e GB/T 18268.1.
Caratteristiche principali
- Posizionamento sincrono acustico-magnetico con calcolo automatico della differenza di tempo
- LCD touchscreen ad alta luminosità da 1,5 pollici (480x850, 350 nit) — leggibile alla luce solare
- Regolazione automatica e manuale del guadagno/trigger per i canali acustici e magnetici
- Quattro modalità di filtro selezionabili: Passa Tutto, Passa Banda, Passa Basso e Passa Alto
- Riduzione del rumore di fondo BNR e riduzione del rumore di silenziamento per ambienti difficili sul campo
- Filtraggio a sovrapposizione di quinto ordine per una migliore chiarezza del segnale
- Indicazione di deviazione del percorso con prompt di avvicinamento al punto di guasto
- Sonda fissa digitale ad alta sensibilità, resistente al rumore e completamente digitale
- Sensori di segnale a isolamento fisico multistrato con grado di protezione impermeabile IP65
- Batteria al litio integrata ad alta capacità con oltre 8 ore di standby e caricabatterie rapido
- Design compatto e leggero — unità principale 0,82 kg, sonda 2,2 kg
Specifiche tecniche
| Metodo di posizionamento |
Sincronizzazione acustico-magnetica |
| Precisione di rilevamento |
Posizionamento: ≤ 0,1 m; Percorso: ≤ 0,5 m |
| Intervallo di rilevamento |
0,00 - 99,99 ms |
| Modalità filtro |
Passa Tutto (100Hz-1600Hz), Passa Banda (200Hz-600Hz), Passa Basso (100Hz-300Hz), Passa Alto (160Hz-1600Hz) |
| Metodo di filtraggio |
Filtro a sovrapposizione di quinto ordine |
| Guadagno canale |
8 Livelli (Suono e Magnetico); Soglia di trigger 0-99 Livelli |
| Uscita audio |
Guadagno 16 Livelli (0-112 dB), Impedenza 350Ω |
| Display |
LCD touchscreen da 1,5 pollici, 480x850, 350 nit |
| Grado di protezione impermeabile |
IP65 (Sensori a isolamento fisico multistrato) |
| Alimentazione |
Batteria 18650 da 3,7 V 3200 mAh x4 |
| Tempo di standby |
> 8 ore |
| Temperatura operativa |
-25°C a 65°C; RH ≤ 90% |
| Dimensioni cassa |
428L x 350W x 230H mm |
| Peso totale |
7,5 kg |
| Unità principale |
190L x 75W x 135H mm, 0,82 kg |
| Sonda |
200 Diametro x 130H mm, 2,2 kg |
| Conformità |
DL/T 849.2-2019 / GB/T 18268.1 |

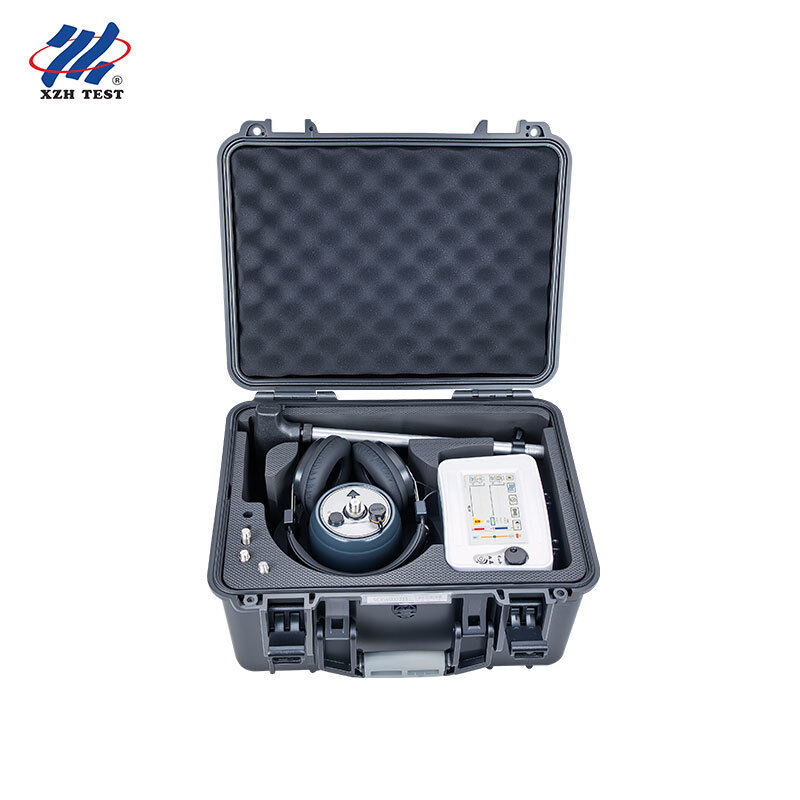

Lista di imballaggio
|
Elenco componenti dello strumento e diagramma
|
|
nome
|
quantità
|
Grafica
|
nome
|
quantità
|
Grafica
|
|
Localizzatore di guasti cavi
|
1
|
|
sonda
(Include asta di collegamento, base, picchetto di messa a terra , connettore sonda e connettore a disco )
|
1
|
|
|
Cavo di segnale schermato a 7 conduttori
|
1
|
|
|
caricabatterie
|
1
|
|
|
Cuffie
|
1
|
|
|
Multifunzionale
Chiave a fiore
|
1
|
|
Domande frequenti
D1: In che modo la sincronizzazione acustico-magnetica migliora l'accuratezza della localizzazione dei guasti?
Il metodo acustico-magnetico rileva simultaneamente il segnale elettromagnetico (che viaggia a velocità prossime a quella della luce) e il segnale acustico (che viaggia alla velocità del suono attraverso il terreno). Misurando la differenza di tempo tra questi due segnali, lo strumento calcola la distanza precisa dal punto di guasto con un'accuratezza entro 0,1 metri, eliminando le congetture dai metodi tradizionali basati solo sull'audio.
D2: Quale modalità filtro devo selezionare per le diverse condizioni sul campo?
Sono disponibili quattro modalità: Passa Tutto (100Hz-1600Hz) per uso generale con minima interferenza; Passa Banda (200Hz-600Hz) per un rifiuto bilanciato del rumore; Passa Basso (100Hz-300Hz) per terreni morbidi o sabbiosi dove le alte frequenze si attenuano rapidamente; Passa Alto (160Hz-1600Hz) per superfici stradali dure o in cemento vicine al punto di guasto dove domina il rumore di fondo a bassa frequenza.
D3: Quali tipi di guasti ai cavi può rilevare l'XHDD503C+?
L'XHDD503C+ è adatto per guasti a bassa resistenza, guasti di cortocircuito, guasti a circuito aperto (circuito interrotto), guasti di perdita ad alta resistenza e guasti a scarica a cascata su cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per illuminazione stradale e fili interrati di vari materiali, sezioni trasversali e mezzi dielettrici.
D4: Il grado di protezione IP65 è sufficiente per ambienti umidi e polverosi?
Sì. Il grado di protezione IP65 significa che lo strumento è completamente a tenuta di polvere e protetto contro getti d'acqua a bassa pressione da qualsiasi direzione. I sensori a isolamento fisico multistrato forniscono una protezione aggiuntiva per i componenti sensibili della sonda, rendendo l'XHDD503C+ affidabile in caso di pioggia, fango, polvere di cantiere e ambienti ad alta umidità.
D5: Quanto dura la batteria durante l'uso continuo sul campo?
Il pacco batteria agli ioni di litio 18650 da 3,7 V 3200 mAh integrato (4 celle) fornisce oltre 8 ore di funzionamento continuo in standby. Una carica completa richiede circa 4 ore con il caricabatterie rapido incluso. Lo strumento può essere utilizzato mentre è parzialmente carico senza danneggiare la batteria.
D6: L'XHDD503C+ può essere utilizzato da un singolo tecnico?
Assolutamente. Il peso totale del sistema è di 7,5 kg, con l'unità principale che pesa solo 0,82 kg e la sonda a 2,2 kg. Le dimensioni compatte e l'intuitiva interfaccia touchscreen consentono a un singolo operatore di trasportare, configurare ed eseguire la localizzazione dei guasti in modo indipendente nella maggior parte degli scenari sul campo.
D7: A quali standard è conforme l'XHDD503C+?
L'XHDD503C+ soddisfa i requisiti di posizionamento acustico-magnetico di DL/T 849.2-2019 (Condizioni tecniche generali per tester speciali per apparecchiature elettriche — Localizzatore di guasti cavi) e GB/T 18268.1 (Requisiti anti-interferenza per apparecchiature di prova utilizzate in siti industriali).
D8: Quali accessori sono inclusi con lo strumento?
Gli accessori standard includono l'unità principale, la sonda digitale con asta di collegamento e base a treppiede, il cavo di segnale schermato a 7 conduttori, le cuffie di monitoraggio professionali, il caricabatterie rapido, la chiave multifunzionale per il montaggio e una robusta custodia per il trasporto. Tutti gli articoli sono imballati nella custodia protettiva da 428L x 350W x 230H mm.
D9: L'XHDD503C+ può funzionare con qualsiasi generatore di impulsi ad alta tensione?
L'XHDD503C+ è compatibile con i generatori di impulsi ad alta tensione standard utilizzati per la pre-localizzazione dei guasti dei cavi. Richiede un ciclo di scarica periodico di 3-5 secondi per una misurazione ottimale della differenza di tempo acustico-magnetico. Per ottenere i migliori risultati, abbinarlo ai pre-localizzatori XHHD523L o XHHG521A di XZH TEST per un flusso di lavoro completo di ricerca guasti.
D10: Quale garanzia e supporto post-vendita viene fornito?
XZH TEST fornisce una garanzia standard sul prodotto che copre i difetti di fabbricazione. Sono inclusi manuali utente completi in inglese e il supporto tecnico remoto è disponibile per la guida operativa. La messa in servizio in loco e la formazione degli operatori possono essere organizzate per ordini in blocco. I pezzi di ricambio e gli accessori sono tenuti in magazzino per una rapida spedizione.
