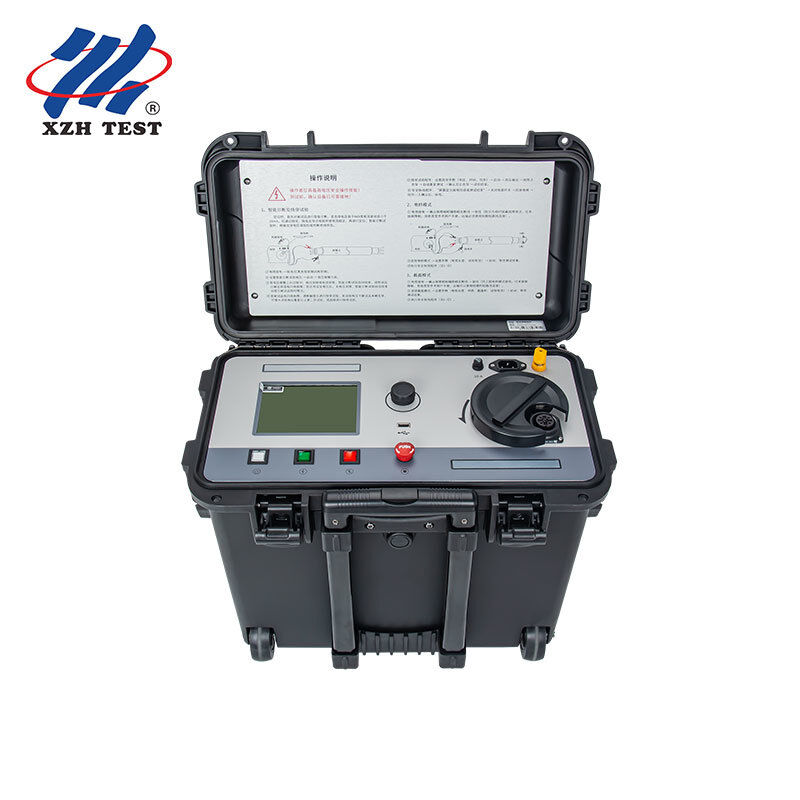

Localizzatore Digitale ad Alta Corrente per Ponti di Bruciatura 60kV 600mA per Cavi di Grande Sezione| XHSC-60Q

Il XHSC-60Q è un ponte digitale ad alta corrente per la bruciatura, ingegnerizzato specificamente per la rapida conversione di guasti da alta a bassa resistenza su cavi di alimentazione ad alta tensione di grande sezione e lunga distanza. Con un'uscita in modalità bruciatura di 60kV e una corrente di cortocircuito di 600mA — la più alta nella sua categoria — rompe in modo affidabile i canali di scarica carbonizzati nei cavi con isolamento in carta-olio e XLPE dove gli strumenti a corrente inferiore faticano a ottenere una conduzione stabile.

I guasti dei cavi ad alta resistenza — in particolare nei cavi lunghi con conduttori di grandi dimensioni — presentano un percorso di scarica ad alta impedenza. Un strumento di bruciatura con solo 100–200mA di corrente di cortocircuito spesso richiede cicli ripetuti per carbonizzare e stabilizzare il canale di guasto e, in alcuni casi, non riesce a raggiungere una resistenza sufficientemente bassa per una misurazione accurata del ponte. L'uscita da 600mA dell'XHSC-60Q eroga un'energia proporzionalmente maggiore nel punto di guasto, accelerando la transizione da un arco instabile ad alta resistenza a un percorso di conduzione stabile a bassa resistenza.

Una volta che il guasto è condizionato, il modulo ponte intelligente integrato prende il sopravvento. Operando a 0–4kV con la stessa capacità di corrente di 600mA, eroga una corrente di prova sufficiente attraverso il guasto ora a bassa resistenza per garantire misurazioni di rapporto pulite e ripetibili — critiche per ottenere l'accuratezza di posizionamento specificata di ±(0.2%·L+1)m.

• Passo 1 — Test di Tenuta HV: Applicare una tensione DC gradualmente crescente utilizzando la modalità burn-through per verificare le condizioni dell'isolamento e confermare che il guasto sia ancora presente
• Passo 2 — Burn-Through: Erogare 60kV/600mA nel punto di guasto. Monitorare i misuratori di tensione e corrente — mentre il guasto si carbonizza, la tensione scende e la corrente si stabilizza, indicando una conversione riuscita a bassa resistenza
• Passo 3 — Pre-localizzazione del Ponte: Ruotare il selettore del piatto girevole in modalità ponte. Collegare il cavo di misurazione schermato a quattro fili. Utilizzare la manopola dell'encoder rotativo sul display TFT da 3,5 pollici per selezionare il metodo del ponte, della sezione trasversale o del confronto di tensione in base ai dati del cavo disponibili
• Passo 4 — Localizzazione Precisa: Con il guasto pre-localizzato, distribuire la localizzazione acustico-magnetica (strumento separato) alla distanza indicata per la conferma finale dello scavo

• Guasti di isolamento ad alta resistenza su cavi di trasmissione XLPE da 33kV–220kV (fino a 2.500mm² di sezione trasversale del conduttore)
• Guasti di cavi carta-olio (PILC) dove l'infiltrazione di umidità ha creato percorsi di scarica instabili e ad alta impedenza
• Guasti di guaina del cavo su lunghi circuiti HV interconnessi che richiedono la bruciatura simultanea di molteplici discontinuità della guaina
• Localizzazione guasti pre-commissionamento su cavi appena installati dove danni di costruzione hanno creato difetti latenti ad alta resistenza

L'XHSC-60Q incorpora una doppia protezione da sovraccarico e cortocircuito con adattamento di impedenza ad autoranging. Un pulsante a fungo di abilitazione alta tensione fornisce lo spegnimento di emergenza. La manopola di regolazione dell'alta tensione è interbloccata con l'interruttore HV — l'aumento di tensione è possibile solo quando la manopola viene riportata a zero e l'indicatore di modalità conferma la selezione del ponte o della bruciatura. Tutte le operazioni vengono condotte tramite un encoder rotativo isolato a potenziale di terra, con il display LCD e l'elettronica del ponte flottanti ad alto potenziale per l'accuratezza della misurazione mentre l'operatore rimane completamente isolato.
