XHSC-60Q Localizzatore di Guasti Cavi Digitale Integrato Burn Through Bridge 60kV 600mA con Capacità HV GIS

Il XHSC-60Q è un ponte digitale integrato per bruciatura che combina bruciatura ad alta tensione (60kV, 600mA) e pre-localizzazione intelligente dei guasti tramite ponte in un'unica valigetta portatile con maniglia a scomparsa. Progettato appositamente per team di assistenza sul campo che necessitano di un rapido dispiegamento su sistemi di cavi complessi, incluse reti ad alta tensione terminate GIS e interconnesse, senza l'onere logistico di strumenti separati.

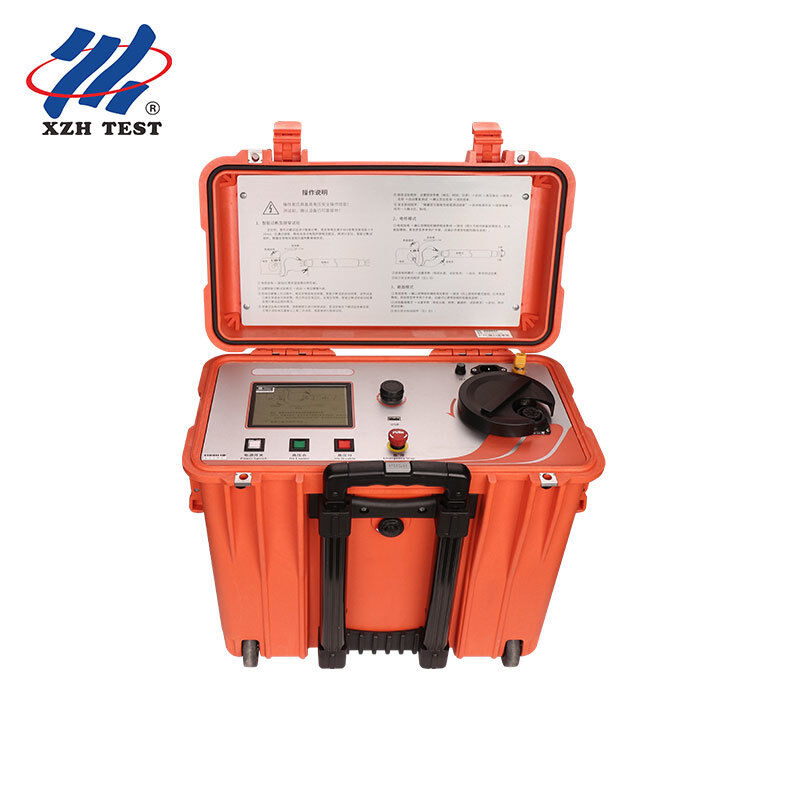

L'XHSC-60Q alloggia la sua sorgente di corrente costante ad alta tensione, il modulo di rilevamento del ponte e il display LCD TFT da 3,5 pollici all'interno di una robusta valigetta con maniglia a scomparsa, classificata per il trasporto sul campo. L'intero sistema pesa solo 29 kg, consentendo il dispiegamento da parte di un singolo operatore dal veicolo al punto di prova. Un selettore a rotazione consente di passare senza soluzione di continuità tra le modalità di bruciatura e ponte, senza necessità di ricollegare i cavi.

Il modulo ponte intelligente supporta tre algoritmi di posizionamento:

• Metodo Ponte: Richiede lunghezza del cavo nota e cavo ausiliario a sezione uguale con cortocircuito all'estremità lontana a bassa resistenza
• Metodo Sezione Trasversale: Utilizza dati noti di area di sezione trasversale e materiale – ideale quando la lunghezza del cavo ausiliario è diversa
• Metodo Confronto Tensione: Determina la distanza del guasto tramite calcolo percentuale da due configurazioni di cablaggio – adatto quando è nota solo la lunghezza del cavo

Tutti i metodi operano tramite il display LCD sul lato ad alta potenziale con controllo rotativo a potenziale di terra – nessun contatto fisico con la sezione ad alta tensione durante il funzionamento.

• Pre-localizzazione guasti isolamento cavi HV su circuiti terminati GIS senza rimuovere apparecchiature GIS
• Localizzazione guasti guaina sistemi cavi interconnessi senza cortocircuitare i collegamenti di interconnessione
• Bruciatura guasti ad alta resistenza su cavi di trasmissione e distribuzione di grande sezione e lunga distanza
• Test di verifica della tensione di tenuta DC
• Localizzazione cavi corti e guasti di prossimità dove i metodi di riflessione d'onda presentano zone cieche

A differenza delle configurazioni convenzionali a due strumenti, il design integrato riduce la logistica sul campo, elimina i problemi di compatibilità tra unità separate e fornisce un'interfaccia utente coerente in entrambe le modalità operative. La misurazione della resistenza a quattro fili (Kelvin) con cavo schermato elimina gli errori di resistenza dei conduttori, mentre lo strato di schermatura intrecciato in rame garantisce la sicurezza dell'operatore tramite un affidabile collegamento di terra.
