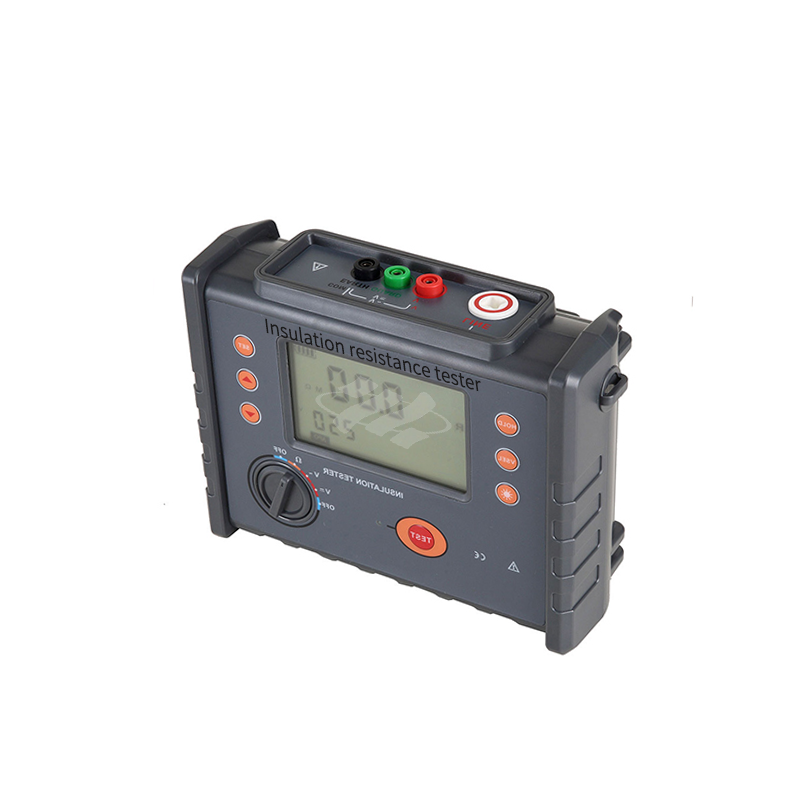

Tester Megger digitale di precisione per l'ispezione dell'isolamento del trasformatore

Il tester di resistenza di isolamento—noto anche come megohmetro, tester di resistenza di isolamento ad alta tensione, ecc.—viene utilizzato per misurare la resistenza di isolamento.

La misurazione della resistenza di isolamento utilizza un generatore di tensione per generare una tensione (V), che viene applicata attraverso il resistore in prova. Misurando la corrente (I) che scorre attraverso il resistore, il valore di resistenza (R) viene calcolato utilizzando la formula R = V/I.

• In tutte le circostanze, è necessario prestare particolare attenzione alla sicurezza durante l'uso di questo strumento.
• Questo strumento è stato progettato, prodotto e testato in conformità con le specifiche di sicurezza IEC 61010.
• Durante le misurazioni, non utilizzare generatori di segnali ad alta frequenza—come telefoni cellulari—in prossimità dello strumento, poiché ciò potrebbe introdurre errori di misurazione.
• Prestare particolare attenzione al testo e ai simboli visualizzati sulle etichette apposte sull'involucro dello strumento.
• Prima dell'uso, verificare che lo strumento e i suoi accessori siano in buone condizioni; in particolare, assicurarsi che l'isolamento dello strumento e dei cavi di prova sia intatto, senza conduttori scoperti o fili rotti, prima di procedere con le misurazioni.
• Durante il processo di misurazione, evitare rigorosamente di toccare conduttori scoperti o il circuito attualmente in prova.
• Assicurarsi che le spine di connessione dei cavi di prova siano inserite saldamente nelle porte corrispondenti dello strumento.
• Non eseguire misurazioni in ambienti infiammabili, poiché le scintille generate durante il funzionamento potrebbero innescare un'esplosione.
• Se l'involucro dello strumento o i cavi di prova si danneggiano—esponendo componenti metallici interni—mentre l'unità è in uso, interrompere immediatamente l'operazione.
• Non lasciare o conservare lo strumento per lunghi periodi in ambienti caratterizzati da alte temperature, alta umidità, condensa o luce solare diretta.
• Quando si sostituiscono le batterie dello strumento, assicurarsi che i cavi di prova siano stati scollegati dall'unità e che lo strumento sia spento.
• Se lo strumento visualizza il simbolo "Tensione batteria bassa", ricaricare immediatamente l'unità; in caso contrario, potrebbero verificarsi imprecisioni nella misurazione.
• Evitare rigorosamente di eseguire operazioni di ricarica o trasmissione dati mentre una misurazione è in corso.
