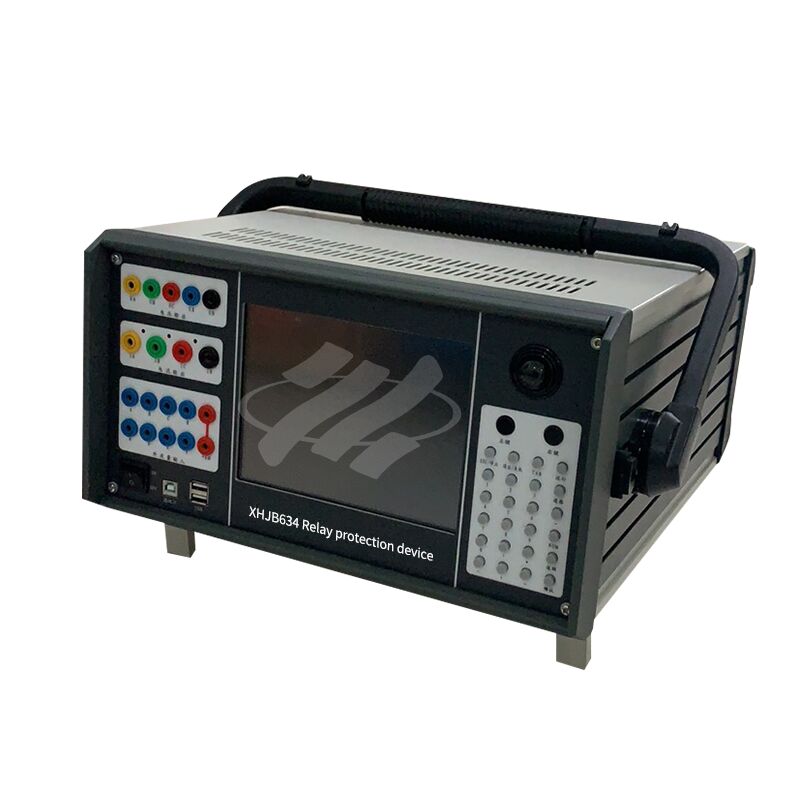

XHJB634 Microcomputer Relay Protection Calibrator è uno strumento compatto di prova per la protezione dei relè basato su microcomputer che adotta la tecnologia microelettronica.Conformità alla norma DL/T624-2010 per dispositivi di prova di protezione del relè per microcomputer, viene aggiornato analizzando i pro e i contro dei prodotti convenzionali simili.
PC industriale ad alte prestazioni e DSP ad alta velocità integrato con modulo DAC a 16 bit, schermo LCD da 8,4 pollici e tastiera incorporata.Il dispositivo può essere utilizzato indipendentemente o con una connessione al computer portatile, con funzioni robuste, piccole dimensioni e una precisione superiore.
Parametri tecnici
★ Fonte di corrente alternata: singola fase: 3×40A Tre fasi: 120A Potenza: ≥450VA/fase
★ Tempo di uscita: 010A continuo, 1020A ≥ 60 secondi, > 20A ≥ 10 secondi
★ Fonte di tensione CA: singola fase: 4×120V Potenza: ≥60VA/fase
★ Fonte di corrente continua: singola fase: -10A+10A Potenza massima di uscita: ≥200VA
★ Fonte di tensione continua: singola fase: -150V+150V Potenza massima di uscita: ≥100VA
★ angolo della sorgente CA: angolo di fase: 0° ≈ 360° precisione: ± 0,2°
★ Frequenza della sorgente CA: Frequenza: 1 ‰ 2000Hz Risoluzione della frequenza: 1mHz
★ Uscita armonica: in grado di produrre armoniche di qualsiasi ampiezza dal 2° al 40° ordine
★ Sincronizzazione: sincronizzazione di tensione e corrente ≤ 10μS
★ Input: 8 canali compatibili con contatti attivi da 15V a 250V, identifica automaticamente la polarità del contatto attivo
★ Precisione di cronometraggio: ≤ 1 ms quando inferiore a 1 s
★ Uscita: 4 coppie di contatti secchi di interruttore programmabile, capacità: AC/DC 250V, 0,5A
★ Fornitura di corrente: 220V±10% 50Hz±10%
Durante il test, la tensione viene testata punto per punto all'interno di questo intervallo.Il valore della tensione aumenta gradualmente dal valore iniziale fino a raggiungere un certo valoreQuesto valore è il valore limite di blocco a bassa tensione.
Poiché il dispositivo è bloccato quando la tensione è inferiore al valore di blocco, il valore di variazione iniziale deve generalmente essere fissato al di sotto del valore di blocco impostato dal dispositivo,e il valore di modifica finale deve essere impostato al di sopra del valore di blocco impostato dal dispositivoIn altre parole, la prova passa dal dispositivo non funzionante al funzionante, misurando così il valore di blocco a bassa tensione del dispositivo.
