Tester di funzionamento contatore scaricatore di sovratensione | XHJS401
Il tester di funzionamento del contatore scaricatore di sovratensione XHJS401 è stato sviluppato appositamente dal nostro staff tecnico per soddisfare i requisiti specifici degli utenti di energia per il test in loco dei contatori di scarica dei parafulmini. Vanta un aspetto elegante ed è comodo da trasportare e utilizzare, rendendolo un sostituto ideale per i vecchi e pesanti strumenti di test e i metodi di test inefficienti.

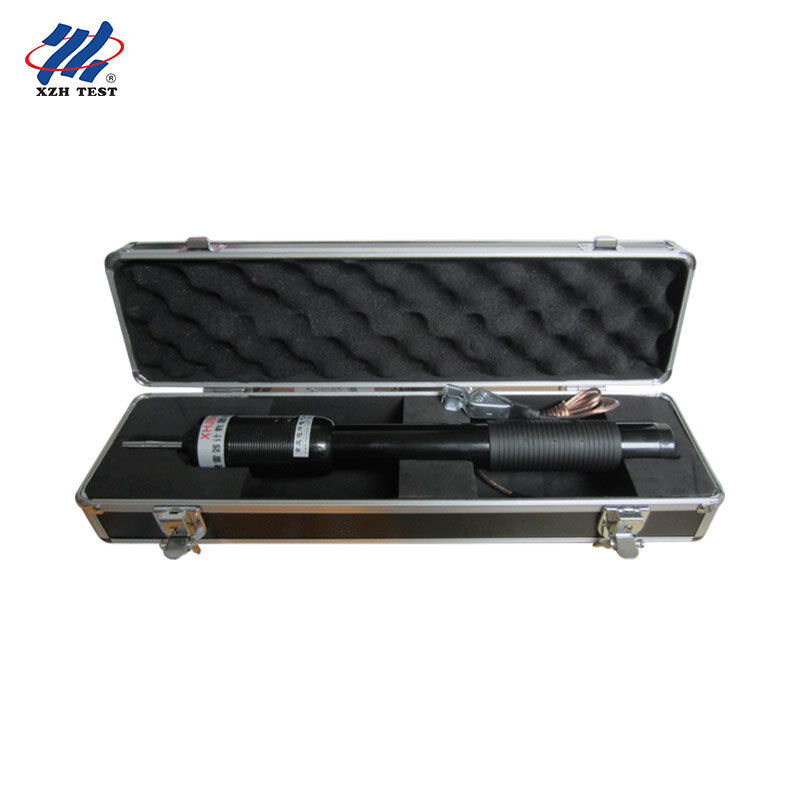

Il tester emette un impulso ad alta tensione di 800 ~ 1000 V per simulare una scarica di fulmine, verificando che il contatore dello scaricatore funzioni e registri correttamente. Con un corpo compatto di soli φ36×375 mm e un peso totale di 780 g, lo strumento può essere tenuto in una mano durante i test in quota, e l'asta conduttiva telescopica sulla testa può essere estesa per adattarsi all'altezza di installazione del contatore.
Alimentato da quattro batterie di dimensioni 1 (DC 6V), l'XHJS401 supporta più di 2000 test di scarica per set di batterie. Le spie luminose verdi e rosse indicano gli stati di carica e pronto, e il risultato del test viene giudicato direttamente dalla registrazione del contatore, fornendo un verdetto istantaneo e intuitivo senza cablaggi complessi o attrezzature ausiliarie pesanti.
Applicazioni e pubblico di destinazione: Progettato per team di manutenzione di sottostazioni che eseguono test preventivi elettrici, istituti di test di protezione contro i fulmini (centri di protezione contro i fulmini meteorologici e organismi di ispezione di terze parti), equipaggi di operatività e ispezione di linee di trasmissione che controllano gli scaricatori di linea, reparti di controllo qualità dei produttori di scaricatori di ossido di zinco, ispezione di protezione contro i fulmini di stazioni di servizio e siti chimici pericolosi, e team di test elettrici di turbine a gas e stazioni di energia distribuita.
Specifiche chiave
| Parametro |
Specifiche |
| Tensione di uscita |
800 ~ 1000V |
| Dimensioni corpo principale |
φ36 × 375 mm |
| Dimensioni testa |
φ50 × 100 mm |
| Peso |
780 g |
| Alimentazione |
DC 6V (quattro batterie di dimensioni 1) |
| Durata batteria |
Più di 2000 test di scarica per set di batterie |
| Tempo di ricarica |
Circa 3-5 secondi prima che si illumini la spia rossa di pronto |
| Indicatori |
Spia verde di accensione, spia rossa di pronto |
| Asta conduttiva |
Telescopica, lunghezza regolabile per adattarsi all'altezza di installazione del contatore |
| Messa a terra |
Cavo di terra posteriore per scarica sicura dopo il test |
Caratteristiche del prodotto
Design compatto a penna da 780 g con asta conduttiva telescopica, funzionamento con una mano in quota
Uscita impulso ad alta tensione 800 ~ 1000V per attivare in modo affidabile i contatori degli scaricatori per la verifica
Test ripetuti senza spegnimento, migliorando notevolmente l'efficienza dell'ispezione in loco
Le spie verdi e rosse indicano chiaramente lo stato di accensione e di pronto alla carica
Più di 2000 test di scarica per set di batterie, basso costo di manutenzione
Funzionamento semplice, sostituto ideale per vecchi tester pesanti e metodi di test inefficienti
Perché i contatori degli scaricatori devono essere testati
Il contatore di scarica è l'unico indicatore visibile del funzionamento di uno scaricatore di sovratensione. Quando si verifica un fulmine o una sovratensione, il contatore registra l'azione di scarica; senza un contatore funzionante, il personale di manutenzione non può sapere se lo scaricatore ha assorbito energia e se le sue prestazioni sono degradate.
| Situazione |
Rischio |
Soluzione XHJS401 |
| Contatore bloccato o inceppato |
Le azioni di scarica dello scaricatore non vengono registrate, i guasti nascosti non possono essere trovati in tempo |
Iniettare un impulso di 800-1000V per verificare il normale funzionamento del meccanismo del contatore |
| Contatore danneggiato da fulmine |
I record vengono persi e le condizioni dello scaricatore sono sconosciute |
Un rapido controllo in loco conferma se il contatore necessita di sostituzione |
| Test preventivo prima della stagione dei temporali |
Gli scaricatori non testati potrebbero guastarsi al prossimo fulmine |
Test di funzionamento del contatore di routine secondo le normative sui test preventivi DL/T 596 |
| Accettazione nuova installazione |
Errori di cablaggio del contatore non rilevati |
Il test di accettazione verifica che il contatore risponda a una scarica simulata |
Passaggi operativi
Inserire il cavo di terra nel terminale dello strumento e stabilire una connessione solida
Regolare la lunghezza dell'asta conduttiva telescopica sulla testa per adattarla all'altezza del contatore
Ruotare l'interruttore di accensione di 90 gradi in qualsiasi direzione fino a sentire un "click" per accendere l'alimentazione; la spia verde si accende
Attendere che si illumini la spia rossa (circa 3-5 secondi), indicando che lo strumento è pronto
Toccare l'asta conduttiva telescopica sul campione di prova per iniziare il test del contatore dello scaricatore
Sono consentiti test ripetuti senza spegnere l'alimentazione, ma l'asta conduttiva deve essere separata dal campione di prova ogni volta che si carica
Al termine del test, spegnere prima l'alimentazione, quindi scaricare l'asta conduttiva della testa sul cavo di terra prima di riporre lo strumento
Avvertenze di sicurezza
Collegare sempre saldamente il cavo di terra prima dell'uso e scaricare la testa sul cavo di terra dopo il test prima di riporre lo strumento
Non toccare l'asta conduttiva o il campione di prova durante il periodo di carica
Se la batteria è scarica, il tempo di ricarica si allungherà; sostituire le batterie tempestivamente
Mantenere lo strumento asciutto ed evitare impatti violenti durante il trasporto e lo stoccaggio
Utilizzare lo strumento solo per il test di funzionamento del contatore dello scaricatore come previsto
FAQ
D1: A cosa serve il tester di funzionamento del contatore scaricatore XHJS401?
Viene utilizzato per testare se il contatore di scarica di uno scaricatore di sovratensione funziona correttamente. Il tester inietta un impulso ad alta tensione di 800 ~ 1000 V per simulare una scarica e, se il contatore conta, il meccanismo del contatore è verificato come funzionante.
D2: Come faccio a sapere se il contatore dello scaricatore funziona?
Dopo che la spia rossa di pronto si è illuminata, toccare l'asta conduttiva sul terminale del contatore. Se il contatore avanza di un conteggio, il contatore funziona correttamente; se non conta, il contatore potrebbe essere bloccato o danneggiato e necessita di riparazione o sostituzione.
D3: Quanto tempo richiede un test?
Lo strumento è pronto circa 3-5 secondi dopo l'accensione. Ogni test di scarica richiede solo pochi secondi e sono consentiti test ripetuti senza spegnere l'alimentazione, quindi un intero banco di scaricatori può essere controllato rapidamente.
D4: Quanti test possono supportare le batterie?
Quattro batterie di dimensioni 1 (DC 6V) supportano più di 2000 test di scarica. Quando la batteria è scarica, il tempo di ricarica si allungherà e le batterie dovrebbero essere sostituite tempestivamente.
D5: È sicuro testare in quota?
Sì. Il design a penna da 780 g e l'asta conduttiva telescopica consentono il funzionamento con una mano all'altezza di installazione del contatore. Collegare sempre il cavo di terra posteriore prima dell'uso e scaricare la testa sul cavo di terra dopo il test prima di riporre lo strumento.
Ogni XHJS401 viene consegnato con il corpo del tester, il cavo di terra e il manuale operativo, ed è coperto da una garanzia gratuita di un anno e da un servizio tecnico a vita. Per ordini, formazione e supporto post-vendita, si prega di contattare il nostro team di vendita.
