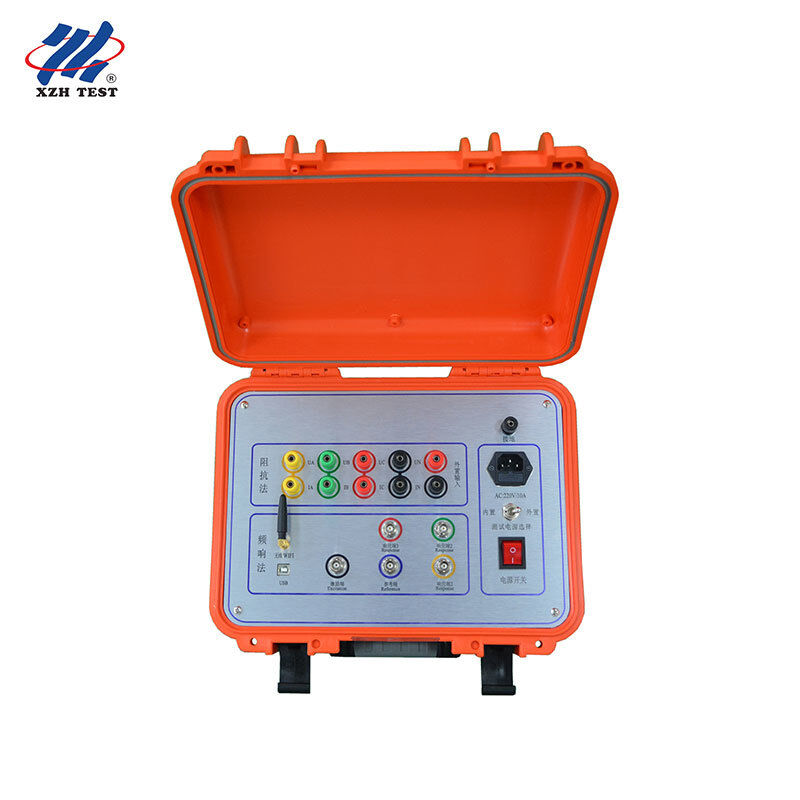

XHBX1502 cambiatore di resistenza al cambiamento di formaUn strumento di diagnosi connesso a USB, che utilizza il metodo di analisi della risposta di frequenza (FRA) e il metodo di resistenza elettrica per rilevare i guasti dell'unità di circuito interno del variatore di tensione da 63 kV a 500 kV, e ha una funzione di analisi automatica e di produzione di rapporti di voce.
riassunto
XHBX1502 misura i parametri delle caratteristiche del gruppo interno del variatore di pressione e utilizza il metodo FRA (Frequency Response Analysis) che è una tecnologia di rilevamento dei guasti interni senza danni per effettuare un giudizio accurato sui guasti interni del variatore.
Una volta che il trasformatore è stato progettato e fabbricato, il suo filo e la sua struttura interna sono stati fissati, quindi anche la risposta di frequenza di ogni filo è stata fissata, mantenendo la comparabilità tra le tre fasi. Tuttavia, l'intervallo o il cortocampo di interfase nel processo di prova, l'urto nel processo di trasporto e la forza elettromagnetica nel processo di trasporto possono causare variazioni nei parametri di distribuzione del girato, modificando così la risposta di frequenza originale (variazioni di valore di amplitudine e deviazioni dei punti di oscillazione).
Lo strumento è composto da un computer portatile e da un sistema di misurazione ad alta precisione basato su una singola fetta.
Principali caratteristiche
Utilizzato per raccogliere e controllareUn microprocessore ad alta velocità e altamente integrato.
notebook computer e strumentoComunicazione USB.
DDS Tecnologia di scansione ad alta velocitàAiuta a diagnosticare con precisione i difetti del gruppo circolare, ad esempio la variazione di forma, il gonfiore, il spostamento di posizione, l'inclinazione, la variazione di cortocampo e il cortocampo di contatto.
高速双通道 16 位 A/D 采样(cambiamento della forma dell'onda evidente durante la commutazione della commutazione).
amplitudine di uscita del segnale programmabile, il valore massimo massimo è di ± 10 V.
Sistema di doppia misurazioneLa misurazione con scansione lineare e la misurazione con scansione a segmenti sono compatibili con due tipi di misurazione interna.
Sistema di analisi dei dati automatici, ha una funzione di confronto di somiglianza a tre fasi orizzontali (A/B/C) e di confronto di forma verticale (AA,BB,CC).
Automaticamente generatoWorddocumento elettronico,Per salvare e stampare.
阻抗 ((elettricità) 抗法: bassa pressione lato cortocampo, alta pressione lato connessione una volta, applicabile a tutte le tre fasi, e calcola automaticamente ogni fase cortocampo resistenza.
Un strumento con due metodi di misura: FRA e resistenza elettrica
XHBX1502 sostenere il cambiatore di pressione specificato dallo standard elettrico cinese in due modi:
| metodo |
Principi |
标准符合要求 (standard è conforme ai requisiti) |
关键输出 |
| frequency response analysis (FRA) (Analisi della frequenza di risposta) |
Comparare le frequenze di ogni fase del gruppo con i dati storici |
DL/T911-2004 |
Similarità (da molto buona a molto cattiva) e grado di variazione (normale, leggero, medio, grave) |
| 电抗/阻抗法 |
√ misurare la resistenza a bassa pressione di ciascuna fase, e confrontare il valore di resistenza di ciascuna fase con il valore della targa. |
DL/T1093-2008 |
Ogni fase di resistenza e di confronto. |
Il sistema di analisi automatica riporta la somiglianza dei tre campi orizzontali (conformità molto buona, buona, cattiva, cattiva) e verticale (somiglianza del gruppo di contorno) e può esportare i risultati come documento di Word.
frequenza di risposta 技术规格 2.1 modalità di scansione e 2.2 altri parametri tecnologici
| Modello di scansione |
Scansione lineare e scansione a segmenti |
| 线性扫描范围 |
Frequenza: 10Hz 10MHz, 40000 punti; risoluzione:00,25 kHz / 0,5 kHz / 1 kHz |
| Segmento di scansione |
0.5kHz 1MHz,2000 个点 ((0.5 10kHz,10 100kHz,100 500kHz,500 1000kHz) |
| 振幅范围 |
-120 dB ± +20 dB |
| 幅度 precisione |
0.1 dB |
| accuratezza della frequenza di scansione |
00,005% |
| resistenza all' ingresso del segnale |
1MΩ |
| 信号输出阻抗 resistenza alla trasmissione del segnale |
50Ω |
| bandwidth di uscita del segnale |
± 20V |
| 同相重复性 |
990,9% |
| temperatura di lavoro |
-10°C a +40°C |
| temperatura di stoccaggio |
-20°C a +70°C |
| Umidità relativa |
< 90%, non congelante |
电抗 ((阻抗) 法?? 技术规范
| accuratezza di misura |
电压等级 0.2;电流等级 0.2 |
| 阻抗范围 |
0 100% |
| gamma di misurazione della tensione elettrica |
交流电 25V 500V |
| attuale di misurazione |
交流电 0.1A 10A |
| umidità di lavoro |
0 ️ 80% |
| 同相重复性 |
990,9% |
resistenza elettrica utilizza il metodo di misurazione a tre fasi e a una sola fase: basta collegare a bassa pressione il lato cortocampo, a alta pressione il lato cortocampo contemporaneamente, una misurazione è automatico calcolabile resistenza a cortocampo di ogni fase. Il dispositivo può essere utilizzato come fonte di alimentazione interna a 220 V o esterna.
Qual è il momento di effettuare il test?
Manual in citazione della normativa elettrica cinese raccomanda di effettuare una prova di variazione di gruppo circolare nelle seguenti circostanze:
entrega e inchiesta prima¥ 110 kV e superiore il variatore deve essere sottoposto a prova di resistenza a bassa pressione a corto raggio o a prova di variazione di gruppo FRA, per conservare la registrazione originale.
发生近距离短路(ad esempio cortocircuito di inserzione o cortocircuito a distanza ravvicinata) dopo, deve essere testato e confrontato con il record originale, in combinazione con altri test elettrici post-impatto, e quindi può essere riutilizzato il trasformatore.
定期测试Il cambio di pressione in normale funzionamento deve essere testato almeno una volta ogni sei anni.
适用人群
L'utente obiettivo dell'XHBX1502 è il team responsabile della valutazione dello stato interno dei grandi trasformatori:
fabbricanti di apparecchi elettrici effettuare test di circuito circolare in fabbrica e prima della consegna, per stabilire un record di riferimento.
电网运行维护单位对变压器进行常规和短路后状态检查. 变压器进行常规和短路后状态检查.
变压器大修和维修车间 (cambiatore di pressione)Prima di decidere se effettuare la manutenzione, si valuta la circostanza di alterazione del gruppo.
Electricity Science Research Institute e la società di controllo提供63kV-500kV di cambiatore di pressione servizi di diagnosi di terze parti.
Può essere utilizzato tramite un computer portatile connesso USB, eseguire automaticamente l'analisi in tre fasi e l'esportazione di Word Report, progettato per l'uso sul posto e in fabbrica.
常见问题答
XHBX1502 applicabile a quali gradi di tensione del trasformatore?
E' stato progettato per la verifica dei guasti alla struttura interna di un variatore di corrente da 63 a 500 kV.
Quali metodi di prova supporta?
Esso supporta metodi di analisi della risposta di frequenza (FRA) e di resistenza elettrica, rispettivamente soddisfa gli standard DL/T911-2004 e DL/T1093-2008.
Qual è la portata e la risoluzione della scansione FRA?
gamma di frequenza della scansione lineare che copre 10Hz 10MHz, con 40000 punti di scansione; gamma di frequenza della scansione a segmento che copre 0,5kHz 1MHz, con 2000 punti di scansione. opzione di risoluzione della frequenza con 0,25kHz,0.5 kHz e 1 kHz.
misura richiede più tempo?
采用频率响应分析法 (FRA),每相耗时不超过60秒,高,中,低绕组电压变压器的总耗时不超过10分钟.电抗法每相耗时不超过15秒,总耗时不超过1分钟.
Il cambio ha bisogno di smontare il serbatoio?
Non è necessario abbattere il cambiatore di pressione per connettere il cavo madre; il cambiatore di pressione può essere completato con l'installazione o il smontaggio del campanello.
关于 fabbricanti
Questo strumento è prodotto da XZH TEST, una società produttrice di variatori di pressione elettrica e di strumenti di prova elettrica.
