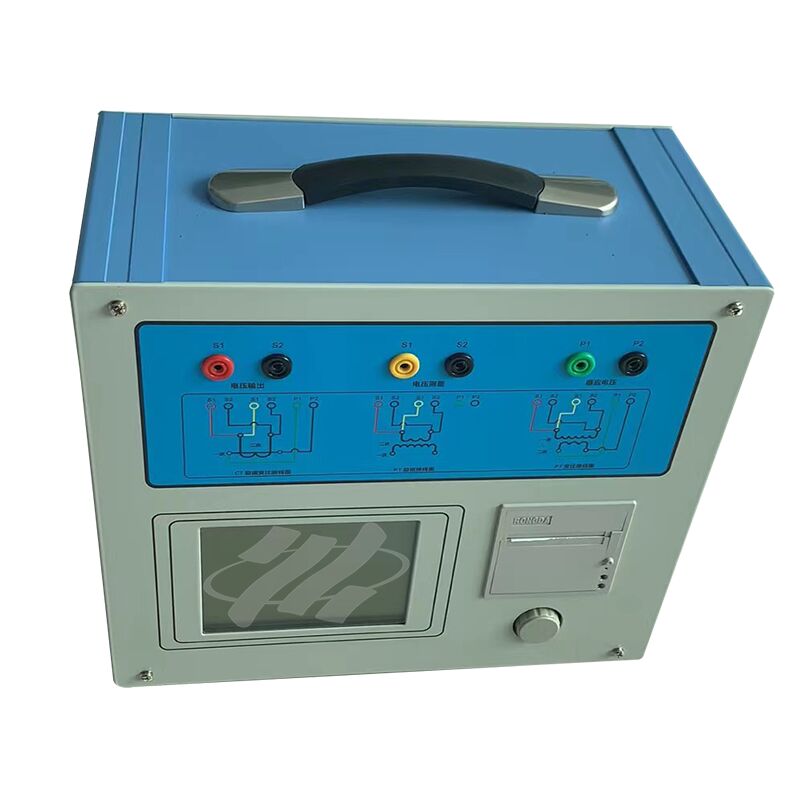

L'XHTX206 Transformer Comprehensive Characteristic Tester è progettato per condurre una gamma completa di prove su vari tipi di trasformatori di corrente (CT), inclusi la classe di protezione, la classe di misurazione,Il suo campo di prova copre le caratteristiche di eccitazione (noto anche come caratteristiche volt-ampere), il rapporto di trasformazione, la polarità, la resistenza di avvolgimento secondaria, il carico secondario,errore di rapportoInoltre, questo tester è applicabile per testare le caratteristiche di eccitazione, il rapporto di trasformazione, la polarità, la resistenza di avvolgimento secondaria,e errore di rapporto delle unità elettromagnetiche di tutti i tipi di trasformatori di potenziale (PT).
Adotta il metodo di conversione di frequenza per testare le curve caratteristiche e le curve di errore, con tensione del punto di flessione fino a 60 kV.
Fornisce automaticamente dati chiave quali tensione/corrente del punto di flessione, curve di errore e vari parametri di prova.
Fornisce una visualizzazione dinamica delle impostazioni dei parametri e una visualizzazione in tempo reale dei diagrammi di cablaggio ausiliari per un funzionamento conveniente.
Dotato di un mouse fotoelettrico rotativo per un funzionamento semplice, veloce e facile da usare.
Parametri tecnici
Fattore di uscita: 0~180Vrms, 12Arms, 36A (picco) ±0,2%
Misurazione: trasformazione
Rapporto: 0·2000 ± 0,1%; 2000·5000 ± 0,2%; 5000·35000 ± 0,5%, Resistenza: 0·600Ω ± 0,5%R+2mΩ,
Fase: Risoluzione 0,5 min ± 5 min, carico: 0 ‰ 1000VA ± 0,5%R+0,02VA
Fonte di alimentazione: AC220V±10%, 50 Hz
