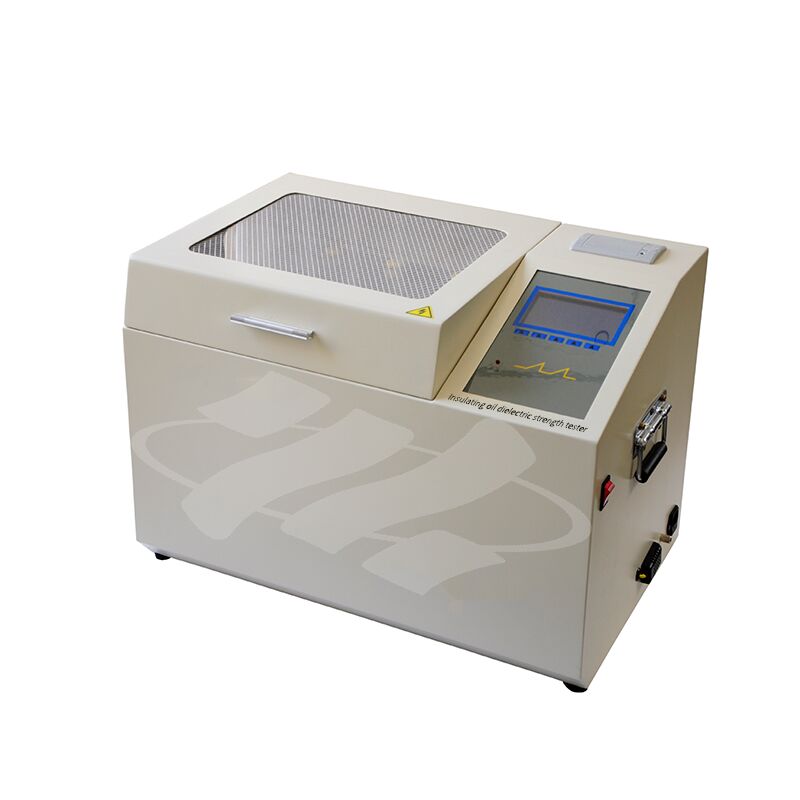

Tester per olio isolante di rigidità dielettrica completamente automatico da 80 kV

XHYY102S

I sistemi di alimentazione, i sistemi ferroviari, i grandi impianti petrolchimici e le imprese minerarie gestiscono un sostanziale inventario di apparecchiature elettriche, la maggior parte delle quali impiega isolamento immerso in olio per la protezione dielettrica interna. La valutazione della rigidità dielettrica dell'olio isolante è un requisito di prova regolare essenziale all'interno di questi settori. Per soddisfare tali esigenze di mercato, la nostra azienda ha ricercato, sviluppato e prodotto in modo indipendente una linea di tester di rigidità dielettrica dell'olio isolante, in stretta conformità con lo standard nazionale GB/T507-2002, lo standard di settore DL429.9-91 e lo standard più recente del settore energetico DL/T846.7-2004. Con un microcomputer a singolo chip come componente principale, questo strumento raggiunge la completa automazione del processo di test. Offre un'elevata precisione di misurazione, migliora notevolmente l'efficienza operativa e, contemporaneamente, riduce in modo significativo l'intensità di lavoro sostenuta dal personale in loco.

Funzioni e caratteristiche principali

Caratteristiche dello strumento

1. Lo strumento è controllato da un microcomputer a singolo chip di grande capacità e il lavoro è stabile e affidabile;

2. Lo strumento è dotato di funzioni di visualizzazione della temperatura, dell'umidità e dell'orologio e ha una funzione di allarme di messa a terra per ricordare ai clienti di prestare attenzione alla sicurezza;

3. Nello strumento è installato un circuito watchdog ad ampio raggio per prevenire i crash;

4. Una varietà di opzioni operative, il programma dello strumento ha due metodi standard nazionali di GB1986 e GB2002 e operazioni autodefinite, che possono adattarsi a varie scelte di utenti diversi;

5. La coppa dell'olio dello strumento è modellata mediante colata unica di vetro speciale, che impedisce il verificarsi di fenomeni di interferenza come perdite di olio;

6. L'esclusivo design di campionamento del terminale ad alta tensione dello strumento consente al valore del test di entrare direttamente nel convertitore A/D, evitando l'errore causato nel circuito analogico e rendendo il risultato della misurazione più accurato;

7. Lo strumento ha funzioni di protezione da sovracorrente, sovratensione, cortocircuito e altre funzioni all'interno e ha una forte capacità anti-interferenza e una buona compatibilità elettromagnetica;

Note:

1. Schermo LCD: Visualizza data, ora, parametri operativi, risultati dei test, richieste di menu operativo e altre informazioni correlate;

2. Tasti funzione: Selezionare per impostare i parametri operativi;

3. Stampante: Stampa la media dei risultati di test singoli e multipli;

4. Interruttore del tasso di aumento: Scegli tra diversi tassi di aumento

5. Spia luminosa :Quando la luce è accesa, significa che i passaggi operativi pertinenti sono in corso;

6. Coperchio della coppa dell'olio: Inserire o estrarre la coppa dell'olio dopo l'apertura e testare dopo la chiusura

7. Sensore di temperatura e umidità :Misurare la temperatura Celsius e l'umidità relativa e convertire in segnale digitale per la visualizzazione

8. Palo di terra: Posta di collegamento a terra affidabile

9. Presa di corrente: Cavo di alimentazione CA 220V 50Hz ben collegato

10. Interruttore di alimentazione: Controlla l'accensione e lo spegnimento dello strumento

11. Segnale di sicurezza ad alta tensione: Segnale triangolare che indica pericolo di alta tensione
