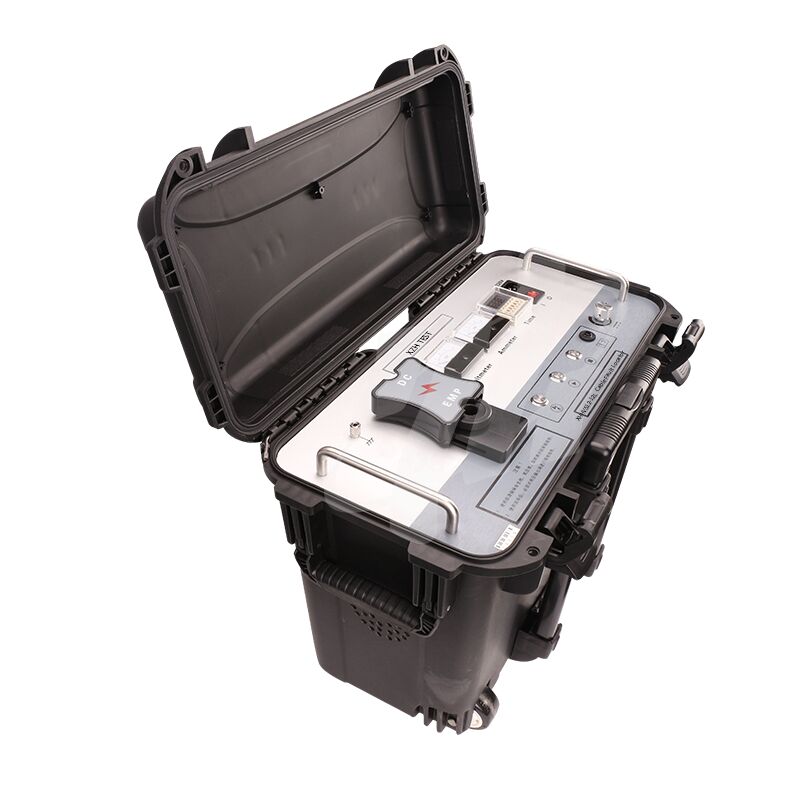

Locatore di guasti per cavi sotterranei con condensatore 12μF integrato

XHHV512-12L

Ideale per la scarica d'impulso durante il test dei guasti nei cavi a 12 kV e inferiori; funziona anche per i test di tensione di resistenza a corrente continua su altre apparecchiature elettriche.

Caratteristiche del prodotto:

Misurazione accurata in tempo reale della tensione sul lato dell'alta tensione; protezione all'avvio in posizione zero per una maggiore sicurezza e affidabilità; progettazione unica di misurazione dell'alta tensione,che consente al voltmetro di indicare il valore della tensione del condensatore in tempo reale anche quando è fermato, consentendo agli operatori un controllo completo dell'alta tensione; il tempo di scarica può essere impostato arbitrariamente entro intervalli appropriati.

Descrizione della funzione del pannello

1. Terrazzo di sicurezza: Terza la cassa dello strumento per evitare che la cassa diventi attiva o che il personale riceva una scossa elettrica.

2. pulsante di scarica: quando l'alta tensione è spenta, premendo questo pulsante si scarica manualmente la carica interna.

3. Tasto di avvio/indicatore di posizione zero: quando l'indicatore di posizione zero è acceso (giallo), indica che lo strumento è nella posizione zero.Premendo il pulsante di avvio si attiva l'uscita di alta tensione. Quando l'indicatore di posizione zero è spento, indica che lo strumento non è nella posizione zero.l' indicatore di posizione zero si accenderàPremere nuovamente il pulsante di avvio attiverà l'uscita ad alta tensione.

4. Pulsante di arresto/indicatore di alta tensione: quando il test è completato o si verifica un'anomalia, premendo questo pulsante si interrompe l'uscita di alta tensione.L'indicatore ad alta tensione si accenderà per indicare che l'uscita ad alta tensione è iniziata; l'indicatore si spegnerà per indicare che l'uscita ad alta tensione è stata interrotta.

5. Interruttore di protezione da sovraccarico: quando viene premuto, la funzione di protezione da sovraccarico viene attivata; quando viene rilasciato, lo strumento ha attivato la protezione da sovraccarico.Dopo aver acceso il dispositivo, prima girare questa manopola in senso antiorario fino alla fine, quindi premere il pulsante di avvio.e in senso antiorario per diminuire l'uscita alta tensione da alto a basso.

7. Interruttore di alimentazione: "Posizione 1" indica che l'alimentazione AC 220V è accesa per alimentare il sistema; "Posizione 0" indica che l'alimentazione AC 220V è spenta per alimentare il sistema.

8. Portatore di fusibile: luogo di installazione dei fusibili nel sistema di alimentazione AC 220V.

9. presa di corrente: alimentazione di funzionamento dello strumento, porta di collegamento AC 220V.

10. Impostazione del tempo: imposta l'intervallo di tempo di scarica.

11. Ammeter: indica la corrente sul lato ad alta tensione.

12. Voltmetro: un kV-metro che indica la tensione di uscita ad alta tensione.

13. Uscita ad alta tensione (EMP): collegare la linea di uscita ad alta tensione durante la scarica di impulso.

14. Uscita ad alta tensione (DC): collegare la linea di uscita ad alta tensione durante il test di resistenza alla tensione in CC.
