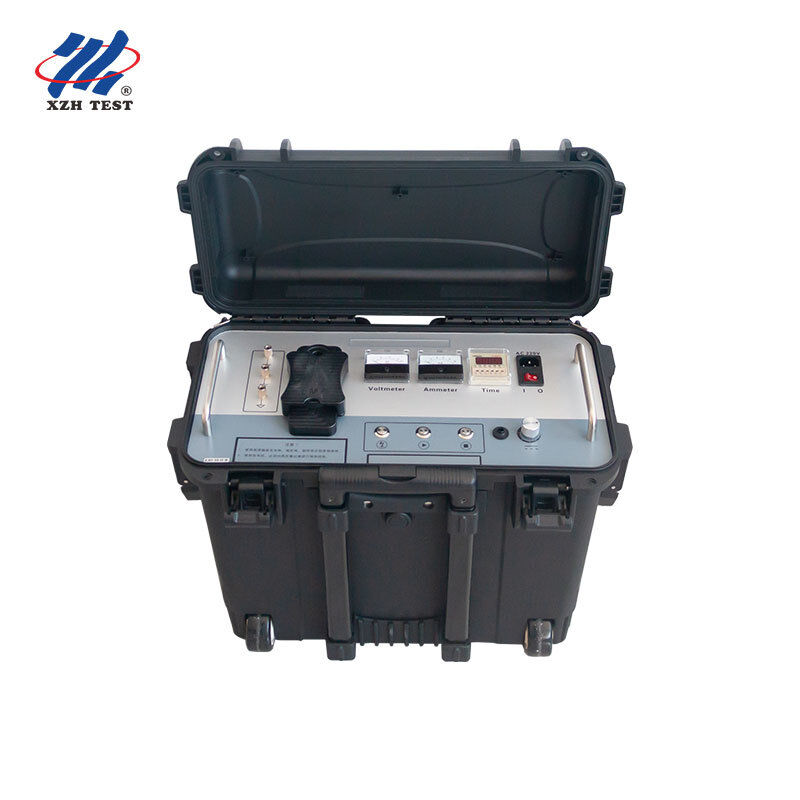

Generatore di impulsi ad alta tensione a barra di trazione — Classe 35kV| XHHV535-2L Modello: XHHV535-2L
Progettato per: Squadre di localizzazione guasti cavi di utility elettrica, Appaltatori di manutenzione reti di distribuzione 35kV, Fornitori di servizi di test ad alta tensione industriali
Valore fondamentale: Generatore di impulsi DC portatile a barra di trazione con condensatore da 2μF che eroga un'energia di scarica da 0-1024J per il rilevamento guasti cavi a 35kV e inferiori. Tripla protezione + interblocco a zero + voltmetro di standby in tempo reale — capacità di impulso completa da 35kV in un fattore di forma portatile per operatore singolo.
A chi è destinata questa apparecchiatura
L'XHHV535-2L è costruito per squadre professionali di localizzazione guasti cavi che necessitano di capacità di scarica a impulso di classe 35kV senza la logistica di un'unità montata su carrello. Il suo telaio a barra di trazione offre le stesse prestazioni ad alta tensione dei generatori a carrello più ingombranti, consentendo al contempo l'impiego da parte di un singolo operatore in luoghi con accesso ristretto — sottostazioni con accesso solo tramite scale, trincee per cavi con percorsi di avvicinamento stretti e impianti industriali multipiano in cui le dimensioni degli ascensori limitano le dimensioni dell'attrezzatura.
1Appaltatori di utility 35kVScarica a impulso completa da 35kV in un fattore di forma portatile a barra di trazione. Nessun carrello, nessuna rampa, nessun sollevamento a due persone — un tecnico, uno strumento, un viaggio dal veicolo.
2Elettricisti HV industrialiReti di cavi da 35kV in raffinerie, impianti chimici e acciaierie. Il telaio compatto naviga le restrizioni di accesso alle aree di processo dove le unità a carrello sono proibite.
3Società di servizi di testFonte di impulso versatile da 35kV per contratti di servizio a tensione mista. La tripla protezione significa meno reclami per riparazione attrezzature e maggiore disponibilità della flotta.
4Squadre di manutenzione e gestione di parchi eolici e solariLocalizzazione guasti cavi collettori da 35kV in siti di energia rinnovabile. La portabilità a barra di trazione gestisce l'accesso alle torri delle turbine e il terreno irregolare tra le sezioni dell'array.
Specifiche chiave
Condensatore integrato2 μF
Energia di scarica0–1.024 J
Tensione nominale≤35 kV
ProtezioneOC + OV + OT Tripla
CortocircuitoDiretto a terra OK
Display del misuratoreDoppi misuratori di classe 1.5
Blocco di sicurezzaAvvio in posizione zero
Voltmetro di standbyLettura kV in tempo reale
Fattore di formaPortatile a barra di trazione
Capacità 35kV in una barra di trazione — Nessun compromesso sulla tensione
Il risultato ingegneristico distintivo dell'XHHV535-2L è l'erogazione di capacità di scarica a impulso completa da 35kV in un telaio portatile a barra di trazione. Convenzionalmente, i generatori di sovratensione di classe 35kV richiedono custodie montate su carrello con distanze di sicurezza sostanziali, cablaggio interno di grosso calibro e banchi di condensatori sovradimensionati — tutto ciò aumenta peso e ingombro. L'XHHV535-2L raggiunge la stessa tensione nominale attraverso la tecnologia HV a stato solido ad alta frequenza, il design miniaturizzato del circuito ad alta affidabilità e un'architettura di carica/scarica integrata che elimina i cavi HV di interconnessione esterni e i moduli condensatori separati.
Impatto operativo: Un generatore di sovratensione da 35kV che un tecnico può trasportare dal veicolo al punto di prova — attraverso cancelli, su per le scale, attraverso trincee per cavi — è un vantaggio operativo significativo per le organizzazioni di assistenza sul campo. Riduce i requisiti dei veicoli (non è necessaria una piattaforma elevatrice), accelera il tempo di dispiegamento per lavoro ed elimina il vincolo di pianificazione di richiedere equipaggi di due persone per le chiamate di guasto di routine da 35kV.
Sistemi di sicurezza — Protezione stratificata per operazioni a 35kV
| Funzione di sicurezza |
Come protegge |
| Interblocco di avvio in posizione zero |
La manopola di regolazione della tensione deve essere a zero prima che l'uscita HV possa essere abilitata — impedisce l'avvio accidentale a 35kV a piena tensione |
| Voltmetro di standby in tempo reale |
Il misuratore kV visualizza continuamente la tensione del condensatore — anche quando lo strumento è fermo. L'operatore conosce sempre lo stato di energia prima di avvicinarsi ai terminali |
| Tripla protezione automatica |
Circuiti indipendenti di sovracorrente, sovratensione e surriscaldamento monitorano l'uscita simultaneamente — intervento automatico in caso di qualsiasi condizione di guasto |
| Tolleranza al cortocircuito diretto |
Stadio di uscita progettato per sopravvivere a condizioni di cortocircuito diretto durante un condizionamento aggressivo dei guasti — nessun danno, nessuna sostituzione di fusibili, basta resettare e continuare |
| Capacità di scarica manuale |
Dissipazione controllata dell'energia residua del condensatore tramite comando dell'operatore — strato di sicurezza secondario oltre al circuito di scarica automatico |
| Temporizzazione di scarica configurabile |
Intervalli di scarica impostabili arbitrariamente — l'operatore controlla la cadenza degli impulsi per un puntamento acustico ottimale senza fretta o sovra-ciclo |
Come funziona il sistema di scarica a impulsi
L'XHHV535-2L integra un circuito di carica e un circuito di scarica all'interno di un unico involucro compatto. Il circuito di carica campiona la tensione del cavo HV e la instrada a un anello di controllo della regolazione della tensione — garantendo che il condensatore di accumulo di energia da 2μF si carichi precisamente al livello selezionato dall'operatore (0-35kV). Il circuito di scarica, attivato dal meccanismo di impulso, trasferisce l'energia immagazzinata attraverso una sfera di scarica ad alta tensione con spazio di precisione al terminale di uscita — generando un impulso DC a rapida salita che produce sia il colpo acustico che la transiente elettromagnetica richieste per la pre-localizzazione TDR e il puntamento acustico-magnetico.
Il magnete di impulso — un gruppo integrato che ospita l'alimentatore ad alta tensione DC, il condensatore di accumulo di energia e la sfera di scarica in un'unica unità modulare — è la chiave del fattore di forma compatto dell'XHHV535-2L. Eliminando i cavi di interconnessione, i banchi di condensatori separati e le sfere di scarica esterne delle configurazioni tradizionali a livello di componente, il magnete di impulso raggiunge le stesse prestazioni elettriche in una frazione del volume fisico.
Applicazioni
| Applicazione |
Tipo di cavo target |
| Localizzazione guasti cavi |
Cavi di alimentazione isolati XLPE, PILC ed EPR da 35kV e inferiori — distribuzione urbana, alimentatori industriali e circuiti collettori di energia rinnovabile |
| Test di tenuta in DC |
Verifica dell'isolamento post-installazione e post-riparazione su cavi da 35kV e apparecchiature elettriche, inclusi trasformatori e quadri elettrici |
| Test di flashover ad alta tensione |
Induzione controllata di flashover per acquisizione di forme d'onda TDR e misurazione della distanza di pre-localizzazione guasti |
| Sincronizzazione acustico-magnetica |
Scarica a impulso sincronizzata per una localizzazione precisa del punto di guasto utilizzando ricevitori acustici e magnetici esterni |
| Valutazione della manutenzione preventiva |
Valutazione delle condizioni del cavo programmata — tendenza di base della risposta all'impulso per il rilevamento precoce del deterioramento dell'isolamento nelle reti da 35kV obsolete |
Precauzioni di sicurezza e operative
- Collegare sempre il messa a terra di sicurezza dello strumento a un punto di terra affidabile prima dell'operazione — 35kV sono letali senza una corretta messa a terra
- Verificare che l'interblocco in posizione zero sia inserito (manopola completamente in senso antiorario) prima di collegare il cavo sotto test
- Monitorare il voltmetro kV in tempo reale durante lo standby — non dare mai per scontato che il condensatore sia scarico senza verifica visiva
- Non bypassare o disattivare nessuno dei tre circuiti di protezione — sono sistemi critici per la sicurezza
- Consentire una ventilazione adeguata durante i cicli di lavoro a impulso prolungati — lo stadio di uscita da 35kV genera calore significativo alle impostazioni di energia massima
- Solo tecnici qualificati per alta tensione di classe 35kV possono operare questa attrezzatura
- Se un circuito di protezione interviene, indagare sulla condizione di guasto prima di resettare — interventi ripetuti indicano un problema al cavo o all'attrezzatura
▎Domande frequenti
D: Come funziona un generatore di sovratensione ad alta tensione nella localizzazione guasti cavi?
Il generatore di sovratensione scarica un impulso ad alta energia nel cavo difettoso, creando un arco controllato ad alta tensione nel punto di guasto. Questo arco produce sia un segnale acustico (un forte suono di tonfo rilevabile dai microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo). Combinando i tempi di arrivo dei segnali acustici ed elettromagnetici, gli operatori possono localizzare con precisione il punto esatto del guasto — una tecnica nota come sincronizzazione acustico-magnetica.
D: Quale intervallo di tensione dovrei selezionare per diversi tipi di cavi?
La selezione della tensione segue la tensione operativa nominale del cavo come linea guida generale. Per cavi a bassa tensione (fino a 1kV), utilizzare l'intervallo 8kV o 12kV. Per cavi di distribuzione a media tensione (6-15kV), l'intervallo 16kV è appropriato. Per cavi di trasmissione ad alta tensione (35kV e superiori), utilizzare l'intervallo 32kV. Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e garantire che tutte le distanze di sicurezza siano mantenute durante il funzionamento ad alta tensione.
D: Quali precauzioni di sicurezza devono essere osservate durante il funzionamento del generatore di sovratensione?
I test con generatori di sovratensione ad alta tensione richiedono rigorosi protocolli di sicurezza. Verificare sempre che il cavo sia completamente diseccitato e isolato da tutte le fonti di alimentazione prima del collegamento. Stabilire un perimetro di sicurezza minimo di 5 metri intorno alla zona di test con segnali di avvertimento. Tutto il personale deve indossare DPI appropriati, inclusi indumenti resistenti all'arco, guanti isolanti HV e copriscarpe dielettrici. Le caratteristiche di sicurezza integrate — scarica automatica allo spegnimento, arresto di emergenza e interblocco a zero tensione — forniscono ulteriori livelli di protezione, ma non dovrebbero mai sostituire le corrette procedure di sicurezza.
D: Qual è il vantaggio di più livelli di energia (Joule) su questa unità?
Diversi livelli di energia servono a diversi scopi diagnostici. Impostazioni di bassa energia (ad es. 864J-1024J) sono ideali per la conferma iniziale del guasto e la localizzazione di guasti ad alta resistenza dove un'energia eccessiva potrebbe peggiorare il danno al cavo. Energia media (1225J-2048J) fornisce un'intensità di segnale acustico ottimale per la maggior parte dei puntamenti di guasto di routine. Alta energia (2450J+) è riservata per cavi molto lunghi, scenari di interramento profondo o guasti ad alta impedenza che richiedono una generazione di archi più forte per produrre una firma acustica rilevabile. La selezione a tre livelli consente agli operatori di adattare l'uscita di energia alle condizioni sul campo.
D: Quale garanzia e supporto sono inclusi con questo generatore di sovratensione?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. Certificato CE e ISO 9001:2015. Ogni unità include il generatore di sovratensione, il cavo di uscita HV, il cavo di terra, l'asta di scarica, il manuale utente e un carrello resistente con ruote bloccabili per un trasporto sicuro. Installazione in loco, messa in servizio e formazione sulla sicurezza dell'operatore sono disponibili su richiesta. I pezzi di ricambio, inclusi scaricatori, condensatori e diodi HV, sono disponibili per una rapida sostituzione.
