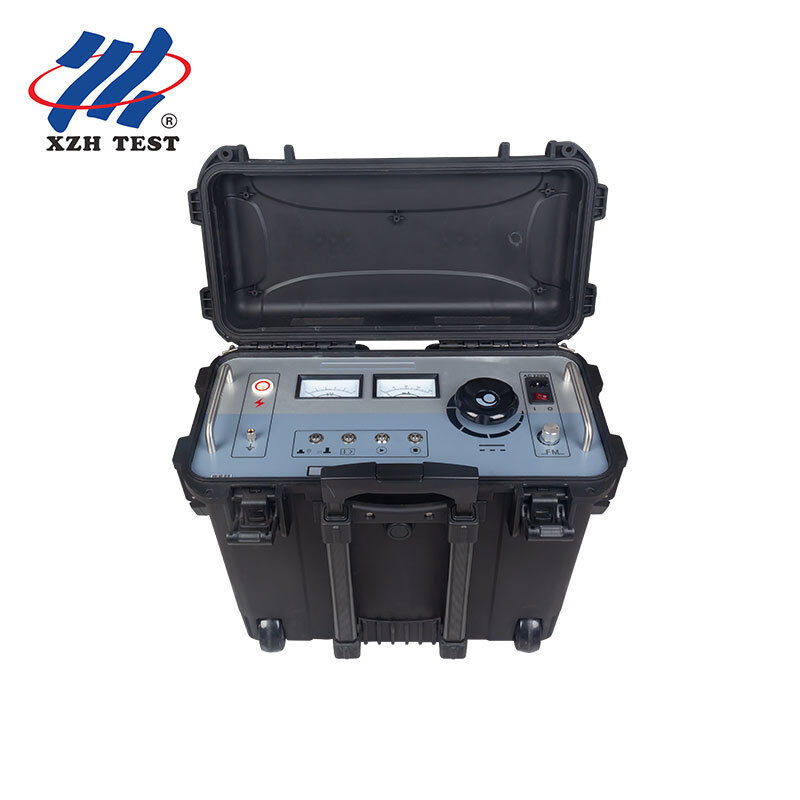

Localizzatore di guasti guaina esterna cavo 10kV Morsetto Corrente | XHHD523L

Localizzatore di guasti guaina esterna cavo 10kV Morsetto Corrente | XHHD523L

Dettagli del prodotto:
Luogo di origine: Xi'an
Marca: XZH TEST
Certificazione: ISO CE
Numero di modello: XHHD523L
Informazione dettagliata
Luogo di origine:
Xi'an
Marca:
XZH TEST
Certificazione:
ISO CE
Numero di modello:
XHHD523L
Evidenziare:

High Light

Evidenziare:

Localizzatore di guasti guaina esterna cavo 10kV

,

Morsetto corrente localizzatore guasti guaina

,

Localizzatore guasti guaina a tensione di passo

Trading Information
Quantità di ordine minimo:
1 unità
Prezzo:
Negoziabile
Imballaggi particolari:
Imballaggio in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
3000 unità/anno
Descrizione di prodotto
XHHG523L Localizzatore guasti guaina esterna cavo Panoramica

La tensione di uscita del localizzatore di guasti della guaina esterna del cavo ad alta tensione è pari o inferiore a 10 kV, soddisfacendo pienamente i requisiti del test di resistenza della guaina esterna del cavo dello standard nazionale cinese GB50150-2006, inclusi test di accettazione e preventivi delle guaine esterne dei cavi adatte per sistemi di collegamento incrociato nonché localizzazione dei guasti delle guaine esterne dei cavi. Rileva in modo rapido e accurato i guasti di messa a terra della guaina esterna e i pericoli nascosti come un'eccessiva corrente di dispersione nei cavi ad alta tensione e ad altissima tensione unipolari e tripolari da 10 kV-500 kV e può anche eseguire test di tenuta CC di 1 minuto da 5 kV-10 kV sulle guaine esterne dei cavi in ​​HDPE e PVC. È uno strumento dedicato essenziale per la manutenzione delle apparecchiature via cavo di unità operative di cavi ad alta tensione e ad altissima tensione unipolari e tripolari da 10 kV-500 kV, società di ingegneria di cavi ad altissima tensione e società di ingegneria di trasmissione e trasformazione di energia.

A chi è rivolto (pubblico target)

L'XHHG523L è posizionato per la fase di individuazione e resistenza in loco del lavoro sulla guaina esterna del cavo: una volta nota la sezione approssimativa del guasto, viene utilizzato per individuare l'esatta posizione del guasto del rivestimento e per eseguire il test di resistenza CC del rivestimento in loco. È progettato per gli addetti all'assistenza e alla manutenzione dei cavi sul campo che lavorano direttamente su cavi ad alta e altissima tensione da 10 kV-500 kV, per le società di ingegneria dei cavi ad altissima tensione e le società di ingegneria di trasmissione e trasformazione di energia che eseguono l'accettazione del rivestimento e i test preventivi, nonché per i proprietari di cavi e gli utenti industriali, ferroviari, della metropolitana e delle sottostazioni che mantengono i propri rivestimenti dei cavi ad alta tensione. Viene utilizzato sia in applicazioni direttamente interrate (metodo della tensione a gradino) che in applicazioni in tunnel (metodo della corrente), nonché per test di resistenza del rivestimento CC da 5 kV-10 kV di 1 minuto su guaine in HDPE e PVC. A differenza degli altri strumenti della stessa categoria, che combinano la misurazione dei guasti del rivestimento con le prove di resistenza, questo dispositivo è un localizzatore portatile dedicato: non ha una sezione di misurazione del ponte e si concentra invece sull'individuazione del guasto a terra del rivestimento sul posto e sull'esecuzione del test di tenuta del rivestimento, in un'unica unità portatile.

Caratteristiche del prodotto
Protezione automatica da sovracorrente, sovratensione e surriscaldamento.
Protezione dall'avvio a posizione zero per maggiore sicurezza e affidabilità.
Design unico ad autoscarica: non appena l'uscita ad alta tensione viene interrotta, la sua alta tensione diventa zero.
Misuratori a doppia lancetta per corrente e tensione, intuitivi e chiari.
Passaggio con un solo tasto dalla modalità di localizzazione alla modalità di resistenza, rapido e conveniente.
Il campo di prova non ha aree cieche.
La sensibilità del ricevitore è regolabile, rendendo la localizzazione più comoda.
Interruttore di protezione da sovracorrente, comodo per l'uso sia in modalità di resistenza che in modalità di localizzazione.
Specifiche tecniche
Articolo Specifica
Tensione in ingresso CA 220 V (±10%), 50 Hz (±2 Hz)
Tensione di uscita 0~10kV (onda quadra), regolabile
Corrente di uscita 0~200 mA
Capacità di uscita 2kVA
Regolazione della frequenza Min: 0,2 Hz, Max: 5 Hz (intervallo regolabile)
Principio di funzionamento

Funzione di localizzazione: l'alimentazione di rete AC 220V è sottoposta a rettifica a onda intera per ottenere un'eccellente conversione, trasformandola nel segnale speciale ad alta potenza necessario per l'identificazione; questo segnale viene applicato al cavo da localizzare attraverso la linea di collegamento ed è possibile utilizzare il “metodo della tensione a gradino” o il “metodo della corrente” per individuare con precisione il guasto del cavo.

Metodo della tensione di passo: se un cavo interrato presenta un guasto a terra, è possibile utilizzare il metodo della differenza di potenziale per trovare il punto di guasto. Una tensione di prova viene applicata tra il punto di prova del cavo difettoso e la terra, in modo che attorno al punto di entrata del cavo nel terreno si formi un campo elettrico distribuito concentrico al punto di ingresso. Non c'è differenza di potenziale tra punti qualsiasi dello stesso raggio in questo campo, ma c'è una differenza di potenziale tra due punti qualsiasi di raggio diverso e quando la spaziatura tra i due punti è fissa, più i due punti sono vicini al centro, più forte è la differenza di potenziale. Spostando gradualmente i due punti A e B verso il centro, la differenza di potenziale diventa nulla quando il punto di faglia si trova esattamente a metà strada tra A e B; se il movimento continua oltre il punto di guasto, la polarità della differenza di potenziale si inverte, quindi lo spostamento avanti e indietro consente di valutare con precisione il punto di messa a terra.

Metodo della corrente: se un cavo del tunnel presenta un guasto a terra, è possibile utilizzare le direzioni opposte della corrente prima e dopo il punto di guasto per trovare il punto di guasto. Un segnale ad alta tensione pulsato viene applicato al cavo difettoso in modo che il punto guasto si scarichi; le correnti prima e dopo il punto di guasto hanno quindi polarità opposte mentre la corrente nel punto di guasto è la più piccola. Una pinza ricevente viene utilizzata per giudicare la direzione della corrente prima e dopo il punto di guasto: fissando la pinza ricevente sul cavo, la scatola ricevente indica una direzione e se il movimento continua oltre il punto di guasto la polarità della corrente si inverte, quindi spostarsi avanti e indietro consente di valutare con precisione il punto di messa a terra.

Funzione di resistenza: commuta il tasto funzione sulla funzione di resistenza sull'uscita 0-10kV per un test di resistenza sul cavo.

Composizione strumentale
Localizzatore di guasti alla guaina esterna del cavo: l'unità per la localizzazione dei guasti o per i test di resistenza.
Linea di collegamento ad alta tensione: collega l'uscita ad alta tensione dell'unità principale al nucleo del cavo in prova.
Linea elettrica: la linea elettrica di lavoro dello strumento.
Ricevitore: l'unità che riceve il segnale durante la localizzazione del guasto.
Fusibile: fusibile da 8 A, fusibile di ricambio per il sistema di alimentazione AC 220 V.
Filo di terra: il filo di terra dello strumento.
Morsetto di ricezione: ricevitore a morsetto.
A-frame: utilizzato con il metodo della tensione a gradino.
Pannello principaleColonna di terra: punto di messa a terra dello strumento, per protezione di sicurezza.Pannello ricevitoreInterruttore di posizione: la posizione “0” significa spento; La posizione "I" può essere utilizzata per la modalità di test della tensione di passo e la modalità di test della pinza ricevente, adatta per ambienti di test con un segnale di ingresso più debole (è presente un circuito amplificatore interno); La posizione “II” può essere utilizzata solo per la modalità di test della tensione di passo, adatta per ambienti di test con un segnale di ingresso più forte (non è presente un circuito amplificatore interno).Operazione principale
1.Inserire la linea rossa ad alta tensione nel terminale "uscita ad alta tensione" con l'altra estremità collegata alla guaina metallica o all'armatura e la "terra" collegata in modo affidabile; non collegare mai i cavi mentre l'unità è accesa.
2.Una volta completato il cablaggio, collegare l'alimentazione CA 220 V e accendere.
3.Confermare le condizioni del cavo in loco e che il cablaggio sia corretto; prima di iniziare, controllare se la regolazione della tensione è stata ruotata in senso antiorario su zero: quando la spia del pulsante di avvio è accesa indica che la posizione zero è stata raggiunta e l'unità non può essere avviata se non è stata azzerata.
4.Premere il pulsante di avvio; la spia del pulsante stop si accende. Utilizzare il pulsante di commutazione della funzione localizzazione/resistenza per selezionare lo stato di funzionamento: modalità di localizzazione (spia verde) o modalità di resistenza (spia rossa). In modalità localizzazione, la manopola di regolazione della frequenza può essere ruotata per regolare la frequenza di uscita.
5.Ruotare la regolazione della tensione in senso orario e osservare il voltmetro e l'amperometro per selezionare una tensione di uscita adeguata.
6.Dopo il test, ruotare la regolazione della tensione in senso antiorario fino alla posizione zero, premere il pulsante di arresto in modo che lo strumento smetta di funzionare, quindi spegnerlo.
7.Solo dopo aver scaricato il cavo difettoso con alta tensione è possibile rimuovere il cablaggio di prova.
Usa esempi

Localizzazione - metodo della tensione a gradino (per individuare guasti nella guaina esterna di cavi direttamente interrati, con l'unità principale che trasmette un segnale in modalità di localizzazione per garantire un'uscita di corrente a impulsi continua): installare il telaio A e collegarlo al ricevitore con la linea di collegamento del telaio A; impostare il commutatore di posizione del ricevitore su “I” (segnale più debole) o “II” (segnale più forte), azzerando il microamperometro con la manopola di azzeramento in posizione “I” (in posizione “II” la manopola di azzeramento non ha alcun effetto); lungo il percorso del cavo, direttamente sopra il cavo entro il campo di misura approssimativo, inserire le sonde ad A nel terreno e osservare la grandezza e la direzione dell'amperometro, utilizzando la manopola di regolazione per impostare un'oscillazione adeguata dell'indice; mantenere invariata la manopola di regolazione e l'ordine fronte-retro delle sonde della struttura ad A e continuare a spostare la struttura ad A in avanti sopra il cavo, trovando prima il tratto in cui cambia la polarità e poi il punto in cui il segnale pulsante è "0" o invertito, che è il punto di guasto; al termine, impostare l'interruttore di posizione del ricevitore su "0", disattivare il segnale a impulsi ad alta tensione e scaricare il cavo e il condensatore.

Localizzazione – metodo in corrente (per la localizzazione dei guasti nella guaina esterna dei cavi posati in galleria, con l'unità principale che trasmette un segnale in modalità localizzazione): collegare la pinza ricevente di corrente al ricevitore; impostare l'interruttore di posizione del ricevitore su “I” (o “II” quando la corrente è forte) e azzerare il microamperometro con la manopola di azzeramento; entro l'intervallo di misurazione approssimativo, fissare la pinza ricevente di corrente sul cavo e osservare la grandezza e la direzione dell'amperometro, utilizzando la manopola di regolazione per impostare un'oscillazione adeguata dell'indice; mantenere invariata la manopola di regolazione e la direzione della pinza ricevente e continuare a spostare la pinza in avanti, trovando prima il tratto in cui cambia la polarità e poi il punto in cui il segnale pulsante è “0”, che è il punto di guasto; al termine, impostare l'interruttore di posizione del ricevitore su "0", disattivare il segnale a impulsi ad alta tensione e scaricare il cavo e il condensatore.

Modalità di resistenza: inserire la linea rossa ad alta tensione nel terminale “uscita ad alta tensione” con l'altra estremità collegata alla guaina metallica o all'armatura e la “terra” collegata in modo affidabile (non collegare mai il cablaggio mentre l'unità è accesa); una volta completato il cablaggio, collegare l'alimentazione AC 220V e accendere; verificare le condizioni del cavo in loco e che il cablaggio sia corretto, e prima di iniziare controllare se la regolazione della tensione è stata ruotata in senso antiorario su zero; selezionare la modalità di resistenza con il pulsante di commutazione funzione (spia rossa); premere il pulsante di avvio e la spia del pulsante di arresto si accende; ruotare la regolazione della tensione in senso orario e guardare il voltmetro e l'amperometro per selezionare una tensione di uscita adeguata; dopo il test, ruotare la regolazione della tensione in senso antiorario sulla posizione zero, premere il pulsante di arresto, quindi spegnere; solo dopo aver scaricato il cavo difettoso con l'alta tensione è possibile rimuovere il cablaggio di prova.

Note e problemi comuni
Non toccare la linea di collegamento ad alta tensione e il cavo da testare durante il test, per evitare lesioni da alta tensione.
Non accendere mai l'unità durante il collegamento dei cavi e spegnere immediatamente l'alimentazione dopo il test.
Lo strumento non può essere avviato quando la regolazione della tensione non è nella posizione zero.
Se non è possibile azzerare il ricevitore, aprire il coperchio posteriore del ricevitore e verificare se la batteria da 9 V è alimentata.
La messa a terra deve essere affidabile.

Garanzia: entro un anno dalla data di acquisto, è prevista la riparazione gratuita per problemi di qualità del prodotto, con manutenzione a vita e assistenza tecnica.

Domande frequenti Q1: A cosa serve l'XHHG523L?

È un localizzatore di guasti della guaina esterna del cavo ad alta tensione con un'uscita di 10 kV e inferiore. Viene utilizzato per individuare in modo rapido e accurato guasti di messa a terra della guaina esterna e rischi eccessivi di corrente di dispersione in cavi ad alta tensione e ad altissima tensione unipolari e tripolari da 10 kV-500 kV, soddisfacendo pienamente i requisiti del test di resistenza della guaina esterna del cavo di GB50150-2006, compresi i test di accettazione e preventivi delle guaine esterne adatte per i sistemi di collegamento incrociato.

Q2: Qual è la capacità di output?

La tensione in ingresso è CA 220 V (±10%), 50 Hz (±2 Hz); la tensione di uscita è 0~10kV (onda quadra) e regolabile; la corrente di uscita è 0~200 mA; la capacità di uscita è di 2kVA; e la regolazione della frequenza va da un minimo di 0,2Hz ad un massimo di 5Hz (regolabile). Può anche eseguire test di tenuta CC da 5 kV-10 kV, 1 minuto, su guaine esterne di cavi in ​​HDPE e PVC.

Q3: Come individua il punto di guasto?

Nella modalità di localizzazione l'alimentazione AC 220V viene convertita in un segnale speciale ad alta potenza applicato al cavo e il guasto viene localizzato con il metodo della tensione a gradino per cavi direttamente interrati (con il telaio ad A) o il metodo della corrente per cavi posati in tunnel (con il morsetto ricevente), seguendo il cambio di polarità e quindi il punto in cui il segnale pulsante è zero.

Q4: Quali funzionalità di protezione e visualizzazione fornisce?

Dispone di protezione automatica da sovracorrente, sovratensione e surriscaldamento, protezione dall'avvio a posizione zero e un esclusivo design di autoscarica (una volta interrotta l'uscita ad alta tensione, la sua alta tensione diventa zero). Utilizza misuratori a doppio puntatore per corrente e tensione, consente il passaggio con un solo tasto dalla modalità di localizzazione alla modalità di resistenza, non presenta aree cieche nell'intervallo di prova e fornisce un interruttore di protezione da sovracorrente e sensibilità del ricevitore regolabile.

Q5: Quali sono le specifiche fisiche e cosa è incluso?

Le dimensioni sono 540 L × 310 L × 460 A e il peso è di 35 kg. Lo strumento viene fornito con l'unità principale, una linea di collegamento ad alta tensione, una linea di alimentazione, un ricevitore, un fusibile da 8 A (con riserva), un filo di terra, un morsetto di ricezione e un telaio ad A.
