XHSB505B Identificatore di Cavi — Localizzatore di Guasti Cavi产品特性
Identificazione accurata e affidabile.
Un'ampia ganascia di identificazione adatta a vari cavi.
Funzionamento estremamente semplice.
Indicazione chiara e intuitiva.
Unità principale e accessori sono portatili e ordinati.
La forza del segnale ricevuto dal ricevitore è regolabile.
È possibile testare sia cavi sotto tensione che disattassati.
Piccolo e portatile, leggero.
Principio di funzionamento Rilevamento cavi disattassati
Il trasmettitore genera principalmente un segnale a impulsi speciale, che viene applicato tramite una linea di collegamento al cavo da identificare. Secondo il principio dell'induzione elettromagnetica, lungo il cavo viene prodotto un segnale indotto in conformità con il segnale trasmesso. Sul posto, una pinza di ricezione ad alta sensibilità insieme al ricevitore portatile viene utilizzata per rilevare tutti i cavi e, in base all'indicazione del misuratore del ricevitore, è possibile trovare accuratamente il cavo che trasporta il segnale applicato (cioè il cavo disattassato da identificare).
Rilevamento cavi sotto tensione
Il trasmettitore genera il segnale a impulsi speciale, che viene applicato tramite la pinza di trasmissione dedicata su un punto del cavo sotto tensione da identificare. Secondo il principio dell'induzione elettromagnetica, lungo il cavo viene prodotto un segnale indotto in conformità con il segnale trasmesso; sul posto vengono utilizzate la pinza di ricezione ad alta sensibilità e il ricevitore portatile per rilevare tutti i cavi e, in base all'indicazione del ricevitore, è possibile trovare accuratamente il cavo che trasporta il segnale applicato (cioè il cavo sotto tensione da identificare).
Utenti e Applicazioni Consigliati
Questo strumento è dedicato all'identificazione dei cavi — cioè, a stabilire quale tra molti cavi sia quello di destinazione — piuttosto che alla localizzazione dei guasti. Funziona sia su cavi sotto tensione che disattassati ed è particolarmente adatto per:
1. Squadre di cantiere per la costruzione e l'installazione di cavi
Per confermare rapidamente "quale cavo è quello che stiamo cercando" durante la posa, la ricollocazione, la manutenzione e la gestione dei guasti, utilizzando il metodo di connessione diretta o il metodo di accoppiamento.
2. Squadre che lavorano in trincee e tunnel per cavi
Per identificare il cavo di destinazione tra molti cavi della stessa specifica posati in trincee dense e lunghi tunnel, dove la direzione dell'oscillazione dell'ago del misuratore fornisce un giudizio intuitivo e affidabile.
3. Personale di manutenzione e gestione guasti cavi
Per identificare i cavi prima del test obbligatorio di picchettamento pre-costruzione e per identificare un cavo sotto tensione senza eseguire alcuna operazione sul cavo in prova (metodo di accoppiamento).
Parametri Tecnici
| Articolo |
Specifiche |
| Metodo di identificazione |
Giudicato dalla direzione dell'oscillazione dell'ago del misuratore |
| Apertura ganascia |
Pinza di trasmissione: Φ125mm; pinza di ricezione: Φ200mm |
| Tensione di uscita |
Marcia I (metodo di connessione diretta): 150V; Marcia II (metodo di accoppiamento): 250V |
| Intervallo di prova |
Metodo di connessione diretta: 0Ω–1kΩ; metodo di accoppiamento: 0Ω–50Ω |
| Corrente di impulso |
0–10A |
| Periodo di impulso |
2.75s per ciclo |
| Alimentazione |
Trasmettitore: batteria al litio 12VDC; ricevitore portatile: batterie formato-5 (AA) |
Layout dello strumento

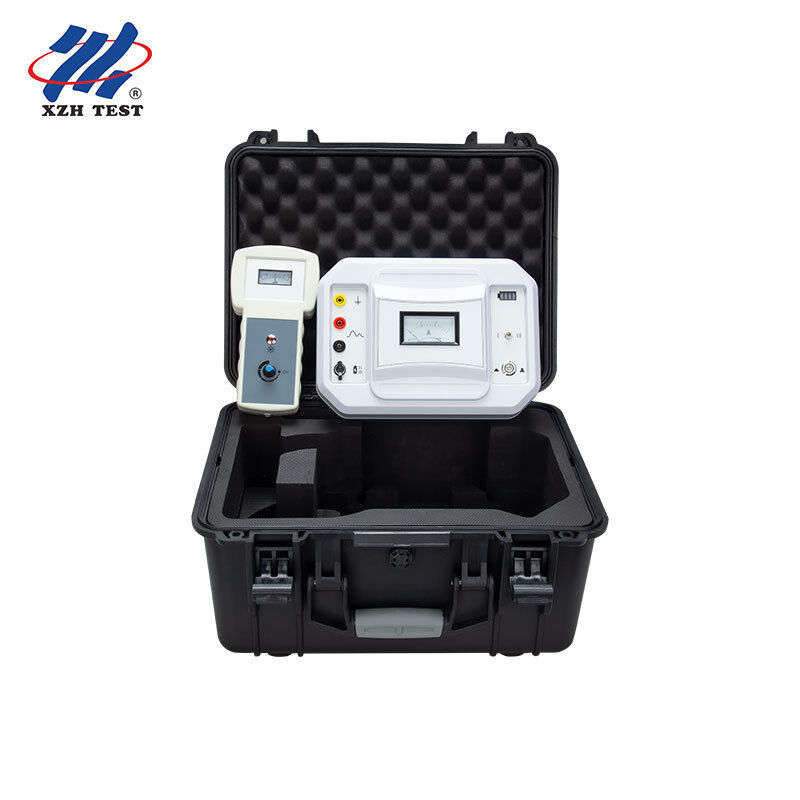

Lo strumento è composto dal trasmettitore, dalla pinza di trasmissione, dalla pinza di ricezione e dal ricevitore portatile.
Pannello trasmettitore — terminale di terra: il terminale di terra di sicurezza dell'apparecchiatura; uscita positiva: uscita positiva del trasmettitore, collegata al cavo di uscita rosso; uscita negativa: uscita negativa del trasmettitore, collegata al cavo di uscita nero; ricarica: porta di ricarica DC12V, collegare un caricabatterie da 12V per avviare la ricarica; interruttore di alimentazione: accende/spegne l'alimentazione di lavoro; interruttore di marcia: "I" per l'identificazione di cavi disattassati e "II" per l'identificazione di cavi sotto tensione; indicatore batteria: mostra il livello della batteria in tempo reale quando la batteria integrata è in funzione; amperometro: visualizza il valore medio istantaneo della corrente di uscita.
Ricevitore portatile — una manopola di regolazione regola la forza del segnale ricevuto (in senso orario per aumentare, in senso antiorario per diminuire; ha anche una funzione di interruttore). Un connettore BNC sul lato inferiore viene utilizzato per collegare la pinza di ricezione per ricevere il segnale.
Guida operativa Identificazione cavo disattassato — metodo di connessione diretta
Metodo di cablaggio 1: collegare il cavo di prova rosso del trasmettitore al nucleo del cavo (una fase è sufficiente) e il cavo nero a terra; collegare l'estremità lontana di quella fase a terra (la schermatura e l'armatura del cavo non sono messe a terra).
Metodo di cablaggio 2: collegare il cavo rosso al nucleo del cavo (una fase è sufficiente); collegare il cavo nero alla schermatura in rame o all'armatura del cavo; collegare l'estremità lontana di quella fase alla schermatura in rame o all'armatura del cavo; e controllare lo stato di messa a terra della schermatura in rame o dell'armatura. L'identificazione di un cavo è influenzata dalla condizione di messa a terra del sistema di terra e dal fatto che la schermatura o l'armatura del cavo sia intatta, quindi i metodi 1 e 2 danno i risultati più ideali.
Se la resistenza del loop di terra del sistema di terra è troppo grande o inaffidabile, il segnale trasmesso potrebbe non caricarsi o potrebbe annullarsi e il risultato dell'identificazione sarà scarso; in tal caso, regolare il cablaggio e utilizzare il metodo 1 o 2.
Passaggi operativi
1.Accendere l'interruttore di alimentazione del trasmettitore e impostare l'interruttore di marcia su "I"; la spia di alimentazione lampeggia tre volte e l'ago dell'amperometro oscilla anche tre volte alla stessa frequenza, emettendo il segnale a impulsi ciclicamente.
2.Collegare il ricevitore alla pinza di ricezione e agganciare la pinza di ricezione sul cavo in prova.
3.Notare la direzione della freccia della pinza di ricezione (la freccia punta verso l'estremità lontana), altrimenti l'ago oscilla nella direzione opposta.
4.Ruotare la manopola di regolazione del ricevitore in senso orario; quando si sente un "bip" e la spia si accende, il ricevitore è acceso. Quindi impostare la forza del segnale ricevuto a un livello adeguato. A questo punto solo il cavo che trasporta il segnale riceve i tre segnali caratteristici continui nella stessa direzione; la frequenza di oscillazione del segnale corrisponde alla frequenza del trasmettitore e viene emesso un suono "bip-bip-bip".
Identificazione cavo sotto tensione — metodo di accoppiamento
Non è necessaria alcuna operazione sul cavo in prova — basta agganciare la pinza di trasmissione sul cavo.
Entrambe le estremità della guaina del cavo devono essere ben messe a terra, altrimenti la corrente di accoppiamento diminuisce all'aumentare della resistenza di terra.
Se entrambe le estremità della guaina non sono messe a terra, o la guaina è interrotta nel mezzo, il metodo di accoppiamento non può essere utilizzato.
Quando la pinza di trasmissione è agganciata sul cavo, la freccia sulla pinza deve puntare verso l'estremità lontana del cavo.
La pinza di ricezione e la pinza di trasmissione devono essere mantenute a una distanza di almeno 2 metri.
常问问题
1.Collegare l'uscita del trasmettitore alla pinza di trasmissione e agganciarla in una posizione adatta del cavo sotto tensione da identificare, con la freccia della pinza che punta verso l'estremità lontana del cavo.
2.Accendere l'interruttore di alimentazione del trasmettitore e selezionare la marcia "II"; la spia di alimentazione lampeggia tre volte e l'ago dell'amperometro oscilla tre volte alla stessa frequenza, emettendo il segnale a impulsi ciclicamente.
3.Collegare la pinza di ricezione al ricevitore e agganciarla sul cavo in prova.
4.Notare che la freccia della pinza di ricezione punta verso l'estremità lontana del cavo, altrimenti l'ago oscilla in modo opposto.
5.Ruotare la manopola di regolazione del ricevitore in senso orario; quando si sente un "bip" e la spia si accende, il ricevitore è acceso. Impostare la forza del segnale ricevuto a un livello adeguato; solo il cavo che trasporta il segnale riceve quindi un segnale la cui frequenza di oscillazione corrisponde alla frequenza di commutazione di uscita del trasmettitore, e viene emesso un suono "bip-bip-bip".
6.Se il cavo di destinazione non può essere identificato con il metodo di accoppiamento, si consiglia di utilizzare il metodo di connessione diretta.
Precauzioni
Durante il test, la forza del segnale ricevuto dal ricevitore deve essere regolata in modo appropriato — né troppo alta né troppo bassa.
Dopo che il cavo da testare è stato identificato, deve essere eseguito un test di picchettamento prima della costruzione, per garantire la sicurezza!
Quando la pinza di ricezione è agganciata sul cavo in prova, assicurarsi che le ganasce facciano un buon contatto; polvere sulle ganasce, spazi nel contatto o un adattamento allentato influenzeranno tutti la ricezione del segnale.
Se l'oscillazione dell'ago non è evidente sul posto, verificare se la pinza di ricezione ha un buon contatto.
Quando si identifica un cavo sotto tensione, se l'interferenza è così grave che la pinza di ricezione diventa magneticamente satura e non può ricevere il segnale, si consiglia di utilizzare invece il metodo disattassato.
Lo strumento può essere direttamente cortocircuitato per il test.
Quando la frequenza di oscillazione dell'ago del ricevitore non corrisponde al trasmettitore, o l'ampiezza di oscillazione è troppo piccola, il segnale ricevuto è troppo debole — ruotare la manopola di regolazione in senso orario per aumentare la forza del segnale ricevuto.
Quando l'ago del ricevitore oscilla in modo irregolare o non oscilla affatto, il segnale di interferenza è troppo forte, o il cavo in prova non è il cavo di destinazione.
Leggere attentamente il manuale e osservare le precauzioni pertinenti. Lo strumento può essere utilizzato all'interno e all'esterno, ma deve evitare pioggia, gas corrosivi, polvere pesante e luoghi ad alta temperatura. L'operatore dovrebbe avere una conoscenza generale delle apparecchiature elettriche o degli strumenti. Questo è uno strumento di alta precisione e dovrebbe essere protetto da forti vibrazioni. La riparazione, la cura e la regolazione dovrebbero essere effettuate da professionisti. Caricare e mantenere il trasmettitore ogni 2 mesi per prevenire danni alla batteria. La forza del segnale ricevuto dal ricevitore deve essere regolata all'estremità di partenza prima del test (né troppo alta né troppo bassa) e non deve essere regolata durante il test.
Q1. A cosa serve l'identificatore di cavi XHSB505B?
Identifica quale cavo è quello di destinazione tra molti cavi durante la posa, la ricollocazione, la manutenzione e la gestione dei guasti dei cavi di alimentazione — specialmente in trincee per cavi con molti cavi della stessa specifica. Può identificare sia cavi sotto tensione che disattassati.
Q2. Qual è la differenza tra il metodo di connessione diretta e il metodo di accoppiamento?
Il metodo di connessione diretta è per cavi disattassati: l'uscita del trasmettitore è collegata al nucleo del cavo (o alla schermatura/armatura in rame), con intervallo di prova 0Ω–1kΩ e marcia I (150V). Il metodo di accoppiamento è per cavi sotto tensione: la pinza di trasmissione è agganciata al cavo senza manipolazione del cavo, con intervallo di prova 0Ω–50Ω e marcia II (250V); entrambe le estremità della guaina devono essere ben messe a terra.
Q3. Come viene giudicato il risultato dell'identificazione?
Dalla direzione dell'oscillazione dell'ago del misuratore: solo il cavo che trasporta il segnale riceve i tre segnali caratteristici continui nella stessa direzione, la frequenza di oscillazione corrisponde al trasmettitore e viene emesso un suono "bip-bip-bip". La freccia della pinza di ricezione (e della pinza di trasmissione) deve puntare verso l'estremità lontana del cavo, altrimenti l'ago oscilla nella direzione opposta.
Q4. Quali sono i principali parametri tecnici?
Identificazione tramite direzione dell'oscillazione dell'ago del misuratore; ganascia pinza di trasmissione Φ125mm e ganascia pinza di ricezione Φ200mm; tensione di uscita 150V (marcia I) e 250V (marcia II); intervallo di prova 0Ω–1kΩ (diretto) e 0Ω–50Ω (accoppiamento); corrente di impulso 0–10A; periodo di impulso 2.75s per ciclo; alimentazione batteria al litio 12VDC (trasmettitore) e batterie formato-5 (AA) (ricevitore portatile).
Q5. Cosa è incluso nella confezione e cosa si deve notare per la sicurezza?
La confezione include 1 trasmettitore, 1 ricevitore, 1 caricabatterie, 1 cavo di uscita rosso, 1 cavo di uscita nero, 1 pinza di trasmissione, 1 pinza di ricezione e 2 batterie formato-5 (AA). Per sicurezza, dopo che il cavo da testare è stato identificato, deve essere eseguito un test di picchettamento prima della costruzione; quando si identifica un cavo sotto tensione, entrambe le estremità della guaina devono essere ben messe a terra e le pinze di ricezione e trasmissione devono essere mantenute a una distanza di almeno 2 metri.
