XHSB505B Identificatore del cavo √ Cable Fault Locator product特性
Identificazione accurata e affidabile.
Una mascella di identificazione di grandi dimensioni, adatta a diversi cavi (clamp di trasmissione Φ125 mm, clamp di ricezione Φ200 mm).
Operazione estremamente semplice e indicazione chiara e intuitiva.
L'unità principale e gli accessori sono portatili e puliti, piccoli e leggeri.
L'intensità del segnale ricevuto dal ricevitore è regolabile.
È possibile testare sia i cavi attivi che quelli disattivati.
Utenti e applicazioni raccomandati
Questo strumento è dedicato all'identificazione dei cavi per determinare quale tra molti cavi sia il bersaglio sia per i cavi attivi sia per quelli disattivati.
1- equipaggi per l'ispezione delle trincee e per la registrazione dei cavi
Per confermare la proprietà e l'identità di ciascun cavo in trincee dense contenenti molti cavi della stessa specifica, utilizzando il giudizio intuitivo della direzione di oscillazione dell'ago del contatore.
2- equipaggi di manutenzione dei cavi in servizio e senza interruzioni
Per identificare un cavo attivo con il metodo di accoppiamento non è necessario alcun funzionamento sul cavo sottoposto a prova e non è richiesto alcun interruzione (entrambi gli estremi della guaina devono essere ben radicati).
3- equipaggiamenti di ricollocazione, riconnessione e collegamento dei cavi
per la conferma del cavo di destinazione con il metodo di connessione diretta su cavi disattivati prima del trasferimento o del ri-connessione,e per il lavoro con la prova di picco obbligatoria prima della costruzione dopo l'identificazione.
Principio di funzionamento Determinazione del cavo in diretta (metodo di accoppiamento)
Il trasmettitore genera uno speciale segnale di impulso, che viene applicato attraverso la pinza di trasmissione dedicata in un punto del cavo in corrente da identificare.Secondo il principio dell' induzione elettromagnetica, viene prodotto un segnale indotto in conformità con il segnale trasmesso lungo il cavo; sul posto vengono utilizzati la pinza ricevitrice ad alta sensibilità e il ricevitore portatile per rilevare tutti i cavi,e secondo le indicazioni del ricevitore il cavo che trasporta il segnale applicato (il cavo in diretta da identificare) può essere individuato con precisione.
Determinazione del cavo disattivato (metodo di connessione diretta)
Il trasmettitore genera il segnale di impulso speciale, che viene applicato attraverso una linea di collegamento al cavo da identificare.un segnale indotto in conformità al segnale trasmesso viene prodotto lungo il cavo■ sul posto vengono utilizzate la pinza ricevitrice ad alta sensibilità e il ricevitore portatile per rilevare tutti i cavi,e dall'indicazione del contatore è possibile individuare con precisione il cavo che trasporta il segnale applicato (il cavo disattivato da identificare).
Disposizione dello strumento

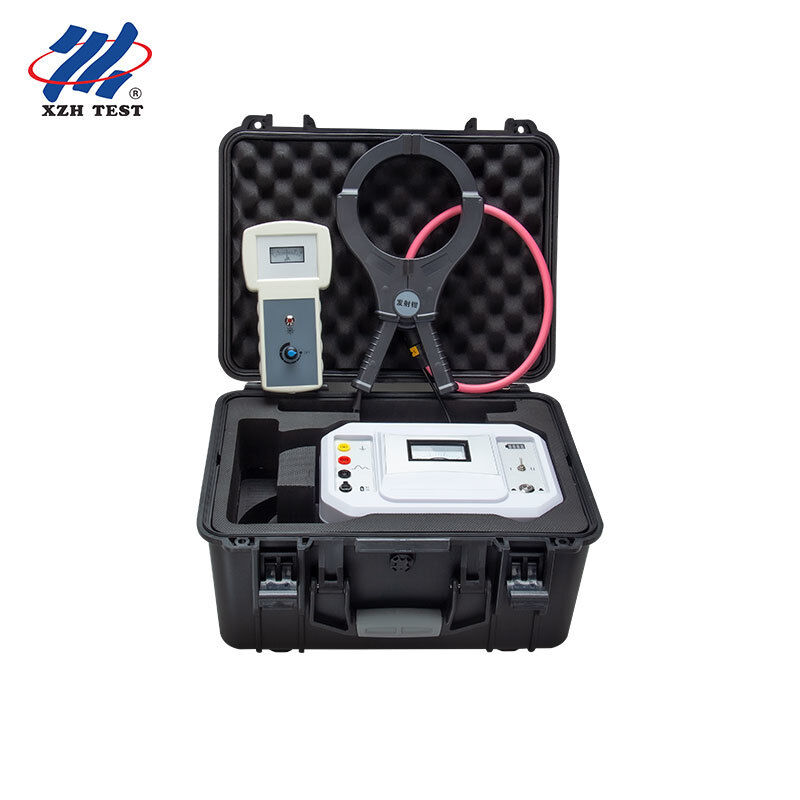

Lo strumento è costituito dal trasmettitore, dalla pinza di trasmissione, dalla pinza di ricezione e dal ricevitore portatile.
Pannello del trasmettitore: terminale di messa a terra (terra di sicurezza dell'apparecchiatura); uscita positiva (connessa alla linea di uscita rossa); uscita negativa (connessa alla linea di uscita nera);carica (porta di ricarica DC12V), collegare un caricabatterie a 12 V per la ricarica); interruttore di alimentazione; interruttore di marcia ("I" per l'identificazione del cavo disattivato, "II" per l'identificazione del cavo attivo);Indicatore della batteria (livello della batteria in tempo reale quando la batteria integrata funziona)Ammeter (corrente media di uscita istantanea).
ricevitore portatile: una manopola di regolazione regola l'intensità del segnale ricevuto (in senso orario per aumentare, in senso antiorario per diminuire; ha anche una funzione di interruttore);un connettore BNC sul lato inferiore collega la pinza ricevente.
Parametri tecnici
| Articolo |
Specificità |
| Metodo di identificazione |
Giudicato dalla direzione di oscillazione dell'ago del contatore |
| Apertura della mascella |
Clampo di trasmissione: Φ125 mm; clampo di ricezione: Φ200 mm |
| Voltaggio di uscita |
Connessione: 150 V (metodo di collegamento diretto); connessione: 250 V (metodo di accoppiamento) |
| Intervallo di prova |
Metodo di connessione diretta: 0Ω ⋅ 1kΩ; metodo di accoppiamento: 0Ω ⋅ 50Ω |
| Corrente di impulso |
010A |
| Periodo dell' impulso |
20,75 per ciclo |
| Fornitore di alimentazione |
Trasmettitore: batteria al litio 12VDC; ricevitore portatile: batterie AA di taglia 5 |
Guida operativa Identificazione dei cavi in diretta ¢ metodo di accoppiamento
Non è necessaria alcuna operazione sul cavo sottoposto a prova. Basta attaccare la pinza di trasmissione al cavo.
Entrambe le estremità della guaina del cavo devono essere ben messa a terra, altrimenti la corrente di accoppiamento diminuisce con l'aumentare della resistenza alla terra.
Se entrambe le estremità della guaina non sono a terra o se la guaina è rotta nel mezzo, il metodo di accoppiamento non può essere utilizzato.
Quando si attacca, la freccia della pinza di trasmissione deve puntare all'estremità più lontana del cavo.
La pinza ricevente e la pinza trasmettitrice devono essere tenute a almeno 2 m di distanza.
1.Collegare l'uscita del trasmettitore alla pinza di trasmissione e fissarla in una posizione appropriata del cavo in corrente, con la freccia della pinza puntata verso l'estremità del cavo.
2.Accendere l'interruttore di alimentazione del trasmettitore e selezionare la marcia "II"; la luce di alimentazione lampeggia tre volte e l'ago dell'ammeter oscilla tre volte alla stessa frequenza, rilasciando il segnale di impulso ciclicamente.
3.Collegare la pinza ricevente al ricevitore e fissarla sul cavo sottoposto a prova.
4.Si noti che la freccia della pinza ricevitrice punta all'estremità opposta del cavo, altrimenti l'ago oscilla in senso opposto.
5.ruotare il pulsante di regolazione del ricevitore nel senso orario; quando si sente un "bip" e si accende la luce di indicazione, il ricevitore si accende; regolare l'intensità del segnale ricevuto a un livello adeguato;solo il cavo che trasporta il segnale riceve un segnale la cui frequenza di oscillazione corrisponde alla frequenza di commutazione di uscita del trasmettitore, con un suono "beep-beep-beep".
6.Se il cavo di destinazione non può essere identificato con il metodo di accoppiamento, si raccomanda di utilizzare il metodo di connessione diretta.
Identificazione del cavo disattivato metodo di connessione diretta
Metodo di cablaggio 1: collegare il cavo di prova rosso al nucleo del cavo (una fase è sufficiente) e il cavo di prova nero alla terra;connettere l'estremità più lontana di quella fase alla terra (lo strato di schermatura del cavo e l'armatura non sono a terra).
Metodo di cablaggio 2: collegare il cavo di prova rosso al nucleo del cavo (una fase è sufficiente); collegare il cavo di prova nero alla schermatura di rame o all'armatura del cavo;collegare l'estremità più lontana di quella fase alla schermatura di rame o all'armatura del cavoL'identificazione dipende dalla condizione di messa a terra del sistema di messa a terra e dal fatto che lo schermo o l'armatura siano intatti.Quindi i metodi 1 e 2 danno i risultati più ideali..
Se la resistenza del circuito di messa a terra è troppo elevata o poco affidabile, il segnale trasmesso potrebbe non caricarsi o annullare e il risultato sarà scadente;regolare il cablaggio e utilizzare il metodo 1 o il metodo 2.
1.Accendere l'interruttore di alimentazione del trasmettitore e impostare l'interruttore di cambio su "I"; la luce di alimentazione lampeggia tre volte e l'ago dell'ampereometro oscilla tre volte alla stessa frequenza,con una capacità di accensione superiore a 50 W.
2.Collegare il ricevitore alla pinza ricevitrice e fissarla sul cavo sottoposto a prova.
3.Si noti la direzione della freccia della pinza ricevitrice (la freccia punta all'estremità più lontana), altrimenti l'ago oscilla nella direzione opposta.
4.ruotare il pulsante di regolazione del ricevitore nel senso orario; quando si sente un "bip" e si accende la luce di indicazione, il ricevitore si accende; regolare l'intensità del segnale ricevuto a un livello adeguato;solo il cavo che trasporta il segnale riceve tre segnali caratteristici continui nella stessa direzione, con la frequenza di oscillazione corrispondente al trasmettitore e un suono "bipp-bipp-bipp".
Precauzioni
Dopo aver individuato il cavo da testare, è necessario effettuare una prova di picco prima della costruzione, per garantire la sicurezza!
Durante la prova, l'intensità del segnale ricevuto del ricevitore deve essere adeguatamente regolata né troppo grande né troppo piccola e deve essere impostata all'estremità di partenza prima della prova;non deve essere regolato durante la prova.
Quando la pinza ricevitrice è fissata sul cavo sottoposto a prova, assicurarsi che le mascelle abbiano un buon contatto; polvere, spazi vuoti o un'adattatura allentata influenzeranno la ricezione del segnale.
Se l' oscillazione dell' ago non è evidente sul posto, controllare se la pinza ricevente ha un buon contatto.
Quando si identifica un cavo attivo, se l'interferenza è così grave che la pinza ricevente diventa magneticamente satura e non può ricevere il segnale,si raccomanda di utilizzare invece il metodo disattivato.
Lo strumento può essere direttamente cortocircuitato per le prove.
Quando la frequenza di oscillazione dell'ago del ricevitore non corrisponde al trasmettitore o l'ampiezza di oscillazione è troppo piccola,Il segnale è troppo debole .
Quando l'ago ricevitore oscilla in modo irregolare o non oscilla affatto, l'interferenza è troppo forte o il cavo sottoposto a prova non è il cavo di destinazione.
Lo strumento può essere utilizzato sia all'interno che all'esterno, ma deve evitare la pioggia, gas corrosivi, polveri pesanti e luoghi ad alta temperatura.L'operatore deve avere conoscenze generali di apparecchiature o strumenti elettriciÈ uno strumento di alta precisione e deve essere protetto dalle forti vibrazioni; la riparazione, la cura e l'adeguamento devono essere effettuati da professionisti.Caricare e mantenere il trasmettitore una volta ogni 2 mesi per evitare danni alla batteria.
常问问题 (domande frequenti)
Q1. Quale problema risolve l'identificatore di cavo XHSB505B?
Risolve il problema in loco di "quale cavo è quello che stiamo cercando" durante la posa del cavo di alimentazione, il trasferimento,manutenzione e gestione dei guasti ?? specialmente nelle trincee dei cavi in cui sono disposti insieme molti cavi della stessa specifica ?? che aiutano a evitare di segare o ricollegare erroneamente il cavo sbagliato.
Q2. Come viene valutato il risultato dell'identificazione?
Per la direzione di oscillazione dell'ago del contatore: solo il cavo che trasporta il segnale applicato riceve i tre segnali caratteristici continui nella stessa direzione, la frequenza di oscillazione corrisponde al trasmettitore,La freccia della pinza ricevente (e della pinza trasmettitrice) deve puntare all'estremità opposta del cavo, altrimenti l'ago oscilla in senso opposto.
Q3. Quali sono i principali parametri tecnici?
Identificazione in base alla direzione di oscillazione dell'ago del contatore; mascella di trasmissione Φ125 mm e mascella di ricezione Φ200 mm; tensione di uscita 150 V (modo I) e 250 V (modo II);intervallo di prova 0Ω ⋅ 1kΩ (connessione diretta) e 0Ω ⋅ 50Ω (accoppiamento); corrente di impulso 0 ‰ 10A; periodo di impulso 2,75s per ciclo; alimentazione con batteria al litio 12VDC (trasmettitore) e batterie di dimensione 5 (AA) (ricevitore portatile).
Q4. Cosa deve essere notato quando si identifica un cavo in corrente con il metodo di accoppiamento?
Non è necessaria alcuna operazione sul cavo sottoposto a prova; entrambe le estremità della guaina devono essere ben messa a terra (altrimenti la corrente di accoppiamento scende con l'aumento della resistenza di messa a terra);e se le estremità della guaina non sono a terra o la guaina è rotta nel mezzo, il metodo di accoppiamento non può essere utilizzato.Quando si attacca, la freccia della pinza deve puntare verso l'estremità più lontana del cavo e la pinza ricevente e quella trasmettitrice devono essere tenute a almeno 2 m di distanza.
D. Cosa è incluso nel pacchetto?
Il pacchetto comprende 1 trasmettitore, 1 ricevitore, 1 caricabatterie, 1 linea di uscita rossa, 1 linea di uscita nera, 1 pinza trasmettitore, 1 pinza ricevitrice e 2 batterie AA di taglia 5.i problemi di qualità vengono riparati gratuitamente, e le riparazioni e il servizio tecnico sono forniti per tutta la vita.
