Indicatore di guasti del cavo
>
Identificatore cavi | Strumento di identificazione cavi AC ad alta potenza con frequenza del segnale regolabile | XHSB505

Identificatore cavi | Strumento di identificazione cavi AC ad alta potenza con frequenza del segnale regolabile | XHSB505

Dettagli del prodotto:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: XZH TEST ISO/CE
Certificazione: CE/ISO
Numero di modello: XHSB505
Informazione dettagliata
Luogo di origine:
Xi'an, Shaanxi, Cina
Marca:
XZH TEST ISO/CE
Certificazione:
CE/ISO
Numero di modello:
XHSB505
Evidenziare:

High Light

Evidenziare:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Quantità di ordine minimo:
1 unità
Prezzo:
Negoziabile
Imballaggi particolari:
Imballaggio in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
3000 unità/anno
Descrizione di prodotto

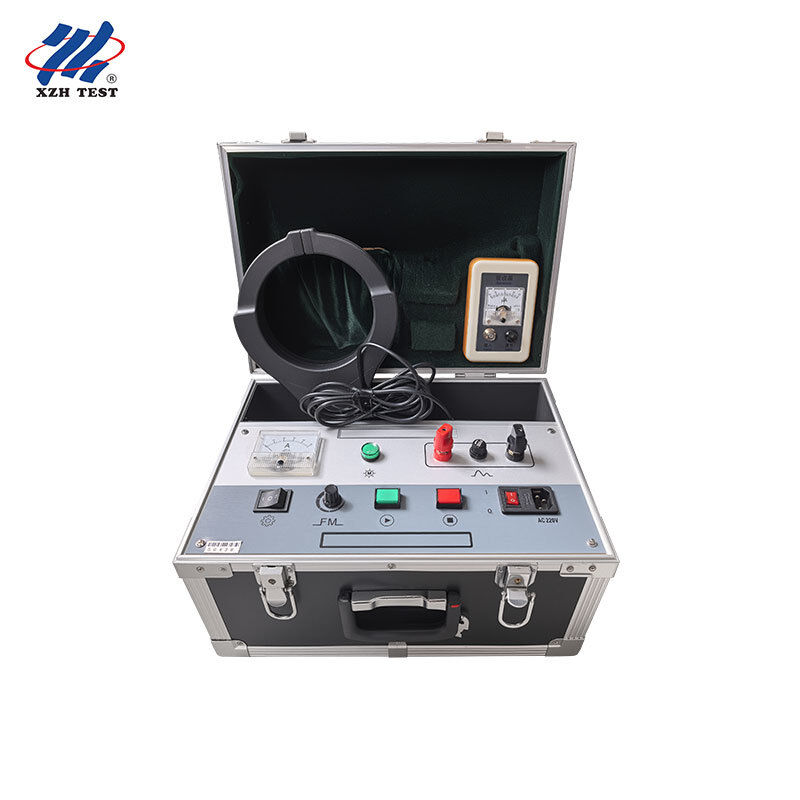

Visualizzazione del prodotto

L'identificatore di cavo XHSB505 è stato sviluppato per la costruzione di cavi ad alta tensione,personale di installazione e manutenzione che ha urgente bisogno di una soluzione pratica per identificare un cavo specifico tra molti cavi sul sitoGuidato dalla teoria del campo elettromagnetico e adottando una tecnologia avanzata insieme a moderne tecniche elettroniche e di attrezzatura, fornisce un'identificazione rapida e accurata dei cavi.

Caratteristiche chiave
  • Identificazione accurata e priva di errori
  • Grandi pinze di identificazione adatte a una vasta gamma di cavi
  • Operazione estremamente semplice
  • Indicazione chiara e intuitiva
  • Parti principali e ausiliarie portatili e pulite
  • Sensibilità del ricevitore regolabile
  • Frequenza del segnale regolabile
Principio di funzionamento

L'alimentazione elettrica AC 220 V di ingresso è convertita mediante tecnologia elettronica nel segnale speciale ad alta potenza necessario per l'identificazione.Questo segnale viene applicato al cavo da identificare attraverso la linea di collegamentoSulla base del principio dell'induzione elettromagnetica, un segnale coerente con il segnale trasmesso viene indotto lungo il cavo.per la prova di tutti i cavi presenti viene utilizzata una pinza ricevitore ad alta sensibilità combinata con un ricevitore portatile, e il cavo di destinazione (il cavo che trasporta il segnale applicato) può essere individuato con precisione dall'indicazione sul contatore ricevitore portatile.

Parametri tecnici
Articolo Specificità
Metodo di identificazione Determinato dalla direzione di oscillazione dell'indicatore del contatore
Apertura della pinza Φ125 mm
Potenza 1.5 kVA (intermittente, istantanea)
Frequenza di trasmissione del segnale Min 0,4 Hz, Max 1 Hz (intervallo regolabile)
Guida operativa
  1. Disconnettere la corazza a entrambe le estremità del cavo dalla terra e fissare il clip rosso della linea di uscita sul nucleo del cavo da testare (una buona fase o la fase con un maggiore isolamento);fissare la clip nera della linea di uscita sul punto di messa a terra o sul palo di messa a terra; collegare il nucleo corrispondente di tale cavo al punto di messa a terra o al palo di messa a terra all'estremità posteriore.
  2. Accendere l'interruttore di alimentazione dell'identificatore e selezionare la marcia di uscita: "I" è la marcia bassa, adatta per cavi corti; "II" è la marcia alta, adatta per cavi lunghi.
  3. Dopo aver confermato lo stato del cavo in loco e che il cablaggio è corretto, premere il pulsante "Start".
  4. Collegare il ricevitore identificativo alla pinza del ricevitore.
  5. Si noti la direzione della freccia della pinza del ricevitore indica la direzione del flusso di corrente (la direzione positiva); altrimenti l'indicatore del contatore oscilla nella direzione opposta.
  6. Clampare la pinza del ricevitore sul cavo da testare.
  7. Regolare la sensibilità del ricevitore in una posizione adeguata.
  8. Il ricevitore portatile mostra ora il segnale di svolta.

Quando il trasmettitore e il ricevitore funzionano normalmente, la tensione indotta nella pinza di prova viene visualizzata sul ricevitore portatile e la direzione di oscillazione del puntatore è la direzione del segnale.Quando il pulsante di regolazione non viene spostato e la freccia rossa sul lato della pinza di prova punta nella stessa direzione del cavo, il cavo il cui puntatore ricevitore si devia a destra con la più grande oscillazione è il cavo bersaglio; tutti gli altri cavi mostrano solo un segnale di ritorno,con il puntatore deviante verso sinistra e un piccolo swing.

Precauzioni
  • Durante la prova, non impostare la sensibilità del ricevitore troppo alta; è appropriato un'oscillazione del puntatore del contatore di circa il 20­80%.
  • Il fusibile dell'alimentazione di funzionamento dell'identificatore non deve essere troppo grande e non deve superare 6 A.
  • Dopo aver individuato il cavo di destinazione, esso deve essere sottoposto a prova di foratura prima della costruzione per garantire la sicurezza.
  • Quando la pinza ricevitrice è fissata sul cavo da testare, assicurarsi che le mascelle della pinza siano in stretto contatto.
  • Se il puntatore del ricevitore non oscilla ovviamente sul posto, verificare se la pinza del ricevitore è in buon contatto.
  • È severamente vietato utilizzare un singolo cavo per effettuare una prova di cortocircuito dello strumento; utilizzare per la prova la resistenza di prova standard.
  • Quando si identifica un cavo a bassa resistenza a breve distanza che fa saltare il fusibile, collegare in serie la resistenza di prova all'estremità di trasmissione del segnale dello strumento.
Per chi è?

L' XHSB505 è unstrumento di identificazione dei cavi ad alta potenza alimentato a rete1,5 kVA di uscita, pinza di Φ125 mm, frequenza regolabile del segnale di 0,4−1 Hz).È destinato a squadre che identificano i cavi in loco da una rete elettrica e hanno bisogno di una frequenza di segnale regolabile e degli ingranaggi a bassa/alta potenza per abbinare i cavi corti e lunghi.

  • Gli addetti alla costruzione, all'installazione e alla manutenzione dei cavi ad alta tensione che devono confermare con esattezza su quale cavo lavorano prima di tagliare o unire.
  • Gruppi di campo utili e di rete che operano in trincee e condotte di cavi in cui molti cavi della stessa specifica si collegano.
  • Ingegneri sul campo che possono collegarsi a un alimentatore AC 220 V in loco e hanno bisogno di un'uscita ad alta potenza (1,5 kVA) per percorsi di cavi difficili o più lunghi.
  • Operatori che devono regolare la velocità di trasmissione del segnale (0,4 ∼1 Hz) in base alle condizioni specifiche del sito e selezionare la marcia bassa "I" per i cavi corti o la marcia alta "II" per i cavi lunghi.
  • Operatori elettrici che hanno conoscenze generali sull'uso di apparecchiature e strumenti elettrici, come richiesto dal manuale.
Servizio post-vendita

Lo strumento è dotato di una garanzia gratuita di un anno per problemi di qualità a partire dalla data di acquisto, e sono fornite riparazioni e servizi tecnici a vita.Se si constata che lo strumento non funziona normalmente o si verifica un guasto, si prega di contattarci in modo che possiamo organizzare la soluzione più conveniente ed efficace per voi.

Domande frequenti

Q1. Come identifica l'XHSB505 il cavo bersaglio?
L'identificazione si basa sulla direzione di oscillazione del puntatore del contatore.Quando il pulsante di regolazione non viene spostato e la freccia rossa sul lato della pinza di prova punta nella stessa direzione del cavo, il cavo il cui puntatore ricevitore si devia a destra con la più grande oscillazione è il cavo bersaglio; tutti gli altri cavi mostrano solo un segnale di ritorno,con il puntatore deviante verso sinistra e un piccolo swing.

Q2. A cosa serve la frequenza del segnale regolabile?
L'identificatore di nuova generazione aggiunge una funzione di regolazione della frequenza.da 4 Hz a 1 Hz al massimo, in modo che il segnale possa essere abbinato alle condizioni in loco.

Q3. Quali sono gli ingranaggi di uscita "I" e "II"?
L'interruttore di selezione di uscita ha due marce: "I" è la marcia bassa, adatta per cavi corti, e "II" è la marcia alta, adatta per cavi lunghi.

Q4. Come deve essere impostata la sensibilità del ricevitore?
Utilizzare il potenziometro situato sul lato inferiore del ricevitore portatile per regolare la sensibilità, in modo che il puntatore del contatore oscilla intorno al 20~80%.Se l' oscillazione del puntatore non è evidente, verificare se la pinza del ricevitore è in buon contatto.

Q5. Quali precauzioni devono essere osservate, e cosa sono incluse?
Dopo aver individuato il cavo, provare a forare il cavo prima della costruzione per motivi di sicurezza; assicurare un buon contatto con la mascella della pinza; non effettuare mai una prova di cortocircuito con un singolo cavo; utilizzare la resistenza di prova standard;se l'identificazione di un cavo a bassa resistenza a breve distanza fa saltare il fusibile, collegare la resistenza di prova in serie all'estremità di trasmissione del segnale e il fusibile di alimentazione non deve superare 6 A. Il pacchetto comprende l'unità principale, il ricevitore, il cavo di alimentazione, la linea di uscita rossa, la linea di uscita nera,pinza del ricevitore (prova), resistenza di prova, tre fusibili 6 A e tre fusibili 20 A, con garanzia gratuita di un anno e servizio a vita.
