Il localizzatore di guasti cavi XHDD503E utilizza i principi di captazione delle vibrazioni e induzione elettromagnetica per determinare la posizione specifica di un punto di guasto di un cavo. Il punto di guasto viene scaricato per flashover con l'aiuto di un generatore di impulsi ad alta tensione. Le onde vibratorie, le onde sonore e le onde elettromagnetiche generate dalla scarica per flashover vengono captate dalla sonda speciale dello strumento di localizzazione, e vengono amplificate, elaborate, visualizzate e trasmesse dallo strumento. Il tester determina quindi la posizione precisa del punto di guasto "direttamente sopra il cavo e nell'intervallo di misurazione approssimativa" tramite udito e vista.
Questo strumento di localizzazione è adatto per guasti a bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per illuminazione stradale e fili interrati di vari materiali, sezioni e mezzi, nonché guasti di dispersione ad alta resistenza e flashover ad alta resistenza.
Caratteristiche principali| Articolo | Specifiche |
|---|---|
| Parametri del filtro | Passa tutto: 100 Hz–1600 Hz; passa basso: 100 Hz–300 Hz; passa alto: 160 Hz–1600 Hz; passa banda: 200 Hz–600 Hz |
| Regolazione del canale | 8 livelli ciascuno per suono, magnetico e tensione |
| Guadagno di uscita | 16 livelli (0–112 dB) |
| Impedenza di uscita | 350 Ω |
| Precisione di posizionamento acustico-magnetico | Inferiore a 0,1 m |
| Precisione di posizionamento della tensione di passo | Inferiore a 0,5 m |
| Precisione di identificazione del percorso | Inferiore a 0,5 m |
| Alimentazione | 4 batterie al litio standard 18650 |
| Autonomia in standby | Più di 8 ore |
| Temperatura ambiente | −25 °C a 65 °C; umidità relativa ≤ 90% |
Basato sul tradizionale metodo di localizzazione acustica, questo metodo aggiunge il rilevamento e l'applicazione di segnali elettromagnetici. Quando il generatore ad alta tensione effettua una scarica d'impatto sul cavo guasto, il suono generato dalla scarica nel punto di guasto viene trasmesso al terreno e captato da una sonda altamente sensibile; dopo l'amplificazione, si sente un suono "pop" attraverso le cuffie. La sonda integrata riceve il segnale del campo magnetico in tempo reale e, utilizzando il principio che il campo magnetico si propaga molto più velocemente del suono, determina la distanza del punto di guasto rilevando la differenza di tempo tra il segnale elettromagnetico e il segnale sonoro. La posizione del sensore viene spostata per trovare il punto con la minima differenza di tempo acustico-magnetico, e la posizione esatta del guasto si trova direttamente sotto di esso.
Metodo del suono puroIl metodo del suono puro viene utilizzato principalmente per misurare guasti ad alta resistenza e flashover. Una sorgente ad alta tensione applica una tensione d'impulso al cavo guasto per causare una scarica nel punto di guasto, e il suono generato durante la scarica viene utilizzato per localizzare accuratamente il guasto. Il sensore di vibrazioni acustiche converte il segnale acustico in un segnale elettrico, che viene amplificato e filtrato, e infine ripristinato in suono attraverso le cuffie o visualizzato dall'intensità sonora. Il luogo con la maggiore intensità sonora è il punto di guasto.
Metodo magnetico puroIl metodo magnetico puro può determinare il percorso del cavo e la posizione precisa del punto di guasto. Una sorgente ad alta tensione applica una tensione d'impulso al cavo guasto, una bobina di induzione capta il segnale d'impulso e la deviazione dal cavo viene giudicata dalle caratteristiche del segnale d'impulso. Quando le caratteristiche dei segnali d'impulso captati deviano, il punto viene determinato come punto di guasto.
Metodo di tensione (metodo del telaio a A)Per un guasto a terra in un cavo interrato, viene utilizzato il metodo della differenza di potenziale per trovare il punto di guasto. Una tensione di prova viene applicata tra il punto di prova del cavo guasto e il terreno, formando un campo elettrico distribuito concentrico con il punto di ingresso attorno al punto di ingresso del cavo. Non c'è differenza di potenziale tra punti di uguale raggio, ma c'è differenza di potenziale tra punti di diverso raggio (punti A e B). I due punti vengono gradualmente avvicinati al punto centrale; quando il punto di guasto si trova esattamente tra i punti A e B, la differenza di potenziale diventa zero, e se i punti si spostano oltre il punto di guasto la polarità si inverte — quindi il punto di messa a terra può essere determinato con precisione spostandosi avanti e indietro.
Interfaccia operativa e impostazioniLo strumento viene azionato tramite touchscreen o tramite il controllo di regolazione a un pulsante. L'interfaccia operativa include un'area di visualizzazione della forma d'onda (forma d'onda del campo magnetico e forma d'onda audio) e un'area di regolazione dei parametri.
Il filtro del canale sonoro ha una larghezza di banda predefinita in fabbrica di 100 Hz–1600 Hz. È possibile selezionare parametri di filtro appropriati per diversi siti — ad esempio, su pavimentazione dura vicino al punto di guasto il filtro passa alto preserva al meglio il suono d'impatto ad alta frequenza, mentre più lontano o su terreno morbido o sabbia il filtro passa basso è adatto. Il filtraggio passa banda è un compromesso tra i due.
Riepilogo utilizzo Funzionamento con generatore di impulsi ad alta tensioneIl localizzatore viene utilizzato insieme a un generatore di segnali a impulsi ad alta tensione che opera in stato di scarica periodica. I metodi di cablaggio includono il metodo fase-armatura (preferito in caso di danni all'isolamento fase-terra, poiché l'attenuazione del suono di scarica è piccola), il metodo fase-fase (per un semplice guasto fase-fase senza messa a terra combinata) e il metodo di cablaggio per un semplice guasto di disconnessione.
Selezione dell'area di localizzazionePrima della localizzazione, il percorso del cavo deve essere prima chiaro; se i disegni e i dati sono incompleti, deve essere eseguito il rilevamento del percorso e devono essere effettuate le marcature. Sulla base dei risultati della misurazione della distanza e considerando il margine della piastra di testa del cavo e il terreno, la posizione del punto di guasto viene determinata approssimativamente, generalmente entro (valore di misurazione della distanza ± 50 m). La localizzazione inizia dopo che il punto di guasto è stato penetrato.
Passaggi di localizzazioneNota: il metodo del telaio a A può essere utilizzato solo quando il conduttore è collegato a terra (messa a terra morta).
L'XHDD503E è uno strumento di localizzazione per lo stadio finale ed esatto dopo che un guasto è già stato localizzato approssimativamente. È costruito per team che lo combinano con un generatore di impulsi ad alta tensione e devono posizionare il punto di guasto con precisione su siti con superfici dure e rumore ambientale elevato — sotto cemento e asfalto, lungo strade trafficate e su guasti ad alta resistenza o flashover — dove un semplice metodo di ascolto acustico si perde facilmente nel rumore.
D1. Cosa fa l'XHDD503E?
È un localizzatore di guasti cavi che utilizza la captazione delle vibrazioni e l'induzione elettromagnetica per determinare la posizione specifica di un punto di guasto di un cavo. Funzionando con un generatore di impulsi ad alta tensione, capta le onde di vibrazione, sonore ed elettromagnetiche create dalla scarica per flashover nel punto di guasto e consente all'operatore di localizzare il punto con precisione tramite udito e vista, direttamente sopra il cavo e nell'intervallo di misurazione approssimativa.
D2. Per quali guasti e cavi è adatto?
È adatto per guasti a bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per illuminazione stradale e fili interrati di vari materiali, sezioni e mezzi, nonché guasti di dispersione ad alta resistenza e flashover ad alta resistenza. Il metodo del telaio a A (tensione di passo) può essere utilizzato solo quando il conduttore è a terra morta.
D3. Quali metodi di localizzazione fornisce?
Ne fornisce quattro: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e metodo di tensione (telaio a A / tensione di passo). La sincronizzazione acustico-magnetica aggiunge il rilevamento del segnale elettromagnetico al tradizionale metodo acustico e determina la distanza tramite la differenza di tempo tra i segnali elettromagnetici e sonori.
D4. Quale precisione e quali condizioni di lavoro ci si può aspettare?
La precisione di posizionamento acustico-magnetico è inferiore a 0,1 m, la precisione di posizionamento della tensione di passo inferiore a 0,5 m e la precisione di identificazione del percorso inferiore a 0,5 m. Funziona con 4 batterie al litio 18650 con oltre 8 ore di standby, a temperature da −25 °C a 65 °C e umidità relativa ≤ 90%, e i sensori sono impermeabili fino a IP65.
D5. Cosa bisogna notare e cosa è incluso?

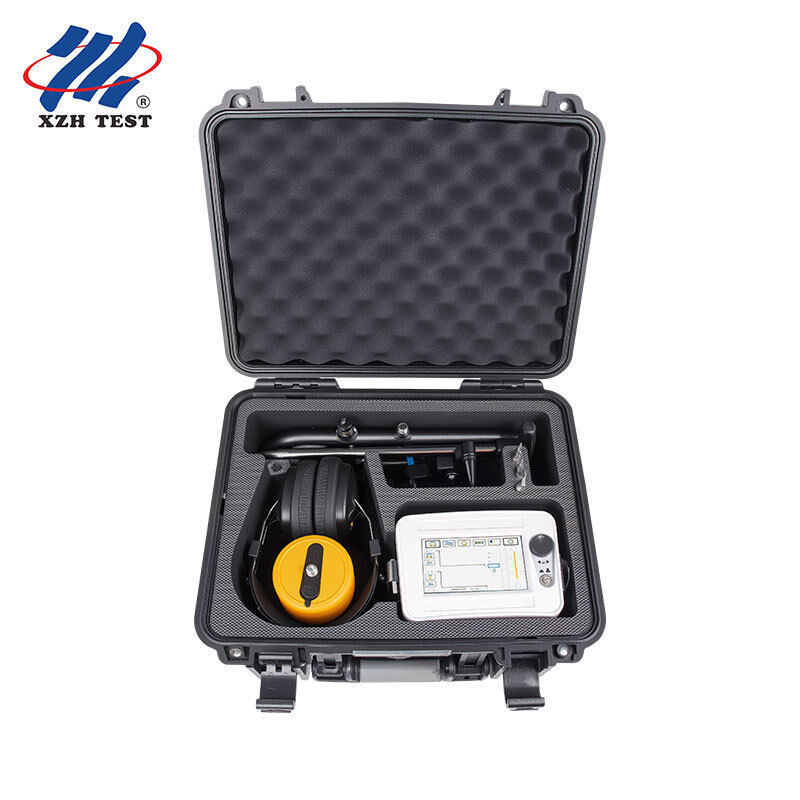

Caricare lo strumento quando la carica della batteria è inferiore al 20% (circa 4 ore per una carica completa); non smontare la sonda o lo strumento; pulire l'LCD solo con un panno semi-asciutto privo di fibre; ed evitare di posizionare il sensore sul corpo del cavo. La confezione include il localizzatore di guasti cavi, cuffie, sonda (con asta di collegamento, testa della sonda e tre artigli), cavo segnale a 7 poli, caricabatterie, telaio a A (con cavo telaio a A), 2 picchetti di terra e una chiave multifunzione, con un anno di garanzia gratuita e manutenzione e servizio tecnico a vita.
