Indicatore di guasti del cavo
>

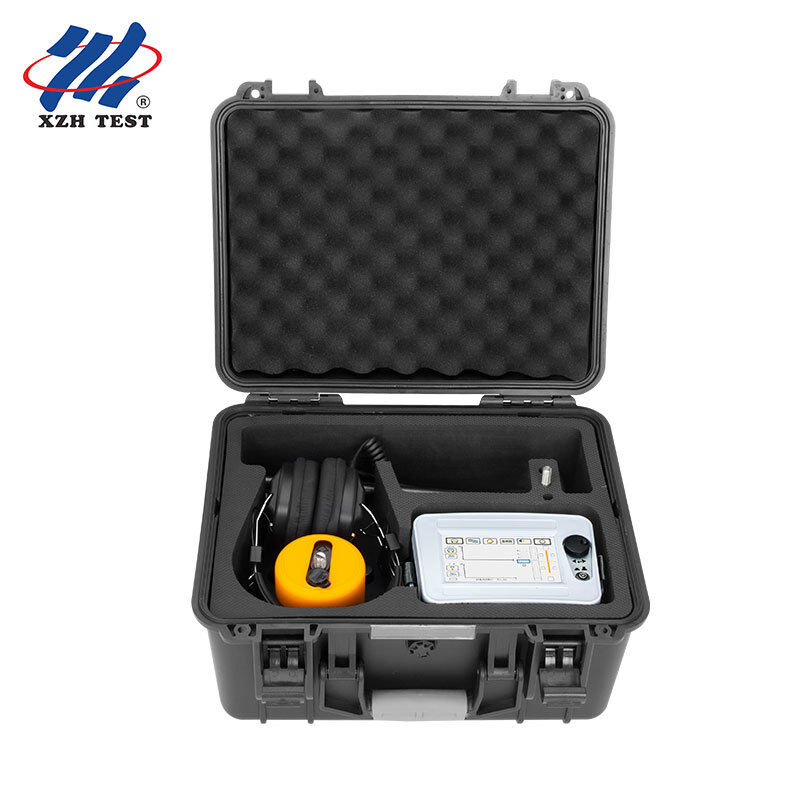

Indicatore di guasti del cavo. Locatore di sincronizzazione acustico magnetico con indicazione di percorso IP65. XHDD503C.

Indicatore di guasti del cavo. Locatore di sincronizzazione acustico magnetico con indicazione di percorso IP65. XHDD503C.

Dettagli del prodotto:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: XZH TEST
Certificazione: CE/ISO
Numero di modello: XHDD503C
Informazione dettagliata
Luogo di origine:
Xi'an, Shaanxi, Cina
Marca:
XZH TEST
Certificazione:
CE/ISO
Numero di modello:
XHDD503C
Evidenziare:

High Light

Evidenziare:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Quantità di ordine minimo:
1 unità
Prezzo:
Negoziabile
Imballaggi particolari:
Imballaggio in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
3000 unità/anno
Descrizione di prodotto
Visualizzazione del prodotto

L'XHDD503C Cable Fault Pinpointer utilizza il metodo di sincronizzazione acustica e magnetica per determinare un punto di guasto del cavo di alimentazione.rilevato e amplificato dalla sonda corrispondente, e la posizione precisa del punto di guasto è determinata dal giudizio uditivo e visivo.È un dispositivo che completa il posizionamento preciso del punto di guasto del cavo all'interno dell'intervallo di misurazione approssimativo e raccoglie la differenza di tempo acustico e magneticoEsso integra la tecnologia di posizionamento, il test assistito dal percorso e altre tecnologie, fornendo modalità di test multiple e ricche didiverse informazioni tempestive per completare la localizzazione del guasto del cavo in modo efficiente e preciso.

Questo strumento di localizzazione è adatto per guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza,Cavi di illuminazione stradale e fili sepolti di vari materiali, sezioni trasversali e supporti, nonché perdite ad alta resistenza e guasti flashover ad alta resistenza.

Caratteristiche chiave
5 pollici touch, LCD ad alta luminosità che garantisce la visibilità sotto la luce solare
Tecnologia di posizionamento sincrono acustico e magnetico che calcola automaticamente la differenza di tempo acustico e magnetico
Il valore di guadagno e il valore di attivazione dei segnali acustici e magnetici possono essere regolati manualmente per adattarsi a vari ambienti
Tecnologia di riduzione del rumore di fondo con una scelta di metodi di filtraggio
Funzioni di riduzione del rumore di fondo e di riduzione del rumore muto BNR
Dotato di indicazione di deviazione di percorso
Sensori di segnale di isolamento fisico a più strati, grado di impermeabilità IP65
Batteria al litio integrata di grande capacità con lungo tempo di standby e caricabatterie veloce
Piccolo e leggero, facile da usare, con semplice interfaccia uomo-macchina
Parametri tecnici
Articolo Specificità
Parametri del filtro All-pass: 100 Hz1600 Hz; low pass: 100 Hz300 Hz; high pass: 160 Hz1600 Hz; band pass: 200 Hz600 Hz
Guadagno del canale 8 livelli regolabili
Guadagno del canale magnetico 8 livelli regolabili
Guadagno di produzione 16 livelli (0-112 dB)
Impedanza di uscita 350 Ω
Accuratezza del posizionamento acustico-magnetico Altri, di larghezza superiore a 2 m
Precisione dell'identificazione del percorso Altri, di altezza superiore a 0,5 m
Fornitore di alimentazione 4 × 18650 batterie standard al litio
Tempo di attesa Più di 8 ore
Temperatura ambiente -25 °C a 65 °C; umidità relativa ≤ 90%
Principio di funzionamento

Il dispositivo utilizza il metodo di sincronizzazione acustico-magnetica per determinare con precisione la posizione del guasto.basato sul metodo tradizionale di localizzazione acustica con l'aggiunta di rilevamento e applicazione di segnali elettromagnetici.

Quando il generatore ad alta tensione esegue una scarica d'urto sul cavo difettoso, il suono generato dalla scarica al punto di guasto viene trasmesso a terra.Il segnale sonoro viene rilevato da una sonda altamente sensibileDopo l'amplificazione, un suono "pop" viene sentito attraverso le cuffie; la sonda integrata riceve il segnale del campo magnetico in tempo reale e,usando il principio che il campo magnetico si propaga molto più velocemente del suono, determina la distanza del punto di guasto rilevando la differenza di tempo tra il segnale elettromagnetico e il segnale sonoro.La posizione del sensore viene spostata per trovare il punto con la più piccola differenza di tempo acustico-magnetico, e la posizione esatta della falla è direttamente sotto di essa.

Gli strumenti di localizzazione acustica tradizionali generalmente monitorano solo con le cuffie, o si basano sul cambio del puntatore del contatore per identificare il suono di scarica al punto di guasto.Dal momento che il suono di scarica scompare in un istante e non è molto diverso dal rumore ambientaleIl metodo di sincronizzazione acustico-magnetica evita efficacemente questi problemi del metodo acustico tradizionale.

interfaccia operativa e impostazioni

Lo strumento è azionato tramite touchscreen o mediante il comando di regolazione a un pulsante.

Impostazione del campo magnetico di guadagno (1°8 livelli) e impostazione del trigger del campo magnetico (0°99 livelli)
Impostazione del guadagno sonoro (1°8 livelli) e impostazione del grilletto sonoro (0°99 livelli)
Indicazione della sonda; impostazione della modalità del filtro (filtrazione a tutto passaggio, a passaggio elevato, a passaggio basso e a passaggio a banda)
Impostazione di silenzio; impostazione di BNR (riduzione del rumore digitale di fondo)
Impostazione del volume (0°16 livelli; 8 livelli raccomandati)
Display della potenza della batteria, indicazione del percorso, intensità del suono, segnale elettromagnetico, intensità del campo magnetico, quattro serie di dati acustico-magnetici sulla differenza di tempo (ms) e display della sonda

Il filtro del canale sonoro ha una larghezza di banda predefinita di fabbrica di 100 Hz ∼1600 Hz. I parametri del filtro appropriati possono essere selezionati per diversi siti ∼, ad esempio,sul pavimento duro vicino al punto di guasto il filtro ad alto passaggio conserva al meglio il suono ad alta frequenza di scarica da impatto, mentre più lontano o su terreno morbido o sabbia il filtro a passaggio basso è adatto.

Nota:quando le quattro serie di dati raccolti sono inferiori a 30 ms per tre volte consecutive, accanto al segnale elettromagnetico appare l'icona che indica che il punto di guasto è stato raggiunto.

Riassunto dell'uso Cablaggio con generatore ad alta tensione

Il posizionamento della sincronizzazione acustica e magnetica richiede un generatore di segnali di impatto ad alta tensione che funziona in uno stato di scarica periodica.I metodi di cablaggio includono il metodo fase-a-terrazzo (preferito quando c'è un danno di isolamento fase-terra), poiché l'attenuazione del suono di scarica è piccola), il metodo fase-fase (per un semplice guasto fase-fase senza messa a terra combinata) e il metodo di cablaggio per un semplice guasto di disconnessione.

Selezione dell'area di localizzazione

Prima di individuare il percorso del cavo, occorre prima chiarire il percorso; se i disegni e i dati sono incompleti, occorre effettuare il rilevamento del percorso e segnare.Sulla base dei risultati della misurazione della distanza e tenendo conto del margine della piastra della testa del cavo e del terreno, la posizione del punto di guasto è determinata approssimativamente, generalmente entro (valore di misurazione della distanza ± 50 m).Dopo aver verificato che il punto di guasto è penetrato e che il ciclo di scarica del generatore di impulsi ad alta tensione è di 3 ̇ 5 secondi, iniziare a puntare direttamente sopra il cavo nell'area selezionata.

Identificazione dei passaggi

Collegare il sensore della sonda al jack del sensore e l'auricolare al jack delle cuffie.puntando nella direzione della posa del cavo, e selezionare la modalità di sincronizzazione acustica e magnetica. Osservare la forma d'onda e ascoltare con le cuffie per iniziare a puntare.grande guadagno e volume elevatoDopo aver sentito il suono e aver visto sia la forma d'onda del suono che la forma d'onda del campo magnetico, spostare la sonda di rilevamento circa ogni 1 ̊2 m e monitorare più di 2 cicli di scarica in ogni punto.Continua a muoverti in avanti fino a quando il suono o la forma d'onda non può più essere sentito o visto e il valore della differenza di tempo cambia da grande a piccolo e poi a grandeQuando ri-indicare, aumentare la soglia, ridurre il guadagno e abbassare il volume,Trova il punto in cui il suono e la forma d'onda sono i più grandi e il punto in cui la differenza di tempo è la più piccola. La coincidenza dei due punti è il punto di guasto..

Precauzioni e difetti comuni
Quando la potenza della batteria è inferiore al 20%, l'interfaccia mostra un simbolo di fulmine e lo strumento deve essere caricato; una batteria completamente scarica richiede circa 4 ore per essere completamente caricata.La luce rossa del caricabatterie significa carica e la luce verde significa carica completa.
La sonda è un componente sensibile e non deve essere smontata.
Se lo strumento si guasta, invialo alla fabbrica originale per la riparazione; non smontarlo a volontà.
Non utilizzare solventi corrosivi (come solventi chimici o alcol) per pulire l' LCD; utilizzare un panno semi-asciutto, senza fibre, immerso in acqua calda e poi un panno secco in microfibra.
Cercate di non posizionare il sensore sul corpo del cavo per la localizzazione, in quanto un debole rumore di scoppio udito in qualsiasi posizione del cavo è una vibrazione da stress elettrico e non può essere utilizzato per la localizzazione.
Se non è possibile verificare alcun segnale di campo magnetico, controllare la potenza della batteria, l'impostazione del canale di guadagno del campo magnetico, il cavo tra l'host e la sonda e accendere il display di forma d'onda.
Se, quando la sonda è fissata o collegata, non viene ricevuto alcun suono dagli auricolari, controllare la potenza della batteria, l'impostazione del canale di accrescimento del suono e il cavo tra l'ospite e la sonda.
Per chi è?

L' XHDD503C è unstrumento di localizzazione acustico-magnetica con percorso assistito per reti il cui percorso del cavo è incerto o non documentatoÈ progettato per gli equipaggi che devono verificare il percorso del cavo e poi individuare il difetto nello stesso lavoro ̇ reti vecchie o scarsamente registrate, linee interrate miste,e siti in cui i disegni e i dati relativi al percorso sono incompleti, quindi l'operatore ha bisogno dell'indicazione della deviazione del percorso insieme alla differenza di tempo acustico-magnetica per avvicinarsi al punto.

Equipaggi di localizzazione dei guasti che lavorano su reti via cavo vecchie o poco documentate in cui il percorso stesso deve essere confermato sul posto.
Squadre che combinano il rilevamento assistito da percorso con il posizionamento acustico-magnetico in un singolo passaggio sul cavo.
Cavi coassiali ad alta frequenza, cavi per luci stradali e specialisti di fili sotterrati che lavorano con vari materiali, sezioni trasversali e supporti.
Operatori che desiderano che lo strumento calcoli automaticamente la differenza temporale acustico-magnetica in modo che il punto possa essere giudicato ripetutamente.
Gli equipaggi sul campo che devono trovare il punto di forma sonora e d'onda più forte insieme al punto di differenza temporale più piccolo per confermare la posizione della falla.
Domande frequenti

D. Cosa fa l'XHDD503C?
Si tratta di un indicatore di guasto del cavo che utilizza il metodo di sincronizzazione acustica e magnetica per determinare il punto di guasto del cavo di alimentazione.Il flashover elettronico è generato da un generatore di scarica da impatto e raccolto e amplificato dalla sonda, e il punto viene localizzato con precisione, per giudizio uditivo e visivo, all'interno del range di misurazione approssimativa, raccogliendo anche la differenza di tempo acustico e magnetico.

Q2. Per quali difetti e cavi è adatto?
Si adatta a difetti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per luci stradali e fili sepolti di vari materiali,sezioni trasversali e supporti, nonché perdite ad alta resistenza e guasti flashover ad alta resistenza.

Q3. Come funziona il metodo di sincronizzazione acustico-magnetica?
Si basa sul metodo acustico tradizionale con rilevamento di segnali elettromagnetici aggiunti.mentre la sonda incorporata riceve il segnale del campo magnetico in tempo realePoiché il campo magnetico si propaga molto più velocemente del suono, la distanza del punto di guasto è determinata dalla differenza di tempo tra i due segnali;il punto con la più piccola differenza di tempo è direttamente sopra la falla.

Q4. Quali precisione e condizioni di lavoro si possono aspettare?
accuratezza di posizionamento acustico-magnetico inferiore a 0,1 m e accuratezza di identificazione del percorso inferiore a 0,5 m.a -25 °C a 65 °C e umidità relativa ≤ 90%, e i sensori sono impermeabili a IP65.

Q5. Cosa deve essere notato e cosa è incluso?
Caricare lo strumento quando la potenza della batteria è inferiore al 20% (circa 4 ore per una carica completa); non smontare la sonda o lo strumento; pulire l'LCD solo con un panno semi-asciutto privo di fibre;e evitare di posizionare il sensore sul corpo del cavo. Il pacchetto include il localizzatore di guasti del cavo, cuffie, sonda (con canna di collegamento, testa di sonda e tre artigli), linea di segnale a 7 core, caricabatterie e chiave a fiori multifunzionale,con garanzia gratuita di un anno e manutenzione e servizio tecnico per tutta la vita
