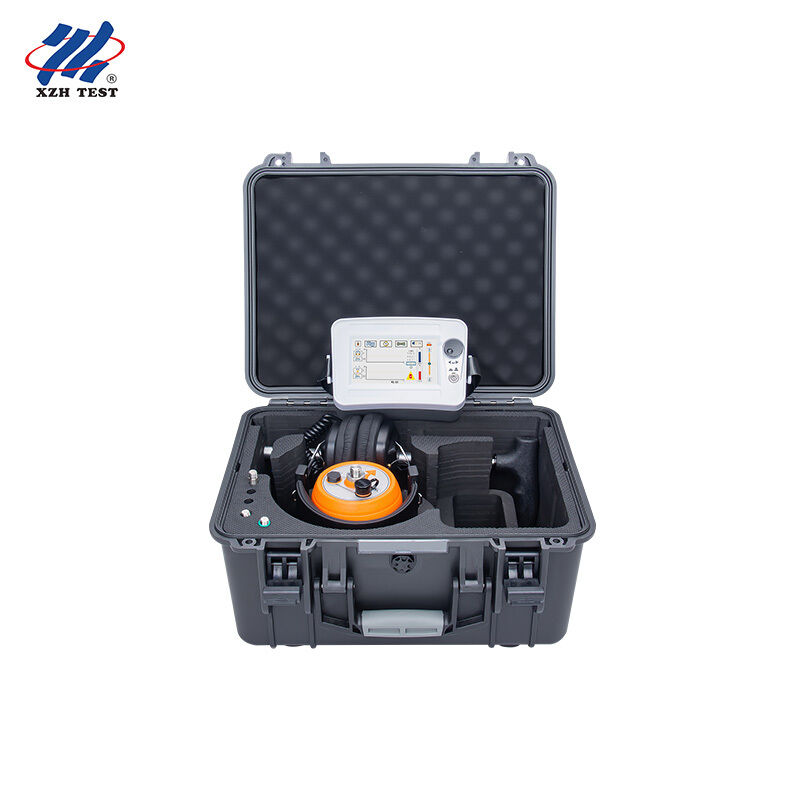

L'XHDD503C+ Cable Fault Pinpointer utilizza il principio di sincronizzazione acustico-magnetico di raccolta delle vibrazioni e induzione elettromagnetica per determinare la posizione specifica dei guasti del cavo.Un generatore di impulsi ad alta tensione induce una scarica flashover al punto di guastoLe onde di vibrazione, le onde sonore e le onde elettromagnetiche risultanti vengono raccolte dalla sonda dedicata dello strumento, elaborate in modo intelligente dall'unità principale.e la forma d'onda di errore e il suono vengono emessi e visualizzatiInfine, il tester utilizza l'udito e la vista per determinare la posizione precisa del guasto, completando il compito di individuare con precisione il punto di guasto del cavo "direttamente sopra il cavo,entro un intervallo approssimativamente misurato".
Questo localizzatore è adatto per rilevare guasti di bassa resistenza, cortocircuito, circuito aperto e circuito rotto in vari cavi di alimentazione, cavi coassiali e cavi a bassa tensione di diversi livelli di tensione,le sezioni trasversali e i supporti, nonché le perdite e i fallimenti di flashover ad alta resistenza.
Caratteristiche chiave| Articolo | Specificità |
|---|---|
| Parametri di filtraggio | Passaggio completo: 100 Hz~1600 Hz; passaggio di banda: 200 Hz~600 Hz; passaggio basso: 100 Hz~300 Hz; passaggio alto: 160 Hz~1600 Hz |
| Regolazione del canale | 8 livelli di segnali sonori e magnetici regolabili; soglia di attivazione del segnale regolabile da 0 a 99 livelli |
| Immissione sonora | Guadagno: 16 livelli (0-112 dB); impedenza: 350 Ω |
| Distanza di rilevamento | 00,00 ¢ 99,99 ms |
| Metodo di filtraggio | Filtro di superposizione di quinto ordine |
| Precisione di rilevamento | Positioning ≤ 0,1 m; path ≤ 0,5 m |
| Fornitura di energia di funzionamento | 3.7 batterie a batteria V3200 AH18650 × 4 |
| Tempo di attesa | Più di 8 ore |
| Temperatura ambiente | -25 °C a 65 °C; umidità relativa ≤ 90% |
Il dispositivo utilizza il metodo di sincronizzazione acustico-magnetica per la localizzazione precisa della rottura,basato sul metodo tradizionale di localizzazione acustica con l'aggiunta di rilevamento e applicazione di segnali elettromagnetici.
Quando il generatore ad alta tensione si scarica attraverso il cavo difettoso, il suono generato dalla scarica al punto di guasto viene trasmesso a terra.Il segnale sonoro viene rilevato da una sonda altamente sensibileLa sonda ha una bobina di induzione del campo magnetico incorporata che riceve i segnali del campo magnetico in tempo reale.Usando il principio che la velocità di propagazione del campo magnetico è molto superiore alla velocità del suono, determina la distanza dal punto di guasto rilevando la differenza di tempo tra i segnali elettromagnetici e sonori.il punto con la più piccola differenza di tempo acustico-magnetico è trovatoLa posizione esatta della falla è sotto questo punto.
Gli strumenti tradizionali di localizzazione acustica di guasti si basano in genere esclusivamente su cuffie o sul movimento di un puntatore del contatore per distinguere il suono di scarica al punto di guasto.Perché il suono di scarica è fugace e indistinguibile dal rumore ambientaleIl metodo di sincronizzazione acustico-magnetica evita efficacemente questi problemi.
Interfaccia operativa e impostazioniLo strumento offre due modalità di funzionamento: touch screen e one-button.L'interfaccia utente comprende un'area di visualizzazione della forma d'onda (forma d'onda sonora e forma d'onda del campo magnetico) e un'area di regolazione dei parametri.
Il filtro del canale sonoro ha una larghezza di banda predefinita di 100 Hz1600 Hz. I parametri di filtraggio appropriati possono essere selezionati per diversi siti, ad esempiosulle superfici dure vicine al punto di guasto il filtro ad alto passaggio conserva al meglio il suono ad alta frequenza di scarica da impatto, mentre più lontano o su terreno sciolto o sabbia il filtro a passaggio basso è adatto.
Nota:quando le quattro serie di dati raccolti sono inferiori a 30 ms per tre volte consecutive, accanto al segnale elettromagnetico viene visualizzata l'icona che indica l'avvicinamento del punto di guasto.
Per individuare il punto è necessario un generatore di segnali ad impulso ad alta tensione che funzioni in uno stato di scarica periodica.I metodi di cablaggio includono il metodo "fase-wire-to-armored" (preferito quando c'è un danno dell'isolamento principale fase-terra), poiché l'attenuazione del suono di scarica è più piccola), il metodo fase-fase (per un semplice guasto fase-fase senza messa a terra) e il metodo di cablaggio per un semplice guasto a circuito aperto.
Selezione dell'area di localizzazionePrima di individuare il percorso del cavo, occorre prima definire chiaramente il percorso; se i disegni sono incompleti, è necessario effettuare un'esplorazione del percorso e contrassegnare il percorso.Sulla base dei risultati della misurazione della distanza e tenendo conto del margine del rullo della testa del cavo e del terreno, la posizione del guasto è determinata approssimativamente, generalmente entro ± 50 m dal valore approssimativo di misurazione della distanza.Dopo aver assicurato che il punto di guasto sia perforato e che il ciclo di scarica del generatore di impulsi ad alta tensione sia entro 3 ̇ 5 secondi, il puntamento inizia direttamente sopra il cavo nell'area selezionata.
Identificazione dei passaggiMetti insieme la sonda e collegalo alla porta sensore, e collegare l'auricolare alla porta auricolare.puntando nella direzione della posa del cavo, e osservare la forma d'onda mentre si ascolta con l'auricolare.Quando il suono e le forme d'onda sonore / magnetiche sono sentiti e visti, spostare la sonda sensore ogni 1 ̊2 m e ascoltare in ogni punto per almeno due cicli di scarica.Continua fino a quando non si sente alcun suono e non si vede più alcuna forma d'onda e la differenza di tempo cambia da grande a piccola e di nuovo a grandeQuando si trasferisce, si utilizza una soglia più alta, un guadagno inferiore e un volume inferiore.e trovare il punto in cui il suono e la forma d'onda sono al loro massimo insieme al punto in cui la differenza di tempo è al suo minimo la coincidenza dei due è il punto di guasto.
Precauzioni e difetti comuniL' XHDD503C+ è unstrumento di localizzazione digitale autoadattabile per lavori di manutenzione di routine dei cavi in cui la facilità d'uso e la ripetibilità sono importanti. Con regolazione automatica del guadagno sonoro / del grilletto e un chiaro segnale di avvicinamento al punto di guasto,è progettato per squadre con esperienza mista che desiderano che lo strumento si adatti al sito da solo in modo che un operatore meno esperto possa ancora effettuare una chiamata fiduciosa, e un operatore esperto può lavorare più velocemente su lavori quotidiani ad alta frequenza.
D. Cosa fa l'XHDD503C+?
Si tratta di un indicatore di difetti del cavo che utilizza il principio di sincronizzazione acustico-magnetico di raccolta delle vibrazioni e di induzione elettromagnetica per determinare la posizione specifica dei difetti del cavo.La sonda raccoglie le vibrazioni, le onde sonore ed elettromagnetiche create dalla scarica flashover nella falla e l'unità principale elabora e visualizza in modo intelligente la forma d'onda e il suono della falla,in modo che il tester possa individuare il guasto dall'udito e dalla vista.
Q2. Per quali difetti e cavi è adatto?
È adatto per rilevare guasti di bassa resistenza, cortocircuito, circuito aperto e circuito rotto nei cavi di alimentazione, cavi coassiali e cavi a bassa tensione di diversi livelli di tensione,sezioni trasversali e supporti, nonché perdite e fallimenti di alta resistenza.
D3. Cosa lo distingue dall'uso quotidiano?
Calcola automaticamente la differenza di tempo acustico-magnetico, offre una regolazione automatica e manuale del guadagno sonoro/azionamento del grilletto,e fornisce un indice di deviazione percorso più un approccio-fault-point prompt, che aiuta gli operatori a confermare rapidamente il punto anche quando il sito è rumoroso.
Q4. Quali precisione e condizioni di lavoro si possono aspettare?
La precisione di rilevamento è ≤ 0,1 m per il posizionamento e ≤ 0,5 m per il percorso, con un intervallo di rilevamento di 0,0099 ms.a -25 °C a 65 °C e umidità relativa ≤ 90%, e i sensori sono impermeabili a IP65.
Q5. Cosa deve essere notato e cosa è incluso?
Caricare lo strumento quando il livello della batteria è inferiore al 20% (circa 4 ore per una carica completa); non smontare la sonda o lo strumento; pulire il display LCD solo con un panno semi-asciutto privo di peli;e non posizionare il sensore direttamente sul corpo del cavoIl pacchetto comprende il localizzatore di guasti del cavo, cuffie, sonda (con canna di collegamento, base, pin di terra, connettore della sonda e connettore del disco), cavo di segnale blindato a 7 core,caricabatterie e chiavi multifunzionali, con garanzia di un anno e manutenzione e servizi tecnici a vita
