Indicatore di guasti del cavo
>
Localizzatore di guasti cavi | Sincronizzazione acustica magnetica con misuratore analogico Localizzatore sotterraneo | XHDD503

Localizzatore di guasti cavi | Sincronizzazione acustica magnetica con misuratore analogico Localizzatore sotterraneo | XHDD503

Dettagli del prodotto:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: XZH TEST
Certificazione: CE/ISO
Numero di modello: XHDD503
Informazione dettagliata
Luogo di origine:
Xi'an, Shaanxi, Cina
Marca:
XZH TEST
Certificazione:
CE/ISO
Numero di modello:
XHDD503
Evidenziare:

High Light

Evidenziare:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Quantità di ordine minimo:
1 unità
Prezzo:
Negoziabile
Imballaggi particolari:
Imballaggio in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
3000 unità/anno
Descrizione di prodotto
Visualizzazione del prodotto

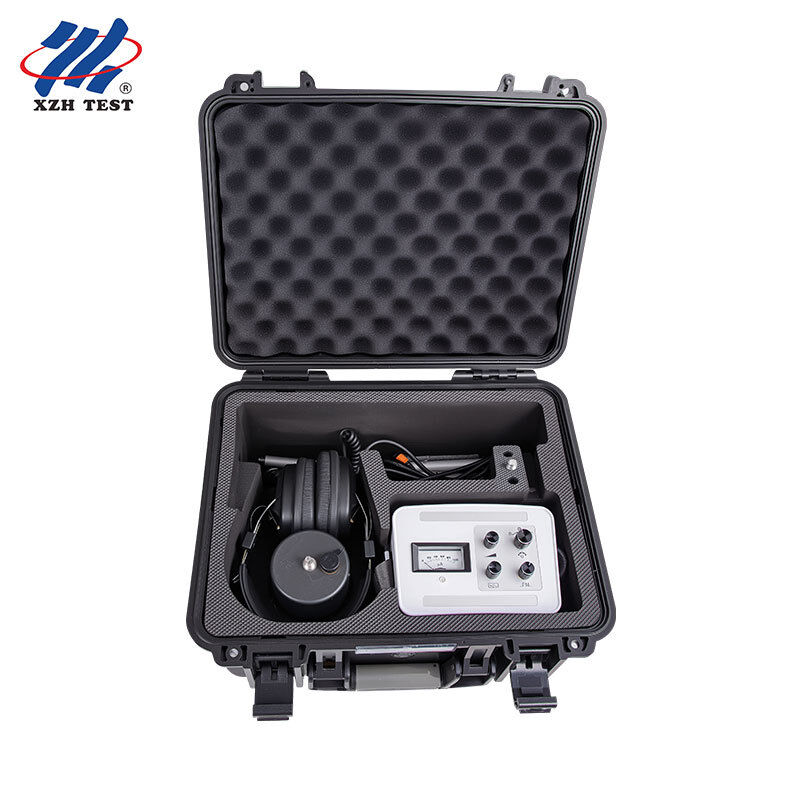

L'XHDD503 Analog Cable Fault Pinpointer utilizza i principi di raccolta delle vibrazioni e l'induzione elettromagnetica per determinare la posizione specifica di un punto di guasto del cavo.Con l'aiuto di un generatore di impulsi ad alta tensione, la scarica flashover viene effettuata al punto di guasto.le onde sonore e le onde elettromagnetiche generate dalla scarica flashover sono rilevate dalla sonda dedicata dello strumento di localizzazione, amplificata e elaborata dallo strumento, visualizzata e uscita,e infine la posizione esatta del punto di guasto è giudicata dall'udito e dalla vista del tester completando il compito di localizzare con precisione il punto di guasto del cavo "proprio sopra il cavo, nell'intervallo di misurazione approssimativa".

Questo strumento di localizzazione è adatto per guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione, nonché perdite di alta resistenza e guasti di flashover di alta resistenza,di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per lampade stradali e fili sotterrati di vari materiali, sezioni trasversali e supporti.

Caratteristiche chiave
riceve in modo sincrono le onde di vibrazione, le onde sonore e le onde elettromagnetiche generate quando il punto di guasto si scarica
I canali sonori e magnetici sono progettati separatamente e alimentati separatamente, dando una maggiore capacità anti-interferenza
Progettazione analogico del contatore che rende la forza del segnale e la tendenza chiara a colpo d'occhio
Il livello zero può essere regolato arbitrariamente, adatto a una varietà di siti forti e deboli
Sensore di segnale di isolamento fisico a più strati con rating di impermeabilità IP65
Batteria al litio integrata di grande capacità con tempo di standby ultra lungo e caricabatterie veloce
Piccolo e leggero, facile da usare, con un'interfaccia semplice
Parametri tecnici
Articolo Specificità
Ingrandimento 500, 000 volte
Precisione di posizionamento Altri, di larghezza superiore a 2 m
Impedanza di uscita 350 Ω
Fornitura di energia di funzionamento Batterie standard da 4 × 3,7 V da 3200 mAh
Corrente statica < 10 mA
Tempo di attesa Più di 20 ore
Temperatura ambiente -25 °C a 65 °C; umidità relativa ≤ 90%
Principio di funzionamento

Il metodo sincrono di localizzazione acustica e magnetica dei guasti è un metodo di localizzazione dei guasti molto preciso e unico.con aggiunta del rilevamento e dell'applicazione di segnali elettromagnetici.

Quando il punto di guasto si scarica, fenomeni fisici come eco, onda di vibrazione, onda sonora,onde elettromagneticheIl testatore di guasti del cavo rileva la scarica flashover al punto di guasto:il fenomeno dell'eco e del cortocircuito istantaneo può essere utilizzato per completare la misurazione approssimativa del punto di guasto, mentre lo strumento di localizzazione utilizza l'onda di vibrazione, l'onda sonora e l'onda elettromagnetica generata dalla scarica flashover per completare il posizionamento preciso del punto di guasto.

Lo strumento utilizza una progettazione indipendente dei canali acustici e magnetici con alimentazione separata,che migliora notevolmente la capacità anti-interferenza e lo rende adatto per vari siti di guastoA causa del grande ingrandimento e dell'alta sensibilità, è particolarmente adatto per individuare punti di guasto più profondi; il suo compromesso è che il rumore di fondo è relativamente grande.

Riassunto dell'uso Cablaggio con generatore ad alta tensione

Il posizionamento della sincronizzazione acustica e magnetica richiede un generatore di segnali di impatto ad alta tensione che funziona in uno stato di scarica periodica.I metodi di cablaggio includono il metodo fase-a-terrazzo (preferito quando c'è un danno di isolamento fase-terra), poiché l'attenuazione del suono di scarica è piccola), il metodo fase-fase (per un semplice guasto fase-fase senza messa a terra combinata) e il metodo di cablaggio per un semplice guasto di disconnessione.

Selezione dell'area di localizzazione

Prima di individuare il percorso del cavo, occorre prima chiarirlo; se i disegni e i dati sono incompleti, occorre effettuare il rilevamento del percorso e segnare.Sulla base dei risultati della misurazione della distanza e tenendo conto del margine della piastra della testa del cavo e del terreno, la posizione del punto di guasto è determinata approssimativamente, generalmente entro (valore di misurazione della distanza ± 50 m).Dopo aver verificato che il punto di guasto è penetrato e che il ciclo di scarica del generatore di impulsi ad alta tensione è di 3 ̇ 5 secondi, iniziare a puntare direttamente sopra il cavo nell'area selezionata.

Identificazione dei passaggi
1. Assemblaggio: assemblare la sonda, la punta della sonda (se necessario) e la canna di collegamento
2. cablaggio: prima inserire il cavo audio nel canale di ingresso e collegare la sonda, quindi inserire l'auricolare nel canale di uscita
3. Impostare il pulsante "modalità di lavoro" nella posizione "indicatore"
4. Regolare il pulsante "Regolazione livello" in modo che l'ago del contatore oscilla in modo efficace
5- regolare il pulsante "regolamento del volume" in modo che il suono degli auricolari sia adatto per l'operatore di monitorare
6. dopo regolazione e pur assicurando il punto di guasto penetra la scarica flashover localizzare con precisione "direttamente sopra il cavo, entro il raggio di misura approssimativa"

Durante l'intero processo, mantenere la sonda direttamente sopra il cavo e entro il range di misurazione approssimativa.quando l'intensità del segnale dal punto A1 al punto A2 si indebolisce gradualmente, il punto B in cui il suono dell'auricolare è più forte e l'ago del contatore oscilla più forte e sincronizzato con il suono è il punto di guasto.

Precauzioni e difetti comuni
Dopo aver utilizzato lo strumento, girare la manopola "Modo di lavoro" a "O" per spegnere lo strumento.
Quando la tensione della batteria è insufficiente la sensibilità diminuisce e la batteria deve essere caricata immediatamente.togliere la batteria dallo strumento e caricarla con il caricabatterie dedicato collegato a una presa AC 220 VLa luce rossa indica la ricarica e la luce verde indica che la ricarica è completa.
La sonda è un componente sensibile e non deve essere smontata.
Se lo strumento si guasta, invialo alla fabbrica originale per la riparazione; non smontarlo a volontà.
Non asciugare il display con solventi corrosivi (come solventi chimici o alcol); utilizzare un panno semi-asciutto, senza fibre, immerso in acqua calda e poi un panno secco in microfibra.
Non posizionare il sensore sul corpo del cavo per il posizionamento, in quanto un debole rumore di scoppio udito in qualsiasi posizione del cavo è una vibrazione da stress elettrico e non può essere utilizzato per il posizionamento.
Se l'indicatore non oscilla / il segnale del campo magnetico non può essere testato, controllare la carica della batteria, il guadagno di regolazione del livello,e che i fili di collegamento tra lo strumento e la sonda siano collegati in modo affidabile.
Se l'auricolare non emette alcun suono quando la sonda è fissata o toccata, controllare la carica della batteria, il guadagno di regolazione del livello e i fili di collegamento tra lo strumento e la sonda.

Nota:se al momento del puntamento si sente occasionalmente un segnale radio FM, ciò indica che lo strumento funziona normalmente e non incide sul lavoro;può essere migliorata regolando il pulsante di regolazione della frequenza.

Domande frequenti

D. Cosa fa l'XHDD503?
Si tratta di un indicatore di errore analogico del cavo che utilizza il raccolto delle vibrazioni e l'induzione elettromagnetica per determinare la posizione specifica di un punto di errore del cavo.Con un generatore di impulsi ad alta tensione induce scarica flashover al guasto, e le vibrazioni, il suono e le onde elettromagnetiche vengono raccolte dalla sonda e elaborate dallo strumento, in modo che il tester possa giudicare il punto preciso dall'udito e dalla vista,direttamente sopra il cavo nell'intervallo di misurazione approssimativa.

Q2. Per quali difetti e cavi è adatto?
Si adatta a guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione, nonché perdite di alta resistenza e guasti flashover di alta resistenza, di cavi di alimentazione, cavi coassiali ad alta frequenza,Cavi per lampadari stradali e fili sepolti di vari materiali, sezioni trasversali e supporti.

D3. Cosa rende forte la sua anti-interferenza?
I canali sonori e magnetici sono progettati separatamente e alimentati separatamente, e il livello zero può essere regolato arbitrariamente.A causa del grande ingrandimento e l'alta sensibilità è particolarmente adatto per localizzare punti di guasto più profondi, anche se il suo rumore di fondo è relativamente grande.

Q4. Quali precisione e condizioni di lavoro si possono aspettare?
La precisione di posizionamento è inferiore a 0,1 m, con un ingrandimento di 500.000 volte e un'impedenza di uscita di 350 Ω.Batterie standard da 7 V 3200 mAh con corrente statica inferiore a 10 mA e più di 20 ore di standby, a -25 °C a 65 °C e umidità relativa ≤ 90%, e il sensore è impermeabile fino a IP65.

Q5. Cosa deve essere notato e cosa è incluso?
Quando è terminato, girare la manopola in modalità di funzionamento su "O"; caricare la batteria quando la tensione è insufficiente (caricarla al di fuori dello strumento con il caricabatterie dedicato; circa 4 ore per una carica completa);non smontare la sonda o lo strumentoIl pacchetto comprende il puntatore di guasto del cavo, cuffie, sonda, linea audio e caricabatterie,con garanzia gratuita di un anno e manutenzione e servizio tecnico per tutta la vita
