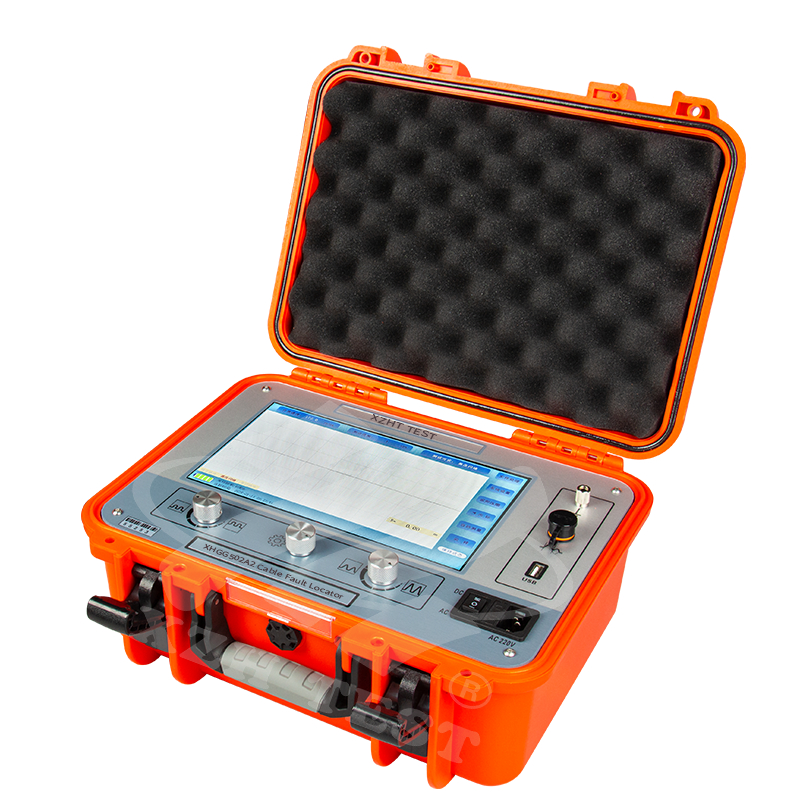

Localizzatore di guasti cavi TDR intelligente per la misurazione della distanza

Descrizione

Questo localizzatore di guasti per cavi è uno strumento speciale per misurare e analizzare lo stato e la distanza del guasto dei cavi di alimentazione.

Con la funzione di test della velocità d'onda del cavo, della lunghezza del cavo e della distanza del guasto

Questo tester di guasti per cavi è adatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e fili interrati realizzati con vari materiali con diverse sezioni trasversali e supporti, nonché perdite ad alta resistenza e scariche ad alta resistenza.

Caratteristiche

Componenti dello strumento

• Tester di guasti per cavi: un'unità per testare e analizzare i cavi utilizzando il metodo a impulsi a bassa tensione, il metodo di scarica ad alta tensione e il metodo a impulsi multipli (richiede un accoppiatore);

• Accoppiatore: utilizzato per il metodo a impulsi multipli (opzionale);

• Cavo di uscita (cavo Q singolo da 1,5 m): collega il tester di guasti per cavi al cavo in prova per il metodo di test a impulsi a bassa tensione;

• Cavo di ingresso (cavo Q doppio da 2 m): collega il tester di guasti per cavi al campionatore per il metodo di test di scarica ad alta tensione;

• Campionatore: riceve il segnale riflesso dal segnale ad alta tensione a terra di campionamento per il metodo di scarica ad alta tensione;

• Cavo di alimentazione (1,8 m): cavo di collegamento per la ricarica del tester di guasti per cavi;

• Cavo ad alta tensione dell'accoppiatore A (2 m): collega l'accoppiatore al cavo in prova per il metodo a impulsi multipli. Può essere solo collegato e scollegato, non ruotato o attorcigliato;

• Cavo ad alta tensione dell'accoppiatore B (2 m): collega l'accoppiatore alla sorgente del segnale a impulsi ad alta tensione per il metodo a impulsi multipli. Può essere solo collegato e scollegato, non ruotato o attorcigliato;

• Filo di terra (2,5 m): filo di messa a terra dell'accoppiatore;

• Cavo USB: utilizzato per l'importazione di file di forma d'onda su un computer.

Schema di cablaggio sul campo del metodo multi-impulso
