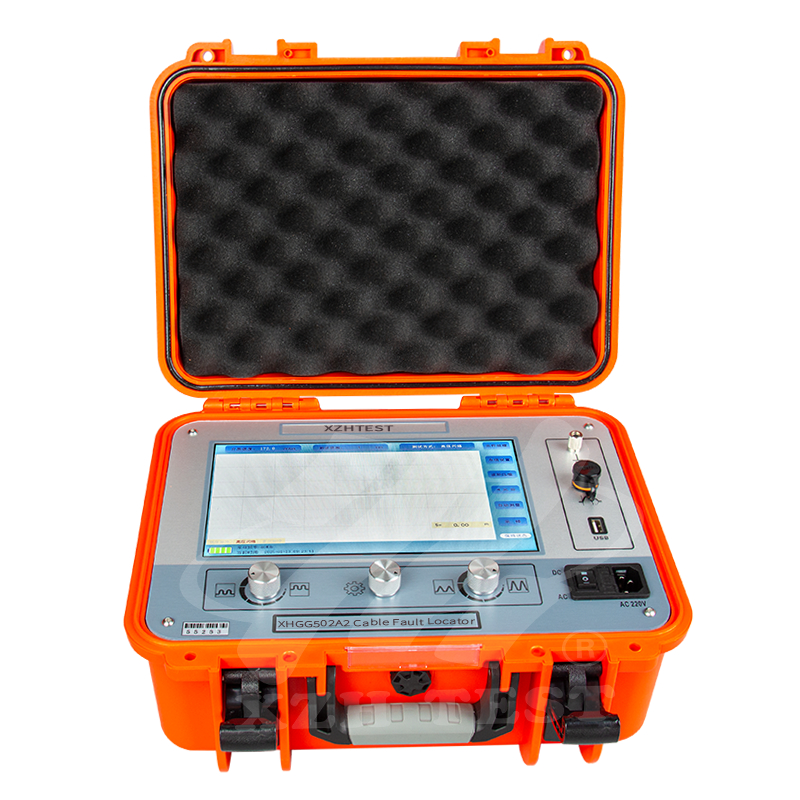

Analizzatore Automatico TDR per Cavi, Localizzatore di Guasti, Risoluzione Minima 0,10 M

Descrizione

Questo localizzatore di guasti per cavi è uno strumento speciale per misurare e analizzare lo stato e la distanza del guasto dei cavi di alimentazione.  Misurazione della velocità del cavo, test della lunghezza del cavo, test della distanza del guasto del cavo.

Specifiche tecniche

Il sistema ha una funzione di misurazione automatica

Interfaccia di campionamento a impulsi a bassa tensione

Scarica ad alta tensione(ICE) interfaccia di campionamento

Introduzione all'interfaccia utente

1. Display: display touchscreen TFT a colori da 10,1 pollici;

2. Messa a terra: terminale di messa a terra di sicurezza;

3. Segnale: interfaccia di uscita del segnale a impulsi a bassa tensione, campionatore a scarica ad alta tensione e interfaccia di ingresso del segnale di ricezione dell'accoppiatore a impulsi multipli;

4. USB: importa file di forma d'onda su un computer tramite comunicazione USB;

5. Presa di alimentazione: alimentazione operativa dello strumento, porta di connessione/ricarica AC 220V;

6. Fusibile: posizione di installazione del fusibile per il sistema di alimentazione AC 220V;

7. Interruttore di alimentazione: posizione "I", utilizzando l'alimentazione AC 220V per alimentare il sistema;

posizione "II", utilizzando la batteria interna per alimentare il sistema; quando la "Presa di alimentazione" è collegata all'alimentazione AC 220V, la batteria viene anche caricata;

posizione "O", spegnendo l'alimentazione del sistema;

8. Ampiezza: regolare la manopola dell'ampiezza durante l'acquisizione delle forme d'onda per modificare l'ampiezza della forma d'onda acquisita;

9. Manopola di funzionamento: pulsante rotante per il controllo del funzionamento dell'interfaccia di sistema, ruotare per selezionare e premere per confermare;

10. Spostamento: durante l'acquisizione delle forme d'onda, regolare la manopola di spostamento per modificare l'altezza della linea di base della forma d'onda acquisita.
