Cable Fault Pinpointer Sincronizzazione acustica magnetica LCD a 5 pollici IP65 Probe XHDD503C

Introduzione al prodotto

Il rilevatore di guasti ai cavi XHDD503C è uno strumento di sincronizzazione acustico-magnetica di precisione progettato per individuare con precisione i guasti dei cavi di alimentazione sotterranei all'interno dell'intervallo di misurazione approssimativo. Raccoglie e amplifica il suono di scarica e i segnali elettromagnetici generati da un generatore di impulsi ad alta tensione nel punto del guasto, quindi calcola la differenza temporale acustico-magnetica per guidare gli operatori verso l'esatta posizione del guasto con una precisione inferiore a 0,1 m.

A differenza dei tradizionali localizzatori solo acustici che si basano esclusivamente sull'esperienza e sull'udito dell'operatore, l'XHDD503C cattura simultaneamente sia i segnali acustici che quelli del campo magnetico, visualizza visivamente la loro differenza oraria su un display LCD touch da 5 pollici e utilizza la riduzione digitale del rumore BNR per filtrare le interferenze ambientali, consentendo anche ai tecnici meno esperti di individuare i guasti in modo rapido e affidabile in condizioni sul campo.

• Sincronizzazione acustico-magnetica:Calcola automaticamente la differenza temporale tra i segnali elettromagnetici e quelli acustici. Minore è la differenza oraria, più vicino sei al punto di guasto, visualizzato in tempo reale sullo schermo.
• Precisione puntuale di 0,1 m:Precisione di posizionamento inferiore a 0,1 m; precisione di identificazione del percorso inferiore a 0,5 m. Conforme agli standard DL/T 849.2-2019 e GB/T 18268.1 per le apparecchiature di test sul campo industriali.
• LCD touch da 5 pollici leggibile alla luce solare (800 nit):Il touch screen capacitivo con risoluzione 854×480 rimane chiaramente visibile sotto la luce diretta del sole esterno. Interfaccia touch intuitiva con funzionamento alternativo con una sola manopola.
• Riduzione digitale del rumore BNR:Tecnologia integrata di riduzione del rumore di fondo con modalità silenziosa. Quando l'operatore tiene la maniglia, l'host attiva immediatamente la disattivazione dell'audio per evitare danni dovuti al rumore durante l'uso prolungato.
• 4 modalità di filtro:Passa tutto (100–1600 Hz), Passa basso (100–300 Hz), Passa alto (160–1600 Hz) e Passa banda (200–600 Hz). Adattarsi alle diverse condizioni del terreno, dalla pavimentazione dura alla sabbia soffice, per una chiarezza del segnale ottimale.
• Sonda impermeabile IP65:Sensore di isolamento fisico multistrato con grado di protezione IP65. Funziona in modo affidabile in trincee bagnate, condizioni di pioggia e ambienti di costruzione polverosi.
• Indicazione della deviazione del percorso:Guida del percorso sinistra/destra in tempo reale sullo schermo. Lo strumento mostra se la sonda si trova a sinistra o a destra del percorso del cavo, aiutando gli operatori a correggere rapidamente il percorso a piedi.
• Amplificazione del guadagno del segnale 500.000×:Il guadagno di uscita a 16 livelli (0–112 dB) cattura efficacemente segnali deboli di scarica acustica e magnetica da guasti profondamente sepolti o ad alta impedenza.
• Durata della batteria di oltre 8 ore:Alimentato da batterie al litio 4×18650 ad alta capacità con caricabatterie rapido dedicato. Funzionamento all'aperto tutto il giorno con una singola carica.

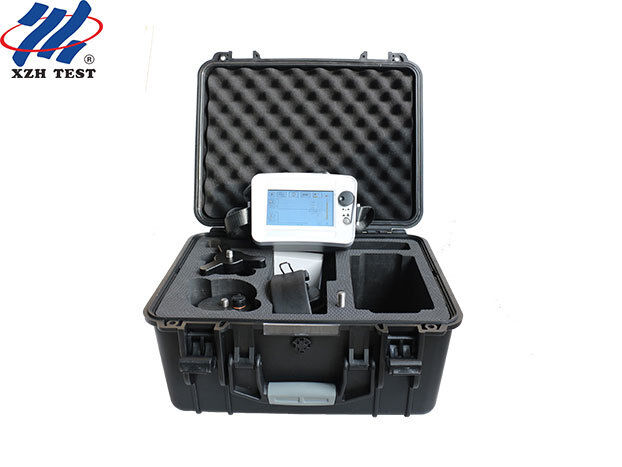

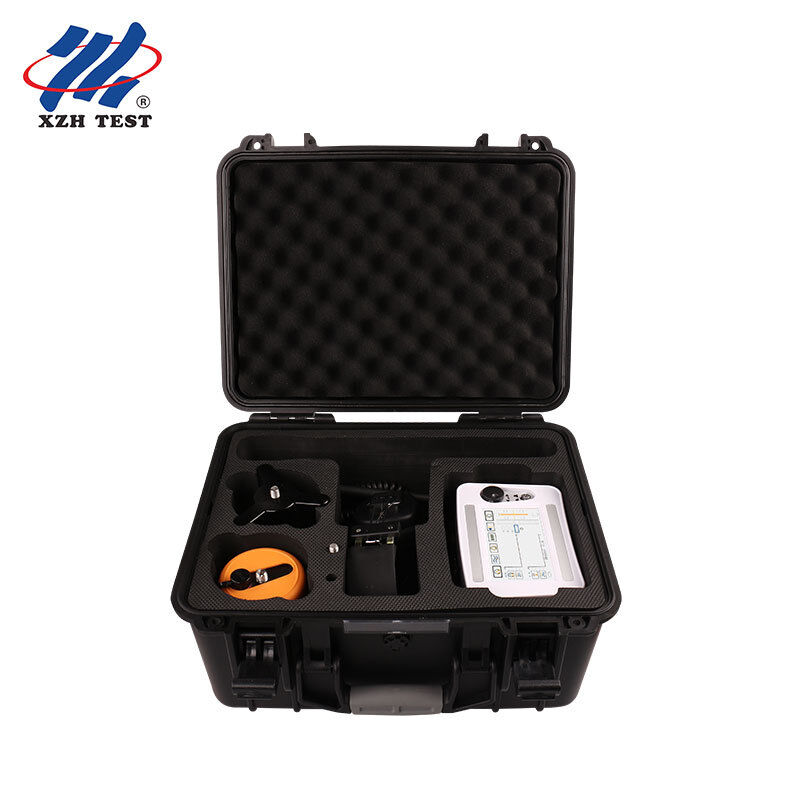

• Kit da campo completo:Include host pinpointer, sonda con biella e base treppiede, cavo segnale a 7 core, cuffie per monitoraggio con cancellazione del rumore, caricabatterie rapido, chiave multifunzione e custodia portatile antiurto.

L'XHDD503C utilizza il metodo di sincronizzazione acustico-magnetica, un progresso significativo rispetto alla tradizionale localizzazione solo acustica. Quando un generatore di impulsi ad alta tensione si scarica nel punto di guasto, vengono generati due segnali simultaneamente: un segnale acustico (il suono "schiocco" che viaggia attraverso il terreno) e un segnale elettromagnetico (che viaggia quasi istantaneamente attraverso il cavo). La sonda dello strumento cattura entrambi i segnali in tempo reale. Poiché la propagazione elettromagnetica è molto più veloce del suono, l’intervallo di tempo tra i due segnali è direttamente correlato alla distanza dal guasto. Monitorando continuamente questa differenza di tempo e spostando la sonda nel punto in cui raggiunge il minimo, l'operatore individua l'esatta posizione del guasto.

I metodi tradizionali si basano interamente sull'orecchio dell'operatore per distinguere il breve suono della scarica dal rumore ambientale: un'abilità che richiede anni di esperienza. L'XHDD503C elimina questa dipendenza fornendo la visualizzazione visiva della forma d'onda, la lettura della differenza temporale e la guida alla deviazione del percorso, rendendo affidabile l'individuazione dei guasti anche per gli operatori con esperienza sul campo limitata.

• Host del pinpointer guasto cavo XHDD503C
• Sonda con biella e base treppiede
• Cavo di segnale a 7 conduttori
• Cuffie per il monitoraggio con cancellazione del rumore
• Caricabatterie rapido (AC 220 V)
• Chiave multifunzionale
• Custodia portatile antiurto

Garanzia gratuita di 12 mesi contro problemi di qualità del prodotto dalla data di acquisto. Manutenzione a vita e supporto tecnico. Certificazione CE e ISO. Contattaci per una consulenza tecnica o requisiti di configurazione personalizzati.
