Pre-localizzatore di guasti al cavo TDR 60 km con test di impulso a bassa tensione e flashover ad alta tensione XHGG501B

Il pre-localizzatore di guasti cavi XHGG501B è uno strumento diagnostico completo basato su TDR (Riflettometro nel Dominio del Tempo) progettato per misurare guasti a bassa resistenza, cortocircuito, circuito aperto, dispersione ad alta resistenza e scariche a alta resistenza su cavi di alimentazione, cavi coassiali ad alta frequenza, cavi telefonici, cavi per illuminazione stradale e fili interrati su varie sezioni trasversali e tipi di mezzi. Combina la misurazione della distanza del guasto, la localizzazione del guasto, il test della velocità di propagazione, il tracciamento del percorso del cavo e il rilevamento della profondità di interramento in un'unica piattaforma integrata.

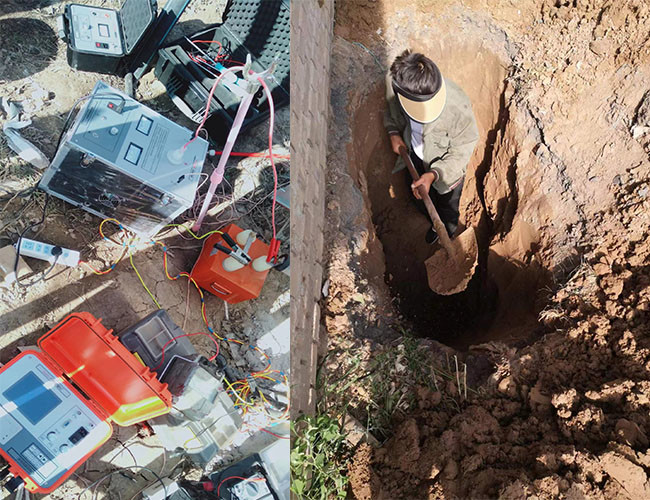

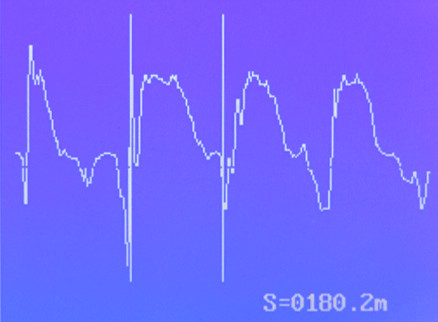

Dotato di un LCD industriale da 5,7 pollici e di una microstampante integrata, l'XHGG501B acquisisce e stampa forme d'onda di test e rapporti di analisi sul posto senza richiedere un PC. La sua frequenza di campionamento di 100 MHz e la risoluzione minima di 0,5 m garantiscono una pre-localizzazione precisa dei guasti, mentre il supporto per impulsi a bassa tensione, scariche ad alta tensione e metodi di sincronizzazione acustico-magnetica lo rende adattabile a quasi tutti i tipi di guasti dei cavi riscontrati nelle operazioni sul campo.

• Metodi di test multipli: Metodo a impulsi a bassa tensione, metodo a scariche ad alta tensione, sincronizzazione acustico-magnetica, metodo della valle, metodo del picco e induzione elettromagnetica — che coprono l'intero flusso di lavoro di diagnosi dei guasti dei cavi.
• Portata massima di test di 60 km: Rileva guasti fino a 60 km su cavi di alimentazione e comunicazione con campionamento automatico continuo che non perde mai una forma d'onda di scarica.
• Campionamento a 100 MHz, risoluzione di 0,5 m: La conversione A/D ad alta velocità cattura forme d'onda di guasto transitorie con elevata fedeltà per un calcolo accurato della distanza.
• Microstampante integrata: Stampa forme d'onda di test, dati di analisi e rapporti sui guasti direttamente dallo strumento — nessun computer esterno necessario sul posto.
• Supporto alta tensione a impulsi 35kV: Funziona con generatori di impulsi ad alta tensione che erogano 0–35 kV per abbattere guasti ad alta resistenza. Potenza di impulso fino a 400 W.
• Uscita impulsi a bassa tensione: Ampiezza di impulso 100Vpp con larghezze di impulso selezionabili di 0,1 µs e 2 µs per l'analisi delle riflessioni TDR su guasti a bassa resistenza e circuito aperto.
• Piattaforma operativa SCM: Funzionamento a pulsante con alimentatore DC integrato da 24 V/7 Ah che fornisce fino a 6 ore di funzionamento continuo sul campo.
• Interfaccia di comunicazione RS232: Uscita dati su PC per analisi avanzata delle forme d'onda, generazione di report e archiviazione.
• Misurazione della resistenza del guasto: Test integrato del valore di resistenza per caratterizzare la gravità del guasto prima di procedere allo scavo.
• Campionamento induttivo: Nessun filo di terra richiesto sul posto — semplifica l'installazione e migliora la sicurezza in ambienti di lavoro urbani o congestionati.
