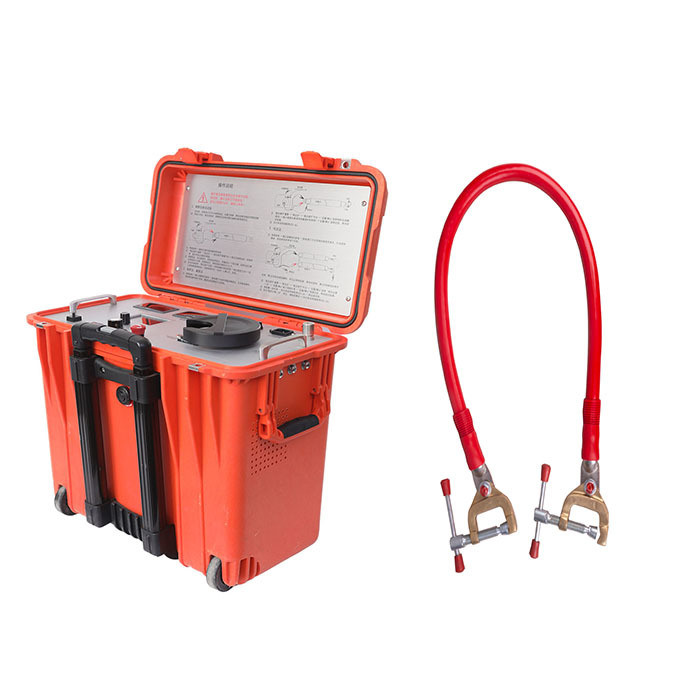

L'XHSC-60Q combina funzionalità di burn-through e bridge intelligenti. Ha una tensione nominale di 60kV e una corrente di cortocircuito di 600mA per bruciare rapidamente guasti ad alta resistenza in bassa resistenza. Il bridge intelligente opera a 600mA, migliorando l'accuratezza della localizzazione dei guasti. È perfetto per localizzare guasti di isolamento in cavi ad alta tensione complessi con terminali GIS e interconnessioni incrociate, consentendo una rapida localizzazione senza rimuovere l'interruttore GIS o le interconnessioni incrociate.
Il bridge intelligente per la localizzazione dei guasti dei cavi può essere utilizzato per localizzare tutti i guasti di isolamento e guaine dei cavi, ad eccezione di alcuni guasti di linea corti.
Caratteristiche:
1.L'attrezzatura adotta un alimentatore switching per formare una sorgente di corrente costante ad alta tensione, alta tensione e corrente stabile.
2.Il modulo di rilevamento del bridge è integrato con un ampio schermo LCD ad alto potenziale. Il pulsante operativo sul pannello è a potenziale di terra e il bridge viene azionato tramite l'asta isolante.
3.Il cavo di misurazione speciale a quattro conduttori ad alta tensione personalizzato con schermo, lo strato di schermatura in maglia di rame è collegato in modo affidabile a terra e sicuro da usare. Il metodo di misurazione della resistenza a quattro estremità evita l'errore di resistenza del cavo.
4.La sorgente di corrente costante ad alta tensione e il bridge sono integrati in una scatola portatile in plastica con maniglia a carrello. Alta tensione, peso leggero, facile da usare.
5.Il metodo del bridge non ha punti ciechi rispetto al metodo di riflessione dell'onda, ed è particolarmente adatto per determinare i punti di guasto di cavi corti e vicini alle estremità.
6.Alta tensione e alta corrente sono particolarmente adatte per la localizzazione dei guasti di isolamento e guaine di sistemi di cavi ad alta tensione complessi di grande lunghezza e grande sezione.
Parametri tecnici
| Modalità Burn through |
La tensione di uscita |
0~60kV Continuamente regolabile |
| Corrente di cortocircuito in modalità burn |
400mA |
| Modello Bridge |
La tensione di uscita |
0~4kV Continuamente regolabile |
| Cortocircuito in modalità bridge |
750mA |
| Display LCD |
Schermo a colori TFT da 3,5 pollici |
| Precisione di posizionamento |
±(0,2%·L+1)m |
| Intervallo di test |
1~50000m |
| Tastiera operativa |
Funzionamento a un tasto |
| Alimentazione |
220V AC±10%,50Hz(60Hz) |
| Potenza |
2kVA, Alimentazione generatore (maggiore di 2kW) |
| Peso |
29kg |
| Dimensioni (lunghezza × larghezza × altezza) |
30cm´46cm´50cm |
| Temperatura operativa |
-10ºC~+55ºC |
LISTA IMBALLAGGIO
| numero di serie |
nome |
quantità |
| 1 |
Corpo principale del bridge intelligente per la localizzazione dei guasti dei cavi |
1 |
| 2 |
Scatola di test Bridge |
1 |
| 3 |
Fusibile di ricambio (10A, 5×20) |
5 |
| 4 |
Pacchetto accessori |
1 |
| 5 |
Accessori borsa accessori |
|
| 5.1 |
Cavo di posizionamento Bridge |
1 |
| 5.2 |
Cavo di uscita sorgente burn-through |
1 |
| 5.3 |
Cortocircuito a bassa resistenza per posizionamento Bridge |
1 |
| 5.4 |
Cavo corto speciale per posizionamento Bridge |
1 |
| 5.5 |
Cavo di terra dedicato |
1 |
| 5.6 |
Cavo di terra asta di scarica |
1 |
| 5.7 |
Cavo di alimentazione |
1 |
| 5.8 |
Asta di scarica |
1 |
|
Accessori opzionali |
|
|
Cavo di cortocircuito a bassa resistenza da 10 m
(utilizzabile per cavi da 110kV~220kV) |
1 |
|
Kit di sblocco cavi |
1 |
