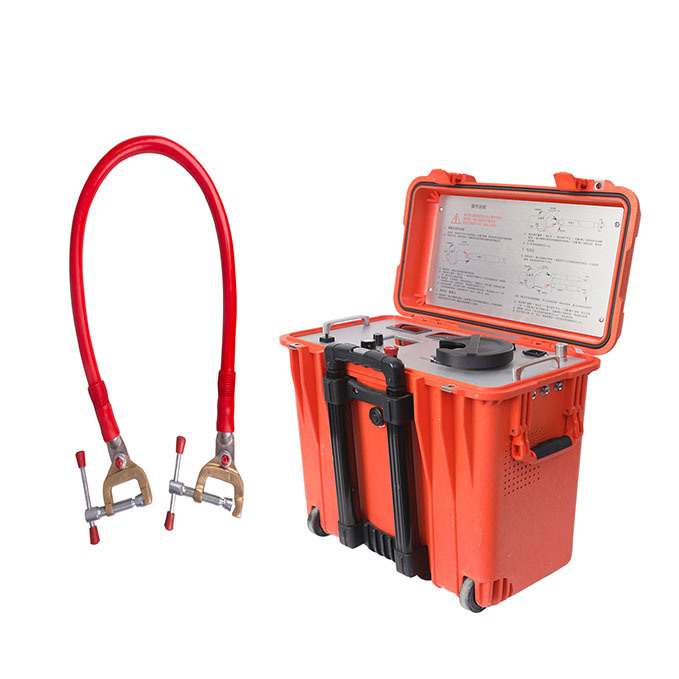

L'XHSC-60Q è un ponte intelligente di localizzazione dei guasti dei cavi che integra le funzionalità di burn-through e di ponte intelligente.Dispone di una tensione nominale di 60kV e di una corrente di cortocircuito di 600mA in modalità bruciatoreIl ponte intelligente funziona a 600mA, migliorando la precisione della localizzazione del guasto.Questo dispositivo è particolarmente efficace per la localizzazione di guasti di isolamento in alta tensione, sistemi di cavi complessi a grande sezione e lunghi, come quelli con terminali GIS e interconnessioni incrociate.Consente una rapida localizzazione dei guasti senza la necessità di rimuovere l'interruttore GIS o interconnessioni incrociate.
Il ponte intelligente di localizzazione dei guasti dei cavi può essere utilizzato per individuare tutti i guasti dell'isolamento e della guaina dei cavi, ad eccezione di alcuni guasti delle linee corte.
Caratteristiche:
1L'apparecchiatura adotta una fonte di alimentazione a commutazione per formare una fonte di corrente costante ad alta tensione, alta tensione e corrente stabile.
2Il modulo di rilevamento del ponte è integrato con un grande schermo LCD ad alto potenziale.Il pulsante di funzionamento sul pannello è a terra potenziale e il ponte è gestito attraverso la barra di isolamento.
3.Il cavo di misurazione ad alta tensione a quattro nuclei specializzato con scudo, lo strato di scudo intrecciato a maglia di rame è affidabile e sicuro da usare.Il metodo di misurazione della resistenza a quattro estremità evita l'errore della resistenza al piombo.
4La fonte di corrente costante ad alta tensione e il ponte sono integrati in una scatola di plastica portatile.
5Il metodo ponte non presenta un punto cieco rispetto al metodo di riflessione d'onda ed è particolarmente adatto per determinare i punti di rottura dei cavi corti e nei pressi delle estremità.
6L'alta tensione e l'alta corrente sono particolarmente idonee per individuare i difetti dell'isolamento e dell'involucro di sistemi complessi di cavi ad alta tensione di grande lunghezza e grande sezione.
Parametri tecnici
| Scarica in modalità |
Voltaggio di uscita |
0~60 kV regolabile in continuo |
| Corrente di cortocircuito in modalità di combustione |
400 mA |
| Un modello di ponte |
Voltaggio di uscita |
0~4 kVRegolabile in continuo |
| Corrente di cortocircuito in ponte |
750 mA |
| LCD Lo schermo |
3.5 pollici schermo TFT Color |
| Precisione di posizionamento |
± 0,2%·L+1) m |
| Intervallo di prova |
1 ~ 50000m |
| Tastiera di funzionamento |
Un'operazione chiave |
| La fonte di alimentazione |
220V AC±10%,50Hz(60Hz) |
| potenza |
2kVA,alimentazione del generatore (più di 2kW) |
| peso |
29 kg |
| Dimensioni (lunghezza × larghezza × altezza) |
30cm '46cm '50cm |
| Temperatura di funzionamento |
-10°C~+55°C |
Lista di imballaggio
| numero di serie |
nome |
quantità |
| 1 |
Localizzazione del guasto del cavo corpo principale del ponte intelligente |
1 |
| 2 |
Casella di prova del ponte |
1 |
| 3 |
Fusibili di ricambio (10A, 5×20) |
5 |
| 4 |
Pacco di accessori |
1 |
| 5 |
Altri accessori per borse |
|
| 5.1 |
Linea di prova di posizionamento del ponte |
1 |
| 5.2 |
Bruciato attraverso la linea di uscita della sorgente |
1 |
| 5.3 |
Cortocircuito di posizionamento del ponte a bassa resistenza |
1 |
| 5.4 |
Cavo corto speciale per il posizionamento del ponte |
1 |
| 5.5 |
Cavi a terra dedicati |
1 |
| 5.6 |
Cavo a terra con canna di scarico |
1 |
| 5.7 |
cavo di alimentazione |
1 |
| 5.8 |
bastone di scarico |
1 |
|
Accessori opzionali |
|
|
Linea a cortocircuito a bassa resistenza di 10 m
(può essere utilizzato per cavi da 110 kV a 220 kV) |
1 |
|
Kit per la rottura dei cavi |
1 |
