Introduzione
Il tester di guasti della guaina esterna del cavo XHHG521Aè progettato sulla base del principio del ponte di MURRAY e può essere utilizzato per localizzare i punti di guasto di vari fili e cavi e i punti di difetto che non presentano guasti ma hanno bassi valori di resistenza di isolamento.

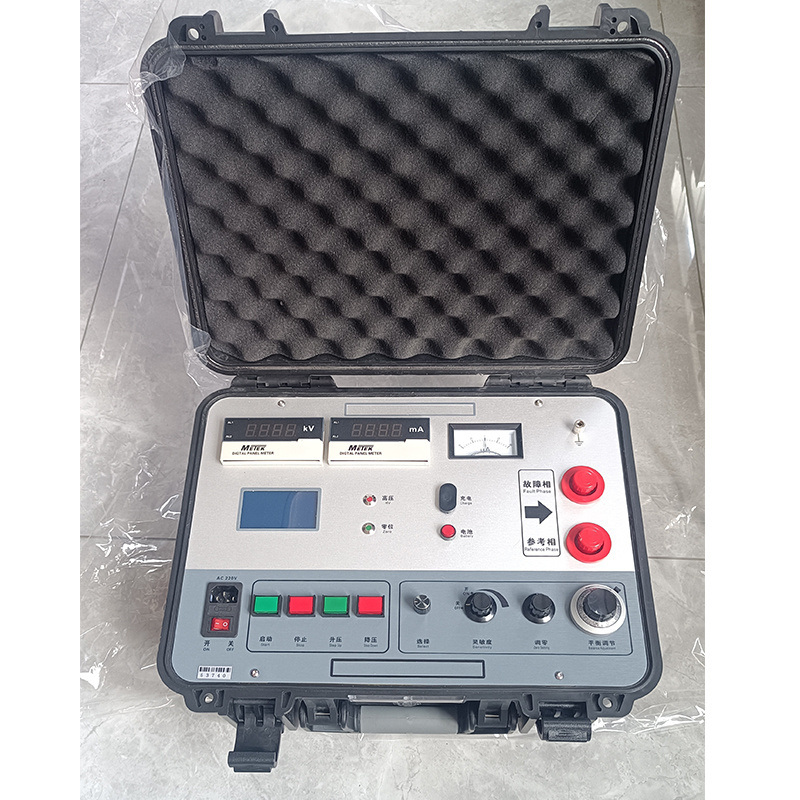

Per creare una sorgente di corrente costante ad alta tensione, l'apparecchiatura utilizza sia un regolatore di tensione elettrico che un trasformatore di tipo R. L'operazione a pulsante consente l'aumento o la diminuzione della tensione. Con una tensione a vuoto di 7.500 V e una corrente di cortocircuito di 100 mA, il dispositivo utilizza un amplificatore ad alta sensibilità e un galvanometro per l'indicazione di bilanciamento. Forma un ponte bilanciato insieme a un potenziometro proporzionale, e l'intero sistema è posto ad alto potenziale. Un cavo di gomma speciale a due conduttori ad alta tensione funge da cavo di misurazione. Utilizzando il metodo di misurazione della resistenza a quattro terminali, si evitano errori causati dalla resistenza del cavo. L'intero pannello è a basso potenziale. L'operazione con un solo tocco consente agli utenti di inserire la lunghezza del cavo e ottenere la distanza del guasto calcolata automaticamente. La sorgente ad alta tensione e il ponte sono alloggiati in una scatola protettiva portatile. Di conseguenza, il dispositivo ha alta tensione, è leggero, facile da usare e sicuro da usare.

I ponti ad alta tensione sono particolarmente adatti per
1. Il punto di guasto ad alta resistenza del cavo dopo la posa, in particolare il punto di guasto lineare ad alta resistenza che è difficile da bruciare a bassa resistenza, come il guasto lineare ad alta resistenza del giunto intermedio del cavo.
2. Punto di guasto di scarica superficiale. Dopo il guasto, la sorgente di corrente costante può mantenere l'arco, una corrente stabile scorre attraverso il ponte e il ponte ha una sensibilità sufficiente.
3. Difetti che non si sono ancora guastati ma hanno bassa resistenza, come difetti di isolamento riscontrati con un megohmetro che hanno bassa resistenza del cavo ma non si guastano sotto la tensione operativa.
